Como uma porta L de válvula esférica de três vias pode melhorar o controle de fluxo em sistemas de tubulação industrial

Xangaifornece umPorta L da válvula esférica de três viasprojetado para comutação de fluxo confiável em sistemas de tubulação industrial. Com um corpo de três peças, extremidades estendidas para solda de topo e opções de construção em aço inoxidável, esta válvula ajuda os engenheiros a gerenciar o roteamento de fluidos, simplificar layouts de tubulações e planejar a manutenção em torno de condições operacionais exigentes.

Uma válvula de esfera de três vias com configuração de porta L é projetada para redirecionar o fluido entre dois ramais de tubulação conectados. Sua esfera especialmente usinada cria uma passagem em forma de L que se alinha às portas selecionadas conforme a alça gira. Ao contrário de um projeto de porta T, que pode conectar múltiplas portas simultaneamente dependendo de sua configuração, uma válvula de porta L é usada principalmente para desvio de fluxo e seleção de fonte. A seleção da válvula correta requer atenção à orientação da porta, materiais do corpo, compatibilidade da sede, classificações de pressão-temperatura e padrões de conexão. Este guia explica o princípio de funcionamento, as principais vantagens, as aplicações industriais e as considerações de compra das válvulas esfera de três vias com porta L, ajudando engenheiros, equipes de manutenção e compradores industriais a tomar decisões informadas.

Índice

• O que é uma porta L de válvula esférica de três vias?
• Como funciona uma válvula esfera de três vias com porta L?
• Porta L vs. Porta T: Qual é a diferença?
• Quais são as principais vantagens?
• Onde as válvulas de esfera L-Port são usadas?
• Como escolher a válvula certa
• Especificações técnicas a serem revisadas
• Recomendações de instalação e manutenção
• Perguntas frequentes
• Conclusão: tomando a decisão correta de controle de fluxo

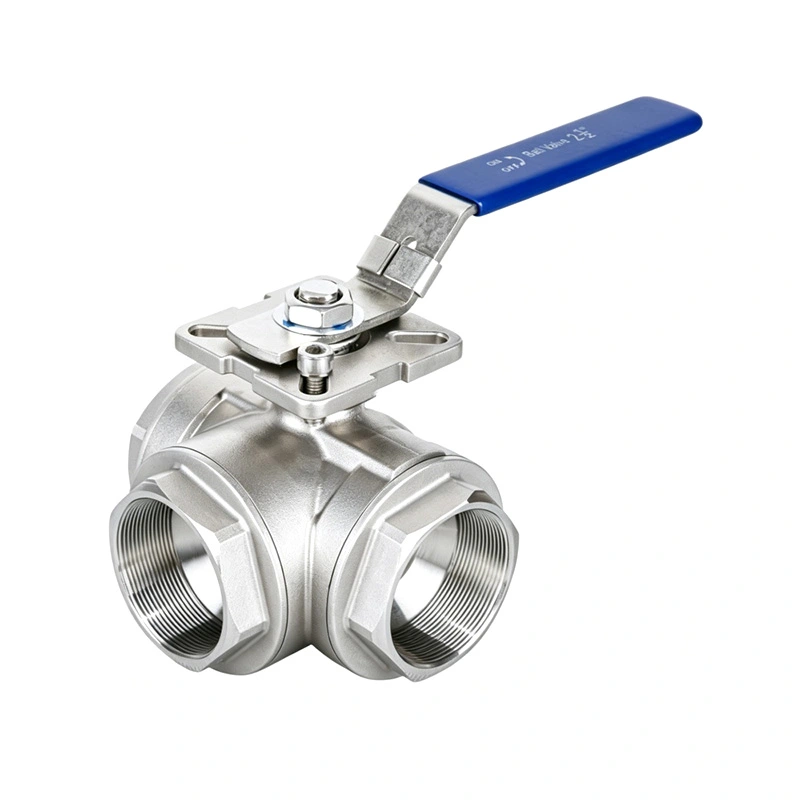

O que é uma porta L de válvula esférica de três vias?

Uma válvula esférica de três vias é um dispositivo mecânico de controle de fluxo com três portas e uma esfera giratória dentro de seu corpo. A passagem interna determina quais portas se comunicam quando a válvula é operada. Em uma configuração de porta L, a passagem se assemelha à letra L, permitindo que a válvula direcione o fluido entre as conexões selecionadas.

Por exemplo, uma tubulação pode ter uma conexão comum e duas saídas alternativas. A válvula pode direcionar o fluido que entra para a primeira saída ou comutá-lo para a segunda saída, dependendo da passagem interna e da posição da alavanca. O ramal não utilizado é isolado na posição operacional pretendida quando o projeto da válvula suporta esse arranjo.

O produto da Shangtai combina esse princípio de roteamento de fluxo com um corpo de três peças e extremidades estendidas para solda de topo. O comprimento adicional da extremidade soldada fornece espaço de trabalho para instalação de tubulação e pode ser útil em layouts de tubulação isolada ou enterrada, onde o projeto especificado requer espaço extra.

Considerações comuns de construção incluem:

• Corpo da válvula:Aço inoxidável ou outros materiais especificados selecionados de acordo com a aplicação.
• Bola e haste:Componentes responsáveis ​​por direcionar o fluxo e transmitir o torque operacional.
• Assentos e vedações:Peças que suportam o desempenho da vedação sob as condições de serviço especificadas.
• Conexões:Configurações soldadas, rosqueadas ou outras configurações dependendo do modelo selecionado.
• Mecanismo operacional:Uma alavanca manual ou um atuador compatível, quando disponível.

A configuração final deve ser sempre verificada em relação aos desenhos e documentação técnica aprovados pelo fabricante.

Como funciona uma válvula esfera de três vias com porta L?

A válvula opera girando uma esfera especialmente perfurada dentro do corpo da válvula. Quando a passagem da esfera se alinha com duas portas selecionadas, o fluido pode viajar entre essas conexões. Alterar a orientação da bola altera o caminho de fluxo disponível.

Num arranjo de desvio típico, a sequência operacional inclui as seguintes condições:

1. Primeira posição de fluxo:A porta comum se conecta a um ramal selecionado, permitindo que o fluido siga a primeira rota.
2. Operação de mudança:O operador gira a manopla de acordo com as instruções de operação do fabricante.
3. Segunda posição de fluxo:A passagem interna alinha-se com o ramal alternativo, redirecionando o fluido.
4. Posição de isolamento, se projetado:Certas configurações de porta L fornecem uma posição que bloqueia todas as três portas. Esta capacidade deve ser verificada para a válvula específica.

A numeração das portas, a orientação da alça, o ângulo de rotação e as posições de parada disponíveis variam entre os designs. Portanto, os operadores nunca devem presumir que uma direção específica da alavanca sempre corresponde ao mesmo caminho de fluxo.

Antes do comissionamento, revise o diagrama de fluxo da válvula e confirme as conexões pretendidas em cada posição operacional permitida. Isto é especialmente importante em sistemas automatizados, onde uma sequência incorreta de atuadores pode interromper a produção ou enviar fluido para um destino não intencional.

Porta L vs. Porta T: Qual é a diferença?

Embora ambos os projetos utilizem três portas, suas passagens internas de esferas servem a propósitos diferentes. A escolha entre eles depende principalmente se o sistema precisa alternar o fluxo entre ramificações ou conectar vários caminhos para mistura e distribuição.

A tabela descreve princípios gerais de projeto em vez de garantir a sequência operacional de cada válvula. Os fabricantes podem oferecer diferentes arranjos de esferas, configurações de assento e posições de parada.

Para aplicações onde duas fontes de fluido devem permanecer separadas, um projeto de porta L pode ser apropriado se o diagrama de fluxo aprovado confirmar o isolamento necessário. Quando for necessária a comunicação simultânea entre diversas portas, um projeto de porta T pode ser mais adequado.

Para obter informações adicionais, revise as informações do produto da válvula esfera de três vias com porta L do fabricante antes de finalizar uma seleção.

Quais são as principais vantagens?

1. Roteamento de fluxo flexível

Uma válvula de porta L permite que os operadores alternem entre ramificações designadas da tubulação sem instalar válvulas separadas em cada ponto de mudança. Isso pode simplificar a disposição dos equipamentos usados ​​para transferência de fluidos, seleção de fontes e roteamento de processos.

2. Projeto de pipeline com eficiência de espaço

A combinação de múltiplas conexões de fluxo em um corpo de válvula pode reduzir o número de componentes individuais necessários em instalações adequadas. Menos componentes também podem significar menos pontos de conexão que necessitam de inspeção, embora o projeto geral do sistema determine a economia real.

3. Opções de materiais de aço inoxidável

A construção em aço inoxidável pode fornecer resistência à corrosão útil em ambientes industriais compatíveis. A classe apropriada depende do meio do processo, da concentração de cloreto, dos produtos químicos de limpeza, da temperatura e de outras condições de serviço. A seleção do material deve ser baseada na compatibilidade verificada e não na suposição de que todos os aços inoxidáveis ​​têm desempenho idêntico.

4. Acesso para manutenção por meio de construção de três peças

Um corpo de três peças pode tornar a inspeção interna e a manutenção mais convenientes porque a válvula pode ser desmontada de acordo com os procedimentos do fabricante. Após a tubulação ter sido isolada, despressurizada, drenada e tornada segura, o pessoal de manutenção qualificado pode inspecionar os componentes que podem ser reparados e substituir sedes ou vedações compatíveis quando necessário.

5. Extremidades de solda de topo estendidas para instalações específicas

As extremidades estendidas para solda de topo podem fornecer folga adicional durante a soldagem de tubulações, particularmente em layouts que envolvem isolamento ou tubulação enterrada. A instalação correta continua sendo essencial: os procedimentos de soldagem devem controlar a entrada de calor para evitar danos às sedes, vedações ou outros componentes internos sensíveis à temperatura.

Onde as válvulas de esfera L-Port são usadas?

A capacidade de redirecionar o fluxo torna esta configuração de válvula útil em diversos setores industriais. Sua adequação depende do meio do processo, pressão, temperatura, disposição da conexão e desempenho de desligamento necessário.

• Processamento petroquímico:Alternar fluxos de processos compatíveis entre ramificações de pipeline designadas.
• Sistemas de petróleo e gás:Selecionar rotas de fluxo alternativas em aplicações onde a classificação de pressão da válvula e a compatibilidade do material são apropriadas.
• Sistemas de energia térmica:Redirecionamento de fluidos compatíveis entre circuitos de processo ou conexões de equipamentos.
• Tratamento de água:Alternar fluxos de água entre linhas de tratamento selecionadas ou ramais do sistema.
• Equipamentos industriais:Alteração da rota de fornecimento de fluido para suportar diferentes modos de operação ou arranjos de manutenção.

Por exemplo, uma instalação de tratamento de água pode utilizar uma válvula de porta L para selecionar entre duas rotas de fluxo designadas. Durante o projeto do sistema, os engenheiros devem verificar o mapa da porta, o estado de isolamento pretendido e as consequências da alteração do caminho do fluxo antes de colocar a válvula em serviço.

Nem toda válvula esfera de três vias é adequada para todos os fluidos ou condições operacionais. Partículas abrasivas, meios viscosos, produtos químicos corrosivos, alta pressão diferencial e temperaturas elevadas podem afetar a vida útil da sede e o desempenho da vedação. A válvula deve ser selecionada para o serviço real e não apenas para o nome da indústria.

Como escolher a válvula certa

A compra de uma válvula esférica de três vias envolve mais do que corresponder ao diâmetro nominal do tubo. Um processo de seleção confiável deve começar com a função de fluxo necessária e continuar através da compatibilidade de materiais, classificações mecânicas, dimensões de instalação e requisitos de manutenção.

1. Defina o padrão de fluxo necessário

Identifique o porto comum, as filiais alternativas e cada posição operacional necessária. Obtenha um diagrama de fluxo do fabricante para verificar quais portas estão conectadas e quais estão isoladas em cada posição.

2. Confirme os requisitos de pressão e temperatura

Verifique a pressão operacional nominal na temperatura real de serviço. As classificações de pressão podem mudar com a temperatura e a seleção do material, portanto, um valor de pressão máximo nunca deve ser considerado independentemente das condições especificadas.

3. Selecione Corpo e Materiais de Vedação Compatíveis

Compare o meio do processo com os materiais propostos para corpo, esfera, haste, sede e vedação. As sedes à base de PTFE e as variantes de PTFE reforçado possuem características mecânicas e térmicas diferentes. A compatibilidade química e a faixa de serviço permitida pelo fabricante devem ser confirmadas para cada aplicação.

4. Verifique o padrão de conexão

Verifique o tipo de conexão especificado, as dimensões e o padrão aplicável. Para instalações de solda de topo, revise a preparação final e os desenhos dimensionais. Conexões rosqueadas e soldadas não são intercambiáveis ​​sem um arranjo de tubulação adequadamente projetado.

5. Decida entre operação manual ou automatizada

Uma alça manual pode ser suficiente para mudanças ocasionais de rota. Quando for necessária comutação frequente ou controle remoto, pergunte se um atuador pneumático ou elétrico compatível está disponível. Confirme o torque operacional, o deslocamento necessário, o feedback de posição e a resposta desejada durante falha de energia ou no fornecimento de ar.

6. Avalie as necessidades de inspeção e documentação

Para serviços críticos, esclareça a identificação do material, a documentação do teste de pressão, a inspeção dimensional, a rastreabilidade e quaisquer requisitos de aceitação específicos do projeto. Esses registros ajudam as equipes de compras e engenheiros a verificar se a válvula fornecida corresponde à especificação aprovada.

Especificações técnicas a serem revisadas

As informações do produto publicadas pela Shangtai fornecem um ponto de partida útil para avaliar uma válvula esfera de três vias com porta L com corpo de três peças e extremidades estendidas para solda de topo. Os valores listados abaixo descrevem a configuração do produto referenciado e devem ser confirmados com base na cotação e na folha de dados atual aprovada antes da compra.

Esses números não são classificações universais para todas as válvulas de porta L. A página do produto também discute materiais alternativos e configurações de vedação. Os compradores devem solicitar o desenho técnico mais recente e a confirmação por escrito do envelope de pressão-temperatura, detalhes de conexão e composição do material para seu pedido.

Recomendações de instalação e manutenção

A instalação correta e a manutenção planejada ajudam a preservar o desempenho da válvula e a reduzir o tempo de inatividade evitável. As práticas a seguir são úteis para equipes de engenharia, comissionamento e manutenção.

• Inspecione antes da instalação:Verifique o corpo da válvula, as extremidades soldadas, o mecanismo de operação e a embalagem protetora quanto a danos ou contaminação.
• Verifique a direção do fluxo:Compare a disposição real da porta com o diagrama de tubulação aprovado antes de conectar a válvula.
• Use procedimentos de soldagem adequados:Para projetos de solda de topo, siga procedimentos qualificados e controle a entrada de calor de acordo com as instruções do fabricante.
• Teste a sequência operacional:Quando for seguro e apropriado, verifique as posições da alavanca e as indicações do caminho do fluxo antes de introduzir o meio do processo.
• Evite manutenção insegura:Isole a válvula, alivie a pressão, drene o conteúdo perigoso e siga os procedimentos de bloqueio e segurança do local antes da desmontagem.
• Inspecione assentos e vedações:Verifique quanto a desgaste, danos químicos, vazamentos e dificuldades operacionais em intervalos apropriados ao serviço.
• Mantenha registros técnicos:Documente inspeções, substituições, resultados de testes e quaisquer alterações nas condições operacionais.

As válvulas de esfera são geralmente destinadas ao serviço liga-desliga e roteamento de fluxo, e não ao estrangulamento contínuo, a menos que o fabricante aprove especificamente essa tarefa. Operar uma válvula em uma posição parcialmente aberta inadequada pode aumentar a turbulência, erosão ou danos à sede sob certas condições.

Perguntas frequentes

1. Qual é a função principal de uma porta L de válvula esférica de três vias?

Sua função principal é redirecionar o fluido entre ramificações selecionadas do gasoduto. A passagem em forma de L dentro da esfera conecta portas designadas de acordo com a orientação da válvula. O diagrama de fluxo aprovado deve ser consultado para confirmar a sequência operacional exata e a capacidade de isolamento.

2. Qual é a diferença entre uma válvula de esfera com porta L e uma porta T?

Um design de porta L é usado principalmente para comutação de fluxo ou desvio entre portas selecionadas. Um design de porta T oferece padrões de conexão adicionais e pode permitir que todas as três portas se comuniquem simultaneamente. A opção correta depende da função de processo necessária e da configuração da porta do fabricante.

3. Uma válvula de esfera de três vias com porta L pode interromper completamente o fluxo?

Alguns projetos de portas L incluem uma posição com todas as portas fechadas, enquanto outros possuem arranjos operacionais diferentes. O isolamento completo deve ser confirmado a partir do diagrama de fluxo e das especificações de vedação da válvula específica. Onde o isolamento for crítico para a segurança, verifique o desempenho de vazamento necessário e se é necessário equipamento de isolamento adicional.

4. Quais materiais são adequados para uma válvula esfera com porta L?

A seleção do material depende do fluido, exposição à corrosão, pressão, temperatura e requisitos de limpeza. Classes de aço inoxidável como 304 ou 316 podem ser adequadas para muitas aplicações, enquanto sedes reforçadas ou à base de PTFE podem ser apropriadas para determinados serviços. A combinação completa de material molhado deve ser verificada quanto à compatibilidade.

5. Quais informações são necessárias para solicitar um orçamento?

Forneça o tamanho nominal da válvula, a disposição da porta necessária, o tipo de conexão, as condições de pressão e temperatura, o meio do processo, os materiais preferidos, a quantidade e o método de operação. Os desenhos da tubulação, a sequência de fluxo necessária e os requisitos de inspeção específicos do projeto podem ajudar o fornecedor a confirmar uma configuração adequada.

6. Por que considerar uma válvula de três peças com extremidades estendidas para solda de topo?

Uma construção de três peças pode simplificar o acesso a componentes internos utilizáveis, sujeito ao procedimento de manutenção do fabricante. As extremidades estendidas para solda de topo podem fornecer folga adicional para soldagem e podem ser adequadas para certos arranjos de tubulação isolada ou enterrada. As dimensões e o método de instalação devem ser verificados antes de fazer o pedido.

Conclusão: tomando a decisão correta de controle de fluxo

Uma válvula esférica de três vias com passagem em L pode fornecer uma solução prática para a troca de fluido entre ramificações designadas da tubulação. Sua eficácia depende da seleção do arranjo correto das portas, da verificação dos limites de pressão e temperatura, da escolha de materiais compatíveis e da garantia de que as posições operacionais da válvula correspondam aos requisitos do processo. Detalhes de construção, como corpo de três peças e extremidades estendidas para solda de topo, também podem influenciar o planejamento da instalação e a manutenção a longo prazo.

Xangai oferece informações sobre produtos e opções de configuração para apoiar a seleção de válvulas industriais. Se você estiver comparando projetos de porta L, planejando um novo sistema de tubulação ou substituindo uma válvula existente, revise as especificações da porta L da válvula esférica de três vias e prepare seus requisitos operacionais antes de fazer um pedido. Entre em contato com nossa equipe para discutir sua aplicação, confirmar detalhes técnicos e solicitar um orçamento adequado. Por favorContate-noshoje para explorar soluções de válvulas adaptadas às suas necessidades de controle de fluxo industrial.
