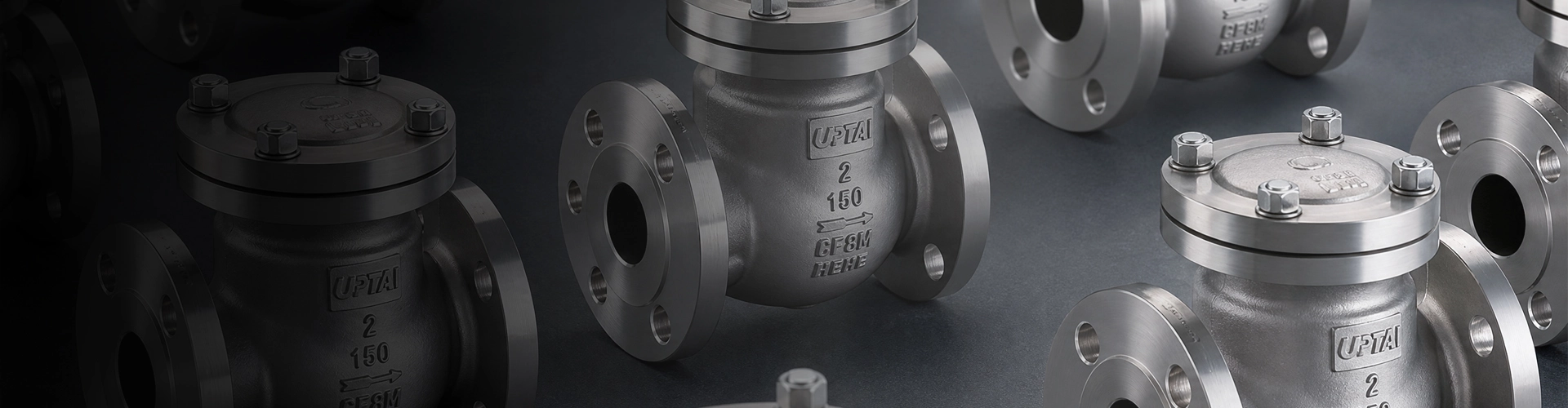

Válvulas de retenção
Válvulas de retenção diretas de fábrica com preços competitivos
As válvulas de retenção Shangtai são projetadas para permitir que o fluido flua em uma direção, evitando automaticamente o fluxo reverso quando a direção do fluxo muda. Ao contrário das válvulas de isolamento operadas manualmente, estas válvulas de ação automática respondem às condições de pressão e fluxo na tubulação sem a necessidade de um atuador externo.
Eles são normalmente instalados a jusante de bombas, compressores e outros equipamentos de processo para ajudar a reduzir o risco de refluxo e proteger os sistemas de tubulação conectados. A Shangtai fornece diferentes construções de válvulas para tratamento de água, petróleo e gás, processamento químico, plantas petroquímicas, geração de energia, HVAC e aplicações industriais em geral.
Fornecimento de válvula de retenção industrial
Shangtai oferece suporte à seleção de válvulas de acordo com o tamanho do tubo, classe de pressão, meio, temperatura, direção do fluxo, posição de instalação, tipo de conexão e características de resposta necessárias. Envie suas condições de operação para confirmação técnica e cotação.
Tipos de produtos para diferentes condições de pipeline
O mecanismo de fechamento tem efeito direto na resposta de abertura, na perda de pressão, nos requisitos de instalação e na resistência ao fluxo reverso. A seleção da construção apropriada requer consideração das características do fluxo da tubulação e do equipamento a ser protegido.
Válvulas de retenção oscilantes
Um disco articulado abre sob o fluxo direto e retorna para a sede quando o fluxo se inverte. Projetos oscilantes são comumente usados em sistemas de tubulação de água, serviços públicos e industriais, onde condições de fluxo adequadas estão disponíveis.
Válvulas de retenção de elevação
O elemento de fecho move-se verticalmente a partir da sede em resposta à pressão do fluxo. Esta construção pode ser considerada para aplicações que requerem movimento controlado do disco e condições de instalação adequadas.
Válvulas de retenção de pistão
A construção do tipo pistão utiliza um pistão ou disco guiado para controlar o fluxo direto e reverso. Ele pode ser selecionado para sistemas de processo onde são necessários um comportamento de fechamento estável e movimento guiado.
Válvulas de retenção de esfera
Uma bola se move de acordo com a direção e a pressão do fluido. Essas válvulas são usadas em aplicações selecionadas de líquidos e utilidades, onde um mecanismo de fechamento compacto e de ação automática é adequado.
Válvulas de retenção de placa dupla
As placas duplas abrem sob fluxo direto e fecham quando o fluxo inverte. Sua construção compacta em estilo wafer pode ajudar a reduzir o espaço de instalação em sistemas de tubulação adequados.
Válvulas de retenção de fluxo axial
Projetos de fluxo axial guiam o elemento de fechamento ao longo do eixo da tubulação e podem ser considerados onde são necessárias respostas rápidas, instalação compacta e características de fluxo controladas.
Prevenção de refluxo para bombas e equipamentos de processo
O fluxo reverso pode ocorrer quando uma bomba para, as condições de pressão mudam ou o fluido se move entre seções conectadas de um sistema de tubulação. Uma válvula de retenção adequadamente selecionada pode fechar automaticamente quando a relação de pressão a montante e a jusante muda, ajudando a limitar o fluxo reverso.
A instalação é particularmente importante em torno das linhas de descarga da bomba. O tipo de válvula, as características de fechamento, a distância da saída da bomba e os cotovelos ou acessórios próximos podem afetar o comportamento do sistema. Para aplicações sensíveis a picos de pressão, a resposta de fechamento e o potencial de golpe de aríete devem ser avaliados durante a seleção da válvula.
Principais fatores de seleção:Média, tamanho nominal, classificação de pressão, temperatura operacional, vazão, direção do fluxo, posição de instalação, perda de pressão permitida, pressão de abertura, características de fechamento e tipo de conexão.
Requisitos de pressão e fluxo de craqueamento
A pressão de abertura refere-se à pressão diferencial mínima necessária para afastar o elemento de fecho da sua sede e permitir o início do fluxo. Este parâmetro torna-se particularmente importante em sistemas de baixa pressão, fluxo gravitacional e baixa velocidade.
Uma válvula com resistência de abertura excessiva pode criar perda de pressão indesejada ou restringir o fluxo em um sistema com pressão disponível limitada. Por outro lado, as características de fechamento devem ser adequadas à aplicação para reduzir o risco de operação instável ou de picos de pressão relacionados ao fluxo reverso.
Ao solicitar uma configuração, fornecer a vazão normal e mínima, a pressão operacional e a pressão diferencial disponível pode ajudar a determinar um projeto interno adequado.
Materiais para Água, Processo e Serviços Industriais
A seleção do material deve ser baseada no meio de trabalho, temperatura, pressão, condições de corrosão e requisitos aplicáveis do projeto. Dependendo da construção da válvula, os materiais do corpo e dos componentes internos podem ser especificados para diferentes serviços industriais.
Aço carbono
Usado para aplicações adequadas de petróleo, gás, água, vapor e processos industriais onde o aço carbono é compatível com o ambiente operacional.
Aço inoxidável
Selecionado para aplicações onde é necessária maior resistência à corrosão. O grau apropriado deve ser determinado de acordo com o fluido e a temperatura.
Assento e materiais de vedação
A sede, a junta e os materiais de vedação devem ser selecionados de acordo com a compatibilidade do fluido, pressão, temperatura e desempenho de fechamento necessário.
Componentes Internos
Disco, dobradiça, mola, pistão, esfera e outros componentes internos devem ser especificados de acordo com a construção da válvula e condições de operação.
Conexões finais e orientação de instalação
As configurações de conexão disponíveis podem incluir flange, wafer, talão, solda de topo, solda de encaixe, rosca e outras extremidades especificadas pelo projeto. A conexão selecionada deve corresponder às dimensões da tubulação, classe de pressão, método de instalação e padrão de conexão aplicável.
Nem todo projeto é adequado para todas as direções de instalação. Alguns modelos podem operar em tubulações horizontais e verticais, enquanto outros requerem orientação de fluxo ou posição de instalação específica. Verifique sempre a seta de fluxo da válvula e os requisitos de instalação do fabricante antes do comissionamento.
Para instalações verticais, a direção do fluxo do fluido e as características do peso ou da mola do elemento de fechamento podem afetar o comportamento de abertura e fechamento. Esses fatores devem ser considerados ao selecionar a construção da válvula.
Reduzindo ruído, vibração e golpe de aríete
Ruído ou vibração podem ocorrer quando o elemento de fechamento abre e fecha repetidamente sob condições de fluxo instáveis. Dimensionamento incorreto, velocidade de fluxo baixa ou flutuante, turbulência, detritos e instalação inadequada perto de bombas ou cotovelos podem contribuir para esse comportamento.
O golpe de aríete é outra consideração importante em sistemas onde a velocidade do fluido muda rapidamente. As características de fechamento da válvula, o layout da tubulação, a operação da bomba e o volume do sistema devem ser avaliados em conjunto, em vez de selecionar a válvula com base apenas no tamanho nominal da tubulação.
Para aplicações de saída de bomba e fluxo de alta velocidade
Forneça a vazão da bomba, a pressão de descarga, o tamanho do tubo, as características do fluido, a posição de instalação e quaisquer problemas conhecidos de golpe de aríete ou vibração. Essas informações ajudam a Shangtai a avaliar a construção apropriada da válvula e as características de fechamento.
Aplicações em Sistemas de Tubulação Industrial
Essas válvulas de ação automática são usadas sempre que o fluxo reverso pode afetar a operação do equipamento, a estabilidade do processo ou o desempenho da tubulação. A construção adequada depende do meio, das condições de fluxo, da pressão, da temperatura e do arranjo de instalação.
Linhas de saída da bomba
Instalado a jusante das bombas para ajudar a evitar o fluxo reverso quando a bomba para ou a pressão do sistema muda.
Sistemas de Petróleo e Gás
Usado em tubulações selecionadas de produção, transmissão, processo e utilidades onde o controle de fluxo unidirecional é necessário.
Tratamento de Água
Aplicado em sistemas de abastecimento de água, tratamento, bombeamento e águas residuais para prevenção de refluxo de tubulações.
Química e Petroquímica
As configurações de material e vedação podem ser selecionadas de acordo com o meio químico, pressão, temperatura e condições de corrosão.
Geração de energia
Usado em sistemas adequados de água, vapor, resfriamento e auxiliares onde a proteção contra fluxo reverso é necessária.
HVAC e utilitários
Selecionado para sistemas adequados de água gelada, água de aquecimento, bomba e tubulação de serviços públicos, de acordo com as condições de operação.
Fabricação e Inspeção
A Shangtai gerencia a produção, inspeção e fornecimento de acordo com a configuração especificada da válvula e os requisitos de aplicação. O controle de qualidade pode incluir inspeção dimensional, verificação de material, teste de pressão, desempenho de vedação, verificações operacionais e outros procedimentos de inspeção aplicáveis.
As válvulas Shangtai são certificadas ISO 9001, CE e EAC. Os produtos selecionados também podem ser fabricados e testados de acordo com padrões internacionais aplicáveis, incluindo API 6D e API 598, quando exigido pelo projeto.
Documentação do projeto:Para projetos técnicos, especifique os padrões de projeto e teste aplicáveis, classe de pressão, requisitos de material, padrão de conexão, requisitos de inspeção e documentos de certificação ao enviar uma consulta.
Como especificar a válvula de retenção correta
A seleção da válvula deve começar com as condições de operação e não apenas com o diâmetro do tubo. O meio, a vazão, a pressão, a temperatura, a orientação da instalação, a perda de pressão permitida e a resposta necessária ao fluxo reverso afetam a construção apropriada da válvula.
Para sistemas de bomba e compressor, forneça taxas de fluxo normais e máximas, pressão operacional, tamanho da tubulação, tipo de equipamento e quaisquer condições conhecidas de pico de pressão ou golpe de aríete. Para sistemas de baixa pressão, a pressão de abertura e o fluxo operacional mínimo são parâmetros de seleção particularmente úteis.
Você também pode fornecer desenhos de tubulações, cronogramas de válvulas, folhas de dados de equipamentos ou especificações de válvulas existentes. A Shangtai pode revisar as informações disponíveis antes de preparar uma configuração e um orçamento. Para outros produtos de válvulas industriais, visite oGama de produtos da válvula Shangtai.
Perguntas frequentes
Quais são os tipos comuns disponíveis?
ComumVálvulas de retençãoos tipos incluem designs de giro, elevação, pistão, esfera, placa dupla e fluxo axial. Cada construção possui diferentes características de vazão, fechamento, perda de pressão e instalação.
Como escolho o tipo certo?
A seleção depende do meio de trabalho, tamanho do tubo, classificação de pressão, temperatura, vazão, posição de instalação, perda de pressão permitida, pressão de abertura e resposta de fechamento necessária.
Essas válvulas podem ser instaladas verticalmente?
Alguns projetos podem ser instalados verticalmente, enquanto outros requerem uma orientação específica. Siga sempre a seta de fluxo, as instruções de instalação e os requisitos de tubulação do projeto.
O que é pressão de ruptura?
A pressão de abertura é a pressão diferencial mínima necessária para afastar o elemento de fechamento de sua sede e iniciar o fluxo direto. É particularmente relevante em sistemas de baixa pressão e fluxo por gravidade.
Por que uma válvula faz barulho ou vibra?
As possíveis causas incluem dimensionamento incorreto, fluxo instável, baixa velocidade de fluxo, turbulência, golpe de aríete, detritos internos ou instalação muito próxima de bombas, cotovelos ou outros distúrbios de fluxo.
Quais conexões finais estão disponíveis?
As opções comuns incluem conexões flangeadas, wafer, lug, soldadas de topo, soldadas em encaixe, rosqueadas e outras especificadas pelo projeto, dependendo do projeto da válvula e dos requisitos da tubulação.
Que manutenção é necessária?
A inspeção pode incluir o elemento de fechamento, o pino da dobradiça, a mola, a superfície da sede, a gaxeta e a limpeza interna. Os componentes de vedação desgastados ou danificados devem ser substituídos de acordo com as condições de serviço e requisitos de manutenção.
Quais informações são necessárias para uma cotação?
Forneça o tamanho da válvula, classe de pressão, tipo de conexão, construção da válvula, material, meio de trabalho, temperatura, direção do fluxo, vazão, posição de instalação, quantidade e quaisquer desenhos ou documentos técnicos necessários.
Precisa de uma válvula para proteção contra refluxo?
Envie o tamanho do tubo, pressão, meio, vazão, posição de instalação, padrão de conexão e detalhes de aplicação para Shangtai para confirmação técnica e cotação.
- View as

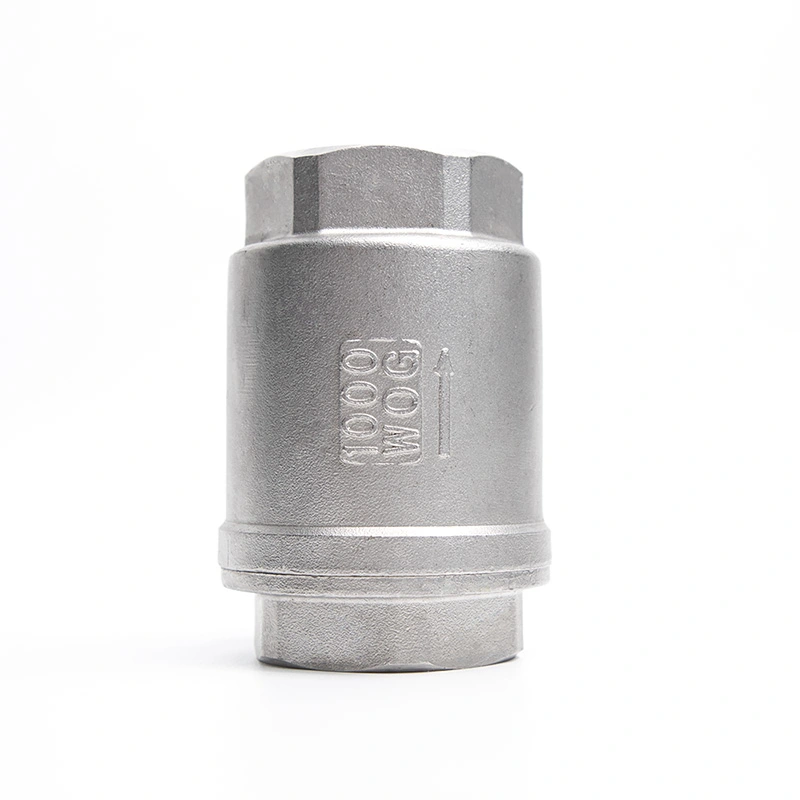

Válvula de retenção vertical com mola de aço inoxidável
A válvula de retenção vertical com mola de aço inoxidável Shangtai evita o refluxo com um fechamento rápido assistido por mola, minimizando o golpe de aríete. Fabricado em aço inoxidável premium, garante excelente resistência à corrosão e controle confiável de fluxo sem retorno.

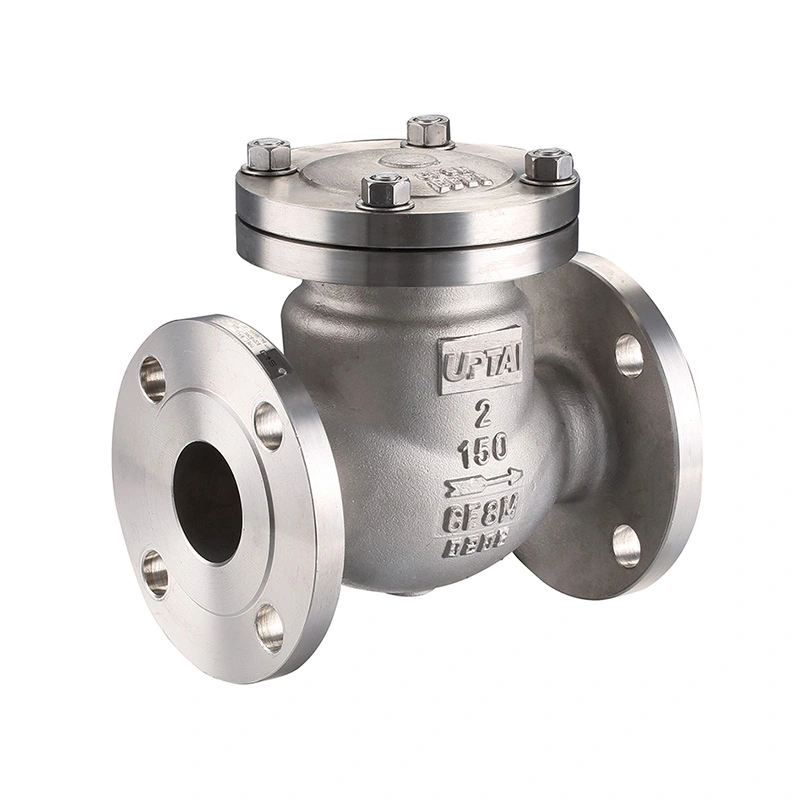

Válvula de retenção oscilante ANSI classe 150
A válvula de retenção oscilante Shangtai ANSI classe 150 usa um disco articulado para controlar o fluxo reverso em tubulações. O disco abre quando o meio flui para frente e fecha quando o fluxo muda de direção, evitando o refluxo para bombas, compressores e outros equipamentos. Está disponível para tubulações de grandes diâmetros em sistemas de tratamento de água, petroquímicos, de energia e industriais em geral, com diferentes materiais e opções de conexão disponíveis de acordo com as condições de serviço.
