Fabricante confiável de mini válvulas esféricas para controle de fluxo industrial compacto

Xangai Miniválvulas de esferasão projetados para tubulações, equipamentos e sistemas de controle de pequeno diâmetro onde é necessário um desligamento confiável em espaço de instalação limitado. Sua construção compacta e operação de um quarto de volta fornecem uma solução prática para isolamento rápido de vazão em sistemas de água, ar, pneumáticos, HVAC, irrigação, instrumentação e outros sistemas para serviços leves.

Em comparação com válvulas de esfera industriais maiores, os designs mini destinam-se a tubulações compactas e conexões de equipamentos onde o espaço de instalação, o tamanho da válvula e a configuração da conexão são fatores de seleção importantes. A Shangtai fornece diferentes materiais de corpo e opções de conexão de acordo com o meio de trabalho, pressão, temperatura e requisitos de tubulação.

Construção compacta para espaço de instalação limitado

O corpo compacto é adequado para tubulações e equipamentos de pequeno diâmetro onde uma válvula convencional de tamanho normal pode exigir mais espaço de instalação. O mecanismo de um quarto de volta permite que a válvula seja aberta ou fechada rapidamente, tornando-a adequada para fechamento local e isolamento de manutenção.

Para máquinas compactas, equipamentos pneumáticos, unidades de tratamento de água, conjuntos HVAC e sistemas de instrumentação, as dimensões da válvula e a orientação da conexão devem ser consideradas juntamente com o espaço de instalação disponível. Shangtai pode revisar os requisitos do aplicativo antes de confirmar a configuração apropriada.

Opções de conexão para diferentes tubulações de pequeno diâmetro

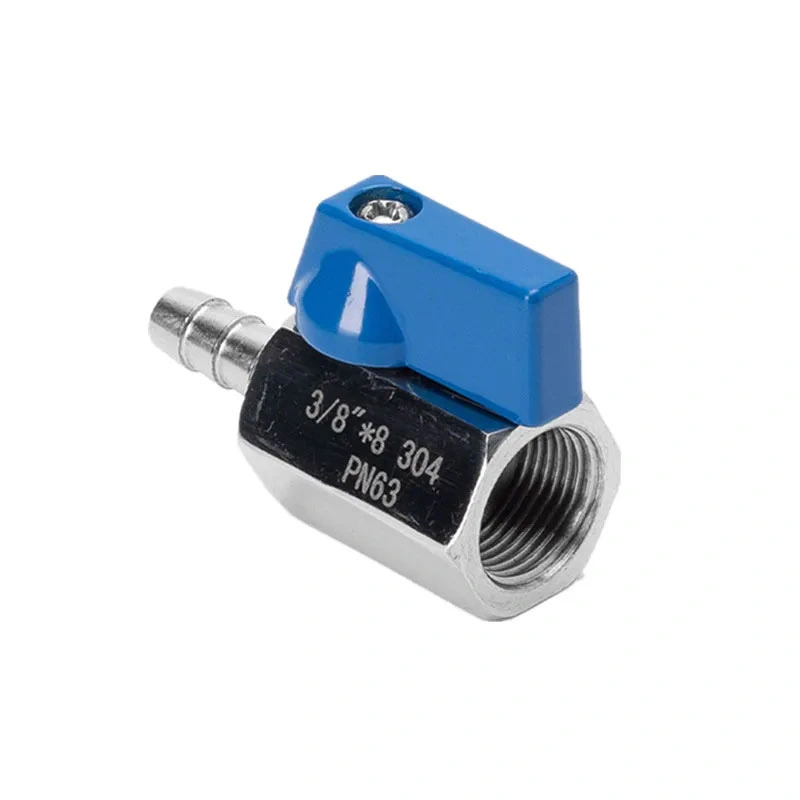

As miniválvulas esfera podem ser fornecidas com configurações de conexão adequadas a diferentes interfaces de tubulações e equipamentos. Dependendo do modelo, as opções disponíveis podem incluir conexões com rosca fêmea, rosca macho, espiga de mangueira, compressão e push-in.

As configurações roscadas podem ser selecionadas com padrões como BSP, NPT ou roscas métricas de acordo com o sistema de tubulação existente. A compatibilidade da conexão deve ser confirmada antes do pedido para evitar problemas de instalação.

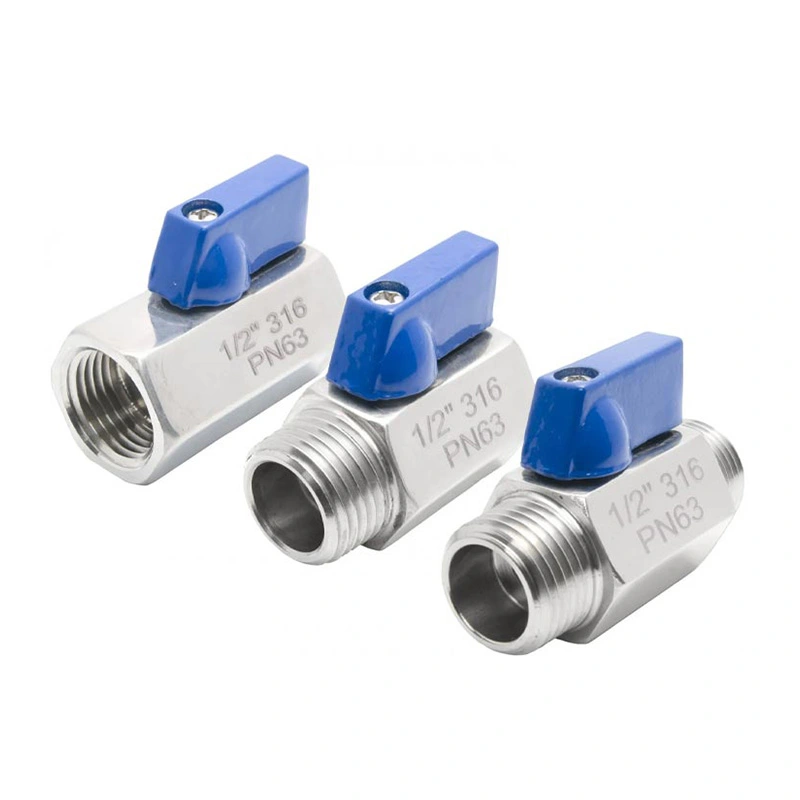

Opções de corpo em latão e aço inoxidável

A seleção do material deve ser baseada no meio de trabalho e no ambiente de serviço, e não apenas no tamanho da válvula. O latão é comumente usado para água, ar e outros serviços não corrosivos em geral, enquanto o aço inoxidável pode ser considerado quando são necessárias maior resistência à corrosão ou condições de material mais limpas.

O material de vedação também é importante porque a temperatura, a pressão e a compatibilidade química podem afetar o desempenho do serviço. Ao solicitar um orçamento, forneça o meio de trabalho e as condições de operação para que a configuração do corpo e da vedação possa ser revisada adequadamente.

Isolamento de fluxo liga/desliga para sistemas de pequeno diâmetro

As miniválvulas esféricas são projetadas principalmente para controle de fluxo totalmente aberto ou totalmente fechado. Sua operação de um quarto de volta permite ao operador isolar uma linha rapidamente durante a operação, manutenção ou solução de problemas do equipamento.

Geralmente, eles não se destinam a um estrangulamento contínuo e preciso. Quando for necessário um ajuste preciso do fluxo, uma válvula de agulha ou uma válvula de controle dedicada poderá fornecer uma solução mais apropriada.

Aplicações de produtos

Suas dimensões compactas e múltiplas opções de conexão tornam essas válvulas adequadas para uma variedade de aplicações de equipamentos e tubulações de pequeno diâmetro, incluindo:

• Abastecimento de água e pequenas linhas de água
• Equipamentos de ar comprimido e pneumáticos
• Unidades HVAC e sistemas de fluidos compactos
• Irrigação e equipamentos agrícolas
• Instrumentação e pequenos sistemas de controle
• Conjuntos de pequenas máquinas e equipamentos
• Equipamento de tratamento de água
• Aplicações compatíveis de petróleo e gás

Para aplicações que envolvem produtos químicos corrosivos, alta temperatura, alta pressão ou gases especiais, a configuração da válvula deve ser confirmada em relação às condições operacionais reais antes da seleção.

Considerações sobre pressão e instalação

A classificação de pressão aplicável depende do tamanho da válvula, material do corpo, construção interna, material de vedação e tipo de conexão. Uma válvula compacta não deve ser selecionada com base apenas no tamanho nominal do tubo. A pressão e a temperatura de trabalho devem ser verificadas em relação à configuração específica da válvula.

A maioria dos projetos bidirecionais pode lidar com o fluxo em qualquer direção quando a construção permite operação bidirecional. Se um modelo específico tiver uma direção de fluxo marcada, a válvula deverá ser instalada de acordo com as instruções do fabricante e o projeto da tubulação.

Para instalações em espaços confinados de equipamentos, verifique as dimensões gerais da válvula, a folga da alça, a orientação da rosca, o acesso à tubulação e o espaço de manutenção antes de finalizar a configuração.

Fabricação e Controle de Qualidade

A Shangtai fabrica válvulas de acordo com especificações de produto definidas e analisa parâmetros-chave como material do corpo, dimensões da conexão, configuração de vedação, requisitos de pressão e método de operação durante a produção. A inspeção aplicável e os testes de pressão podem ser organizados de acordo com as especificações do produto e os requisitos do projeto.

Para pedidos de OEM ou de projetos, os clientes podem fornecer desenhos, especificações técnicas, padrões de conexão, informações de aplicação ou amostras para revisão de configuração. Isto é particularmente útil quando a válvula deve corresponder a um equipamento existente ou a um sistema de tubulação específico.

Como especificar a miniválvula esférica correta

Antes de solicitar um orçamento, prepare as seguintes informações:

• Válvula nominal ou tamanho do tubo
• Material do corpo, como latão ou aço inoxidável
• Tipo de conexão e padrão de rosca
• Meio de trabalho
• Pressão de trabalho
• Temperatura operacional
• Quantidade necessária
• Lidar com o tipo ou outros requisitos de configuração
• Requisitos de tratamento de superfície, se aplicável

Se a válvula for destinada a uma máquina ou conjunto de tubulação existente, desenhos, fotografias, dimensões de conexão ou peças de amostra também podem ajudar a confirmar a compatibilidade.
