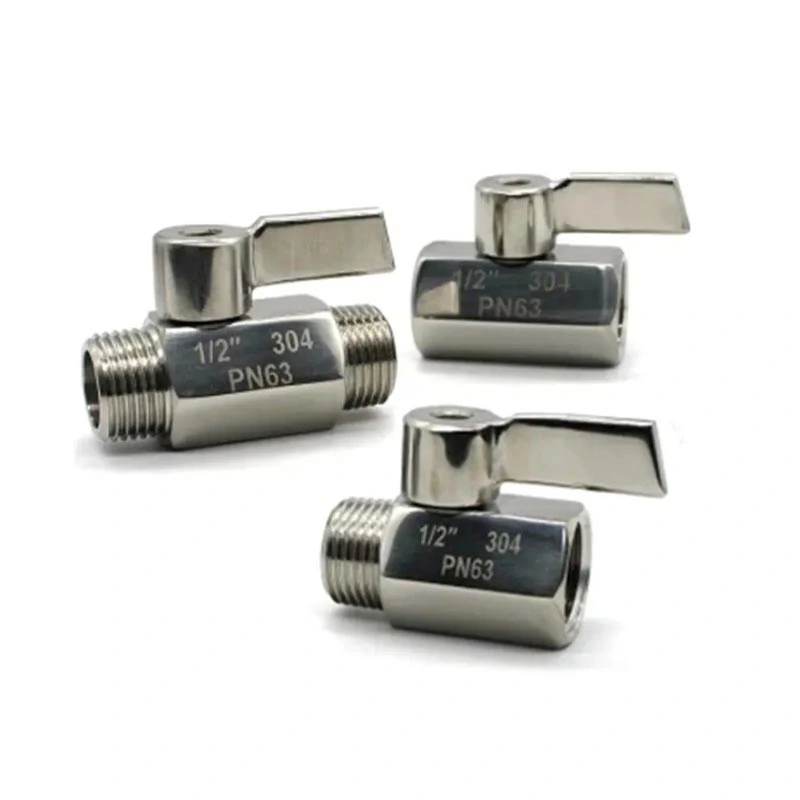

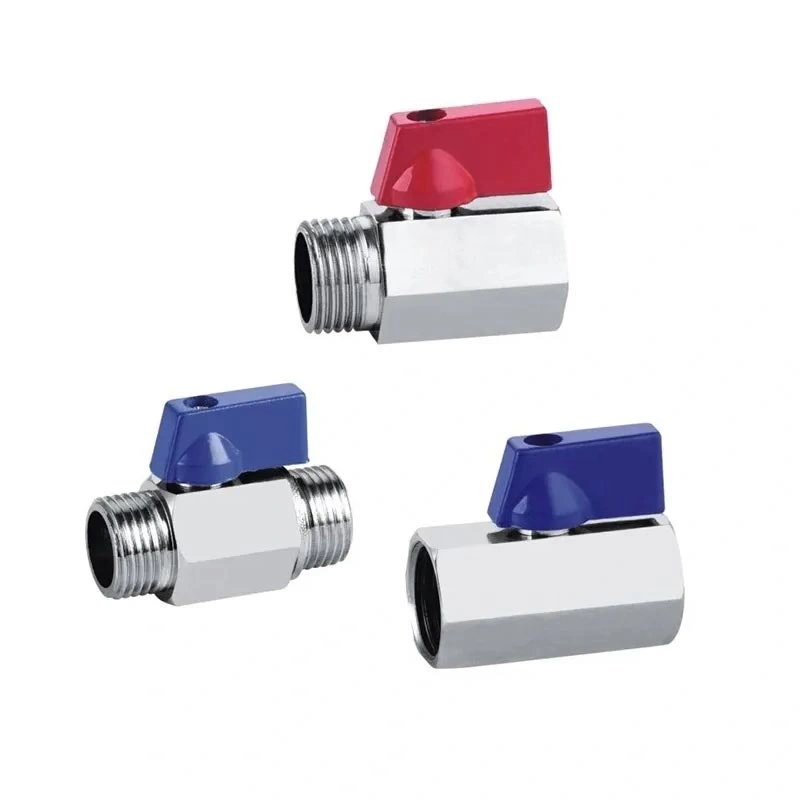

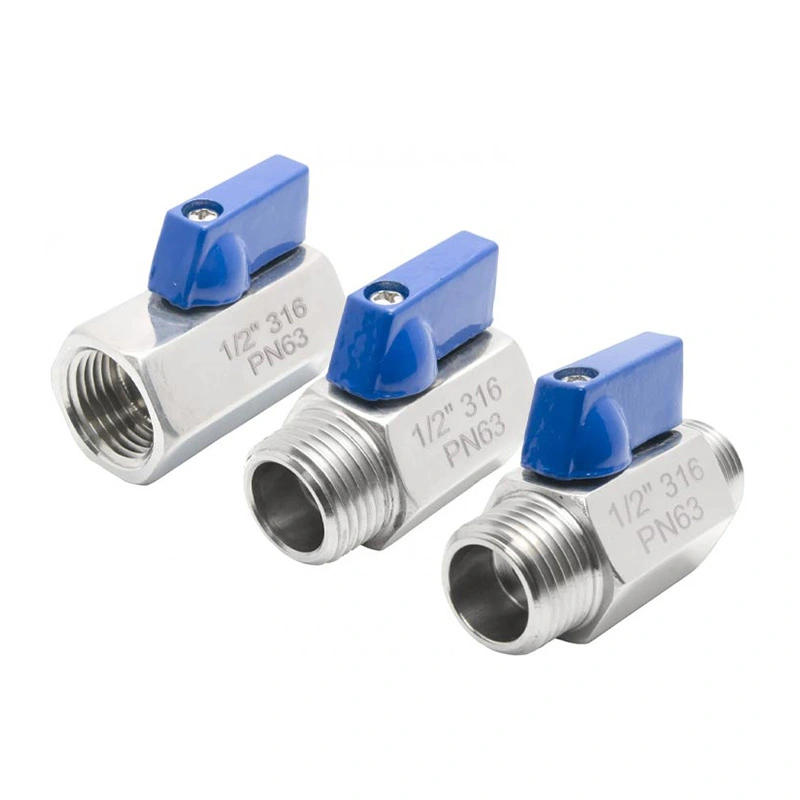

Mini válvula esférica de aço inoxidável

A miniválvula esférica de aço inoxidável foi projetada para tubulações e equipamentos compactos onde o espaço é limitado, mas é necessária uma válvula de corte de um quarto de volta. Seu corpo em aço inoxidável, conexões roscadas NPT ou BSP e alça de operação compacta o tornam adequado para pequenas montagens de tubulações, instrumentos e equipamentos de manuseio de fluidos. A válvula pode ser selecionada de acordo com a pressão, temperatura, meio e especificação de conexão necessários.

Dimensões Principais

Estrutura e recursos do produto

Operação compacta de um quarto de volta

A válvula usa um mecanismo de esfera de um quarto de volta para serviço liga/desliga. Girar a alça altera a posição da bola e abre ou fecha a passagem do fluxo. Este método de operação é adequado para aplicações onde a válvula precisa ser operada com frequência ou onde é necessária uma função simples de desligamento.

Construção em aço inoxidável 316

O corpo da válvula é especificado como ASTM A351 CF8M (316), com ASTM A182 F316 usado para esfera e haste. Esta combinação de materiais proporciona uma construção em aço inoxidável para aplicações onde a resistência à corrosão e a compatibilidade do material são importantes. A adequação real deve ser verificada em relação ao meio do processo e às condições operacionais.

Conexões roscadas NPT e BSP

A válvula está disponível com conexões roscadas NPT e BSP para integração com tubulações e equipamentos compatíveis. O tipo de rosca deve ser confirmado antes do pedido porque as roscas NPT e BSP usam padrões de rosca diferentes e não devem ser tratadas como conexões intercambiáveis.

Configuração do assento RPTFE

O material padrão da sede é RPTFE (PTFE+15%fv). A seleção do assento deve levar em consideração o meio de trabalho, a temperatura e a pressão de operação. Quando a aplicação envolver produtos químicos agressivos ou fluidos de processo especiais, a compatibilidade do material deverá ser confirmada antes da seleção da válvula.

Considerações sobre seleção

Selecionar uma válvula de esfera pequena requer mais do que combinar o tamanho do tubo. O meio de trabalho, pressão, temperatura, tipo de conexão e espaço de instalação disponível devem ser considerados. Os limites de pressão e temperatura da válvula devem ser verificados em relação às condições reais de operação antes da instalação.

Para instalações encadeadas, confirme se o pipeline usa encadeamentos NPT ou BSP. Para equipamentos com acesso restrito, verifique a posição da manopla e a folga disponível ao redor da válvula. A sede e os materiais de vedação também devem ser compatíveis com o fluido do processo para evitar desgaste prematuro dos componentes.

Cenários de aplicação

A miniválvula esfera de aço inoxidável pode ser usada para serviço de fechamento em sistemas e equipamentos de fluidos compactos onde é necessário um arranjo de válvula menor. As aplicações típicas incluem:

Sistemas de abastecimento de água e drenagem

Equipamentos pneumáticos e linhas de ar comprimido

Equipamento de instrumentação e teste

Pequenas máquinas e equipamentos de automação

Sistemas de refrigeração e unidades de filtração

Instalações laboratoriais e hidráulicas

Sistemas de manuseio de fluidos industriais leves

Instalação e Manutenção

Antes da instalação, verifique o tamanho da válvula, o tipo de rosca, a classificação de pressão, a faixa de temperatura e a compatibilidade do material. Limpe as roscas dos tubos e remova partículas estranhas que possam afetar a conexão ou a superfície de vedação. Use um método de vedação de rosca apropriado para a conexão selecionada e evite força de aperto excessiva.

Após a instalação, opere a alavanca em toda a sua faixa de um quarto de volta e verifique se há vazamentos na conexão durante o comissionamento do sistema. Durante a manutenção, isole a válvula da fonte de pressão antes da inspeção ou substituição de componentes internos.

Qualidade e Documentação

A inspeção de produção pode incluir verificações dimensionais, verificação de materiais, inspeção de montagem e testes de pressão ou vedação de acordo com os requisitos aplicáveis ​​do produto e do pedido. Desenhos de produtos e especificações técnicas podem ser fornecidos para confirmação de dimensões e seleção de projetos. Documentação de materiais e registros de inspeção também podem ser organizados quando necessário.

Perguntas frequentes

Q1: Para que é usada uma mini válvula esférica de aço inoxidável?

A Mini válvula esférica de aço inoxidávelé usado principalmente para controle de fluido liga/desliga em tubulações compactas, equipamentos e sistemas de instrumentos. É adequado para água, ar, óleo e outros meios industriais compatíveis dentro da faixa especificada de pressão e temperatura.

Q2: Qual é a diferença entre threads NPT e BSP?

NPT e BSP são padrões de rosca diferentes com perfis e especificações de rosca diferentes. A rosca da válvula deve corresponder ao tubo ou conexão correspondente, portanto, o padrão de rosca exigido deve ser confirmado antes do pedido.

Q3: Quais materiais são usados ​​para a válvula?

A configuração padrão utiliza ASTM A351 CF8M (316) para o corpo, ASTM A182 F316 para a esfera e haste e RPTFE (PTFE+15%fv) para a sede. Outros materiais estão disponíveis mediante solicitação.

Q4: Que pressão e temperatura a válvula pode suportar?

A pressão máxima listada é 285 PSI e a faixa de temperatura é de -25 ℃ ~ 150 ℃. As condições operacionais permitidas reais devem ser confirmadas de acordo com o tamanho da válvula, meio, temperatura e classificação de pressão-temperatura aplicável.

Q5: Posso solicitar um desenho do produto antes de fazer o pedido?

Sim. Desenhos dimensionais e especificações técnicas podem ser fornecidos para confirmar o tamanho da válvula, tipo de conexão, dimensões de instalação e outros parâmetros necessários antes da produção.

Q6: O material da válvula pode ser verificado?

Sim. A verificação do material e a documentação de inspeção relacionada podem ser organizadas de acordo com a configuração da válvula e os requisitos do pedido. O escopo de inspeção aplicável deve ser confirmado ao fazer o pedido.

Q7: Existem diferentes materiais disponíveis?

Sim. Outras combinações de corpo, esfera, haste, sede e material de vedação podem ser consideradas para condições operacionais específicas, sujeitas à pressão, temperatura e compatibilidade do meio exigidas.
