Fabricante profissional de filtros Y para sistemas de filtragem industrial duráveis

Xangai Filtros Ysão projetados para remover partículas sólidas e detritos do meio da tubulação antes que alcancem bombas, válvulas de controle, medidores, trocadores de calor e outros equipamentos a jusante. O corpo em forma de Y fornece um arranjo de filtragem compacto com uma tela removível, tornando esses filtros adequados para sistemas de tubulação onde são necessárias proteção de equipamentos e manutenção conveniente da tela.

Os filtros tipo Y podem ser usados com água, óleo, gás, vapor e outros meios industriais compatíveis, dependendo do corpo, tela e materiais de vedação selecionados. As configurações disponíveis podem ser especificadas de acordo com o tamanho da tubulação, classificação de pressão, direção do fluxo, requisitos de filtragem, padrão de conexão e condições de instalação.

Proteção de dutos industriais
A Shangtai fornece filtros de tubulação tipo Y para proteção de equipamentos e filtragem de partículas sólidas. Forneça o tamanho da tubulação, meio, pressão, temperatura, tipo de conexão e nível de filtragem necessário para configuração e suporte de cotação.

Como um filtro em Y protege o equipamento downstream

A tela do filtro intercepta partículas sólidas transportadas pelo meio da tubulação enquanto permite que o fluido continue através da passagem de fluxo principal. Isso ajuda a reduzir o risco de detritos entrarem em componentes sensíveis a jusante e pode suportar uma operação mais estável de bombas, válvulas de controle, medidores, trocadores de calor e equipamentos similares.

Ao contrário de um filtro projetado para separação fina ou especializada, um filtro de tubulação é geralmente usado para remoção mecânica de partículas sólidas maiores e detritos no lado da instalação. A abertura apropriada da tela deve ser selecionada de acordo com o nível de proteção exigido e a queda de pressão permitida do sistema.

Corpo tipo Y e design de tela removível

O corpo característico em forma de Y abriga a tela de filtração em um ângulo em relação ao caminho do fluxo principal. Esta configuração fornece um arranjo compacto para muitos sistemas de tubulação industrial, ao mesmo tempo que permite que a tela seja removida para inspeção e limpeza.

Dependendo do projeto, uma conexão de drenagem ou purga também pode ser fornecida para auxiliar na remoção de detritos acumulados sem desmontar completamente a tubulação. A configuração real deve ser confirmada de acordo com o modelo da válvula ou filtro, arranjo de instalação e requisitos do projeto.

A limpeza da tela faz parte da manutenção do filtro
À medida que os detritos se acumulam na tela, a resistência ao fluxo pode aumentar. A inspeção e a limpeza regulares ajudam a manter a capacidade de fluxo necessária e a perda de pressão dentro da faixa aceitável para o sistema.

Seleção de malha de tela e perfuração

A abertura da tela é um dos parâmetros mais importantes na seleção de um filtro tipo Y. Uma abertura menor pode proporcionar uma retenção mais fina de partículas, mas também pode aumentar a queda de pressão e exigir limpeza mais frequente quando a tubulação contém um alto nível de detritos.

A seleção deve considerar o tamanho da partícula que precisa ser removida, a viscosidade média, a vazão, a perda de pressão permitida e a sensibilidade do equipamento a jusante. Shangtai pode revisar esses parâmetros ao confirmar a configuração de tela apropriada.

Fator de seleção	Por que é importante
Tamanho de partícula	Determina a abertura necessária da tela para remoção de detritos
Taxa de fluxo	Afeta a velocidade do fluxo e a perda de pressão através da tela
Viscosidade Média	Influencia a resistência ao fluxo e o desempenho da filtragem
Equipamento a jusante	Determina o nível necessário de proteção contra partículas
Frequência de limpeza	Ajuda a determinar se a limpeza manual ou um arranjo de drenagem/purga é apropriado

Queda de pressão e capacidade de fluxo

Qualquer filtro introduz alguma perda de pressão porque o meio passa através de uma tela. A queda de pressão pode aumentar à medida que as partículas se acumulam no elemento de filtração. Por esse motivo, a seleção do filtro Y deve considerar a vazão necessária, o tamanho do tubo, a área da tela, a abertura da tela e a pressão diferencial permitida.

A limpeza regular é importante quando a tubulação transporta uma quantidade significativa de detritos. Manômetros ou indicadores de pressão diferencial podem ser usados em sistemas adequados para ajudar a determinar quando a tela requer inspeção ou limpeza.

Orientação de instalação e direção de fluxo

A instalação correta é importante para uma coleta eficaz de partículas e uma manutenção conveniente. A seta de fluxo no corpo do filtro deve corresponder à direção real do fluxo da tubulação. A câmara da tela também deve ser posicionada de acordo com o modelo e meio específico para que os detritos coletados possam permanecer dentro da câmara designada.

Muitos projetos do tipo Y podem ser instalados em tubulações horizontais, enquanto certas configurações também podem ser usadas em tubulações verticais quando a direção do fluxo e a orientação da tela são adequadas. Os requisitos de instalação devem ser confirmados antes de encaixar o filtro no sistema.

Para vapor ou outros serviços especiais, a orientação da instalação pode exigir considerações adicionais para gerenciar a condensação, a drenagem e o acesso para manutenção. Siga sempre a documentação do produto aplicável e os requisitos de tubulação do projeto.

Materiais de corpo e tela

A seleção do material deve ser baseada no meio da tubulação, pressão, temperatura e condições de corrosão. Os materiais comuns do corpo incluem aço carbono, aço inoxidável, ferro fundido, ferro dúctil e aço-liga. Aço inoxidável e outros materiais resistentes à corrosão podem ser selecionados para a tela de acordo com o ambiente de serviço.

Para meios corrosivos ou de alta temperatura, tanto o corpo quanto os materiais da tela interna devem ser verificados quanto à compatibilidade. Os materiais de vedação também devem ser selecionados de acordo com a temperatura e o meio operacional.

Conexões finais para tubulações industriais

Os filtros Shangtai tipo Y podem ser configurados com diferentes opções de conexão final de acordo com o projeto da tubulação e os padrões aplicáveis. As configurações comuns incluem conexões flangeadas, rosqueadas, soldadas de topo e de encaixe.

Ao selecionar uma conexão, considere o padrão da tubulação, o tamanho nominal, a classificação de pressão, o método de instalação, o espaço disponível e os requisitos de manutenção. Combinar a conexão do filtro com o sistema de tubulação existente ajuda a simplificar a instalação e futuras substituições.

Aplicações de produtos

Os filtros Y são comumente instalados a montante de equipamentos que podem ser afetados por partículas sólidas ou detritos de instalação. As aplicações típicas incluem:

Sistemas de oleodutos e gasodutos
Processamento petroquímico e químico
Sistemas de tratamento e abastecimento de água
Geração de energia e tubulação de serviços públicos
Sistemas HVAC e água gelada
Tubulação marítima e de bordo
Tubulações de processos industriais
Proteção da bomba e da válvula de controle
Trocador de calor e proteção do medidor

A configuração adequada do filtro depende do meio, das condições operacionais, dos requisitos de filtragem e do padrão de tubulação aplicável. Para fluidos especiais ou serviços severos, os parâmetros técnicos devem ser revisados antes da seleção.

Fabricação, Inspeção e Controle de Qualidade

A Shangtai controla os principais requisitos de fabricação e inspeção de acordo com as especificações do produto aplicável. A seleção do material, as dimensões do corpo, a configuração da tela, as dimensões da conexão, os componentes de vedação e os requisitos relacionados à pressão podem ser revisados durante a produção e a inspeção de qualidade.

Xangai opera sob um sistema de gestão de qualidade ISO 9001 e fornece produtos com suporte de certificação CE e EAC aplicável. Quando exigido pelo projeto, padrões relevantes e requisitos de inspeção, como API 6D e API 598, podem ser revisados de acordo com o produto específico e a documentação do pedido.

Documentação e Inspeção do Projeto
Para projetos industriais, a Shangtai pode revisar as especificações de materiais exigidas, classificações de pressão, padrões de conexão, requisitos de inspeção, desenhos e documentação aplicável antes da produção e envio.

Como selecionar o filtro tipo Y correto

Antes de solicitar um orçamento, prepare as seguintes informações:

Tamanho nominal do tubo ou filtro
Classificação de pressão
Meio de trabalho
Temperatura operacional
Malha de tela necessária ou tamanho de perfuração
Material do corpo e da tela
Tipo de conexão final
Orientação de instalação do gasoduto
Taxa de fluxo necessária
Quantidade e requisitos do projeto
Desenhos, especificações ou documentos técnicos, se disponíveis

Se o filtro se destina a proteger uma bomba, válvula de controle, medidor ou trocador de calor específico, fornecer as informações do equipamento e o nível de filtragem necessário pode ajudar a determinar uma configuração adequada.

Perguntas frequentes

Quais são os tipos comuns de filtros de dutos?

Projetos comuns incluem filtros tipo Y, cesta, tipo T, duplex e cone temporário. Uma configuração do tipo Y é frequentemente considerada quando um arranjo compacto em linha e uma tela removível são necessários. A escolha final depende do layout da tubulação, capacidade de fluxo, acesso para manutenção e requisitos de filtragem.

Como escolho a malha de tela ou o tamanho de perfuração correto?

A seleção depende do tamanho da partícula que precisa ser removida, da viscosidade média, da vazão, da queda de pressão permitida e da sensibilidade do equipamento a jusante. Uma tela mais fina nem sempre é a escolha apropriada porque pode aumentar a perda de pressão e a frequência de limpeza.

Um filtro tipo Y pode ser instalado verticalmente?

Algumas configurações podem ser instaladas em tubulações verticais quando a direção do fluxo e a orientação da tela forem adequadas. A instalação deve seguir a seta de fluxo, as instruções do produto e os requisitos do meio específico e do arranjo da tubulação.

Com que frequência a tela do filtro deve ser limpa?

A frequência da limpeza depende da quantidade e do tipo de detritos na tubulação. Um manômetro ou indicador de pressão diferencial pode ajudar a identificar o aumento da resistência e determinar quando a inspeção ou limpeza da tela é necessária.

Os filtros Y reduzirão a pressão da tubulação?

Sim. Qualquer filtro cria alguma queda de pressão à medida que o meio passa pela tela. O dimensionamento correto, a seleção adequada da tela, a área de fluxo adequada e a limpeza regular podem ajudar a manter a perda de pressão dentro da faixa aceitável do sistema.

Quais materiais estão disponíveis?

Os materiais comuns do corpo incluem aço carbono, aço inoxidável, ferro fundido, ferro dúctil e aço-liga. Os materiais da tela geralmente são aço inoxidável ou outras ligas resistentes à corrosão. O material apropriado depende do meio, pressão, temperatura e condições de corrosão.

Quais conexões finais podem ser fornecidas?

As opções comuns incluem conexões flangeadas, rosqueadas, soldadas de topo e de encaixe. A conexão necessária deve corresponder ao padrão da tubulação, ao tamanho nominal, à classificação de pressão e aos requisitos de instalação.

Quais informações são necessárias para uma cotação?

Forneça o tamanho, classificação de pressão, tipo de filtro, material do corpo, malha da tela ou tamanho da perfuração, meio de trabalho, temperatura, tipo de conexão, posição de instalação, vazão e quantidade. Desenhos ou especificações de projeto também são úteis quando uma configuração específica ou um requisito de inspeção está envolvido.

Precisa de um filtro tipo Y para sua tubulação?
Envie o tamanho do tubo, meio, pressão, temperatura, tipo de conexão, requisitos de filtragem e quantidade para Shangtai para confirmação técnica e cotação.

Enviar consultaouEntre em contato com a válvula Xangaipara obter assistência na seleção do filtro tipo Y, especificações técnicas, requisitos do projeto e cotação.

View as

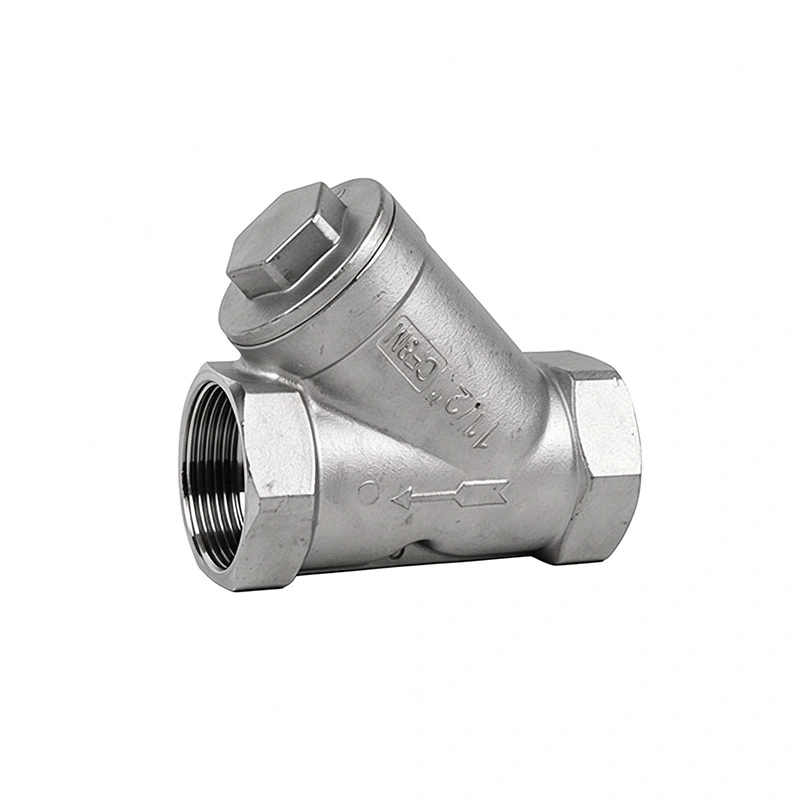

Filtro em Y de aço inoxidável
