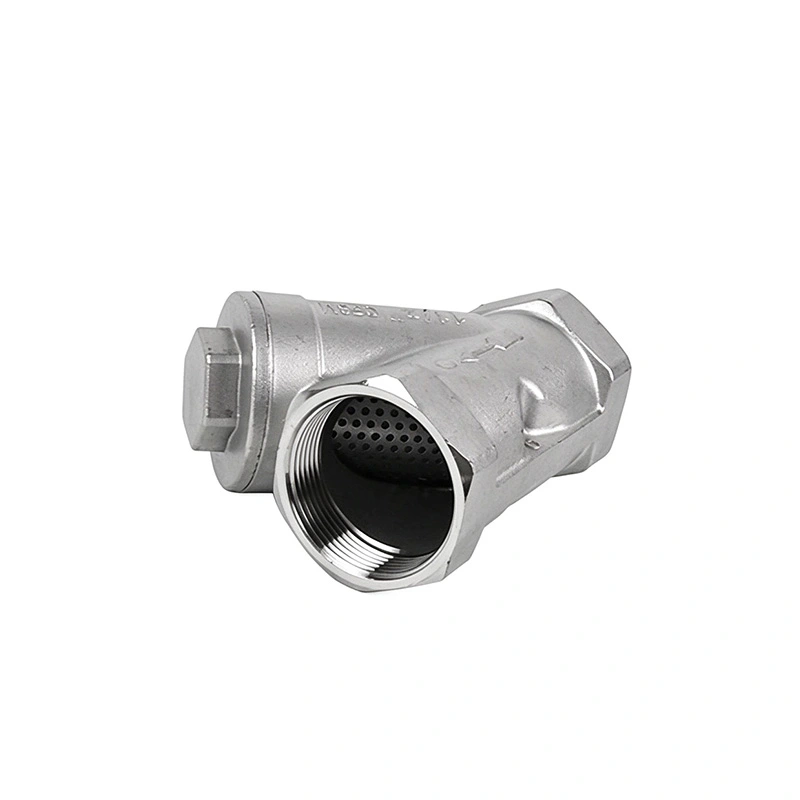

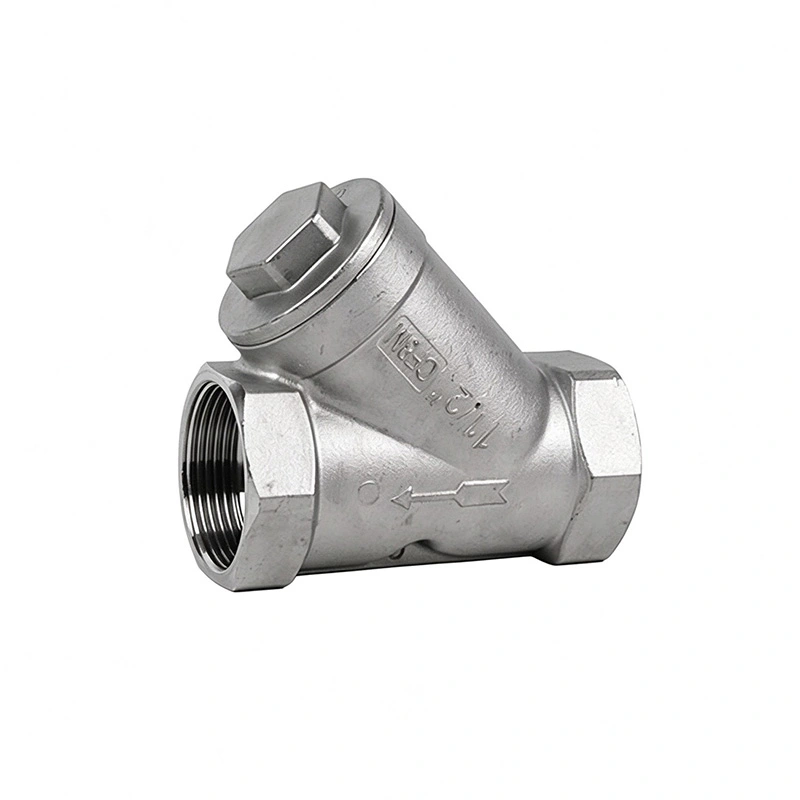

Filtro em Y de aço inoxidável

Um filtro em Y de aço inoxidável é usado para remover sólidos suspensos, ferrugem, incrustações e outras partículas indesejadas de uma linha de fluido antes que cheguem ao equipamento a jusante. É comumente instalado a montante de bombas, válvulas de controle, medidores, trocadores de calor e outros componentes que podem ser afetados por contaminantes sólidos.

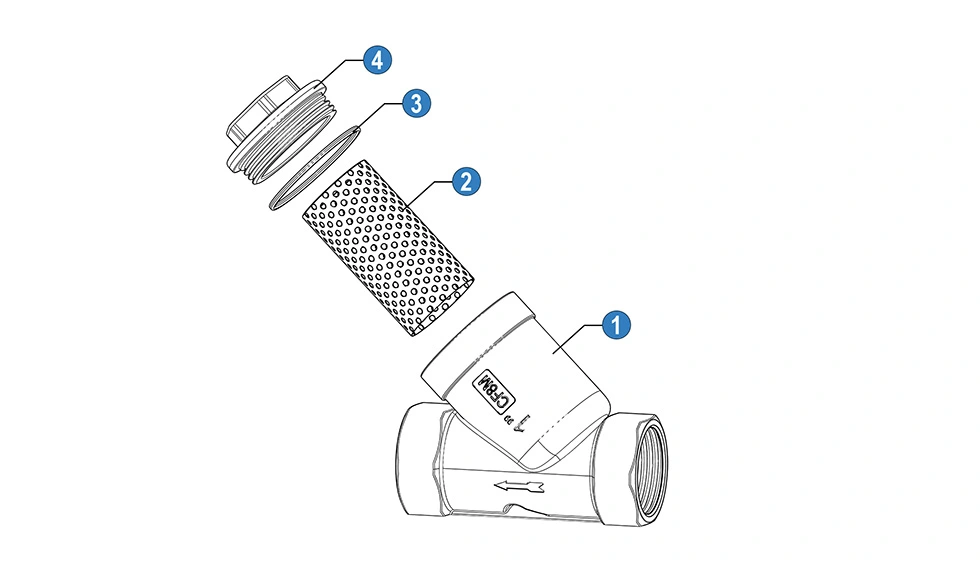

O fluido entra pela entrada e passa por uma tela removível instalada dentro do corpo do filtro. As partículas sólidas são retidas pela tela, enquanto o fluido filtrado continua pela saída. A tela pode ser removida e limpa quando os detritos acumulados começarem a restringir o fluxo.

A tela deve ser inspecionada e limpa quando a diferença de pressão no filtro aumentar, o fluxo a jusante diminuir ou a inspeção de rotina mostrar uma quantidade significativa de detritos coletados. O intervalo de limpeza depende da limpeza do meio e das condições de operação.

A seleção deve considerar o tamanho da tubulação, vazão, pressão operacional, temperatura, tipo de fluido e nível de filtragem necessário. O filtro deve fornecer a capacidade de fluxo necessária sem criar perda excessiva de pressão em condições normais de operação.

A precisão da filtragem é determinada pela abertura da tela ou pela especificação da malha. Uma tela mais fina pode reter partículas menores, mas também pode criar uma queda de pressão maior e exigir limpeza mais frequente. A tela apropriada deve, portanto, ser selecionada de acordo com o tamanho da partícula que precisa ser removida e a vazão necessária.

Os filtros em Y podem ser usados ​​com água, óleo, gás e outros fluidos industriais compatíveis. O material do corpo, material da tela, componentes de vedação, classificação de pressão e classificação de temperatura devem ser verificados em relação às condições reais de serviço antes da seleção.

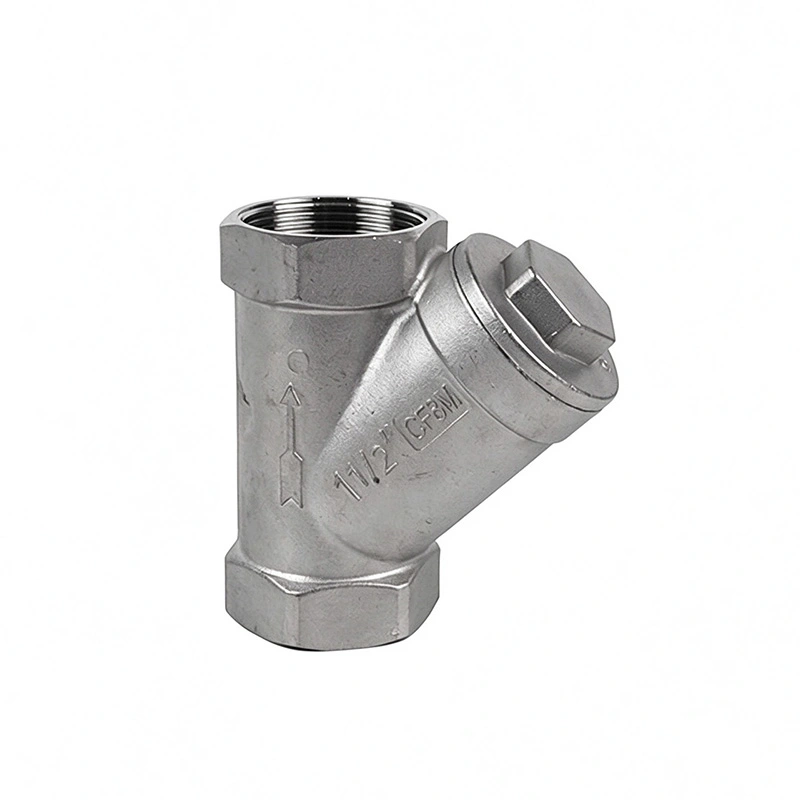

Sim. A direção do fluxo deve seguir a seta ou a marcação de fluxo no corpo do filtro. A posição de instalação também deve permitir o acesso à câmara da tela para inspeção e limpeza. As instruções de instalação do fabricante devem ser seguidas para a configuração específica.

Um filtro em Y é geralmente usado para remoção mecânica de partículas sólidas de uma tubulação e é frequentemente instalado como um dispositivo de proteção a montante de outros equipamentos. Um filtro pode usar um meio de filtração mais fino ou mais especializado quando um nível específico de remoção de partículas é necessário. A escolha apropriada depende do fluido, tamanho da partícula, vazão e requisitos de filtração.

A perda de pressão pode ser afetada pelo tamanho do filtro, abertura da tela, vazão, viscosidade do fluido e quantidade de detritos acumulados na tela. Selecionar um tamanho apropriado e limpar a tela antes que ocorra incrustação excessiva pode ajudar a manter as condições de fluxo necessárias.

As principais informações incluem tamanho nominal do tubo, tipo de conexão, meio fluido, pressão operacional, temperatura operacional, vazão, precisão de filtragem necessária, material do corpo e especificação da tela. Para aplicações especiais, também devem ser confirmados requisitos adicionais, como resistência à corrosão, orientação de instalação ou documentação de inspeção.
