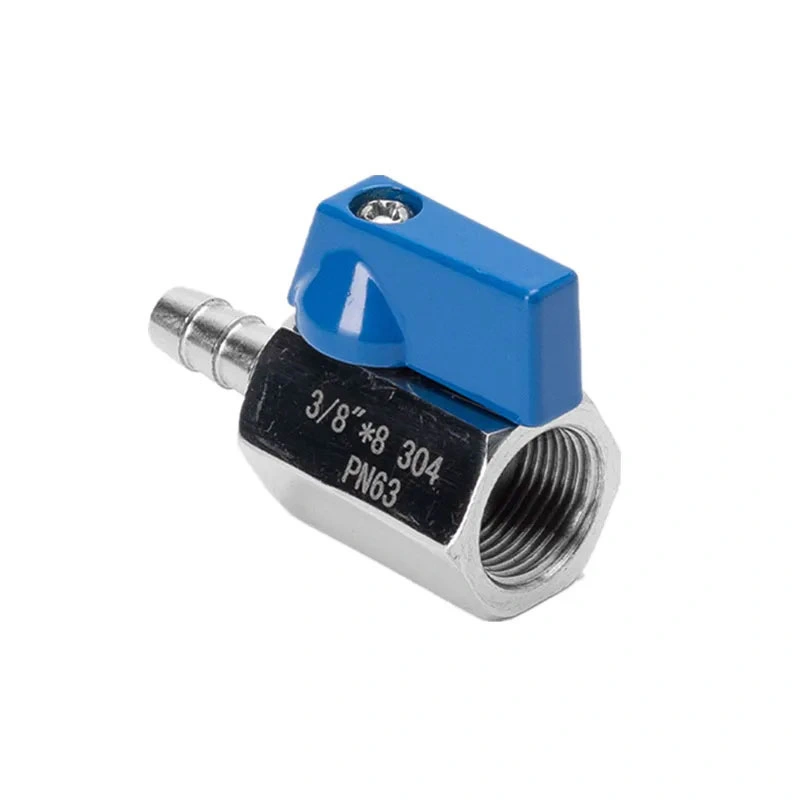

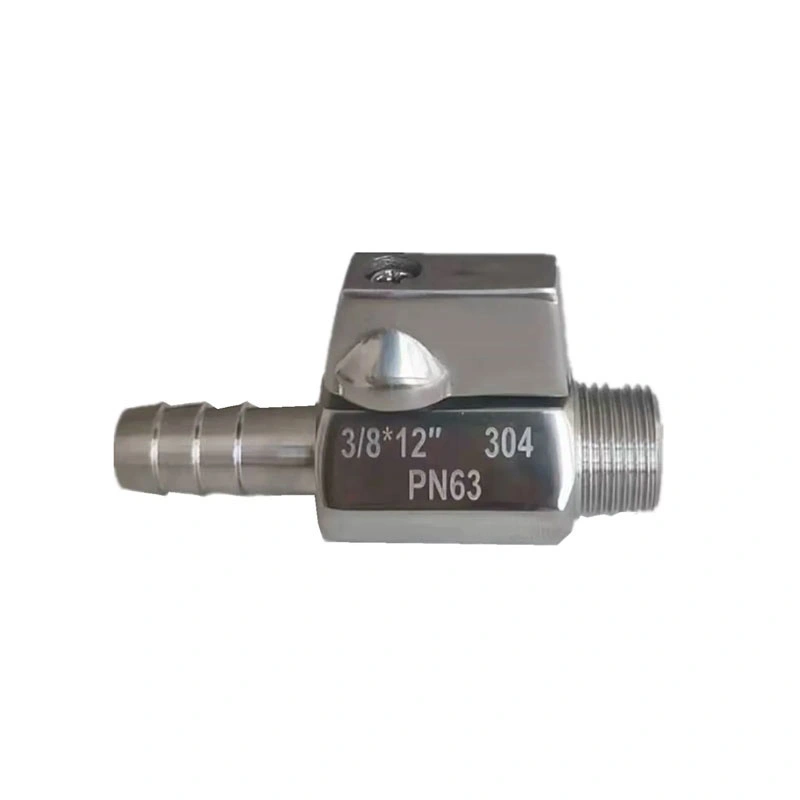

Mini válvula esférica com mangueira de bico rosqueado de aço inoxidável

As linhas de fluido compactas geralmente exigem uma válvula que possa conectar tubulações roscadas e mangueiras flexíveis em um espaço de instalação limitado. A mini válvula esférica com mangueira com bico rosqueado de aço inoxidável combina um bico rosqueado com uma conexão de mangueira em um único conjunto, proporcionando controle liga/desliga conveniente por meio de um mecanismo operacional de um quarto de volta. Sua configuração compacta é adequada para layouts de equipamentos e tubulações onde o espaço é restrito.

Dimensões Principais

Estrutura e recursos do produto

Conexão roscada e de mangueira

A válvula combina uma conexão roscada com um bocal de mangueira em um conjunto compacto. O lado rosqueado pode ser conectado a componentes de tubulação NPT ou BSP compatíveis, enquanto o lado do niple é projetado para uma mangueira flexível adequada e um arranjo de braçadeira. O diâmetro interno da mangueira e as dimensões da conexão devem ser confirmados antes da instalação.

Construção em aço inoxidável 316

O corpo da válvula é especificado como ASTM A351 CF8M (316), com ASTM A182 F316 usado para esfera e haste. Esta construção em aço inoxidável é adequada para aplicações onde são necessárias compatibilidade de materiais e resistência à corrosão. A adequação real depende do meio de trabalho, concentração, temperatura e outras condições de serviço.

Desligamento de um quarto de volta

O mecanismo de esfera proporciona uma operação de abertura e fechamento de um quarto de volta. A posição da alavanca indica o estado operacional da válvula, permitindo que a válvula seja usada para isolamento liga/desliga direto em sistemas de fluidos compactos. Esta válvula destina-se ao serviço de corte em vez de regulação precisa do fluxo.

Assento RPTFE

O assento padrão é RPTFE (PTFE+15%fv). O material da sede deve ser verificado em relação ao meio do processo e à temperatura operacional antes da seleção. Diferentes combinações de materiais podem ser consideradas para aplicações que exigem compatibilidade química ou de temperatura específica.

Seleção de conexão de rosca e mangueira

NPT e BSP são padrões de rosca diferentes e não devem ser tratados como intercambiáveis. A rosca da válvula deve corresponder ao encaixe correspondente ou à conexão da tubulação. Ao conectar o niple da mangueira, selecione uma mangueira com diâmetro interno compatível e use uma braçadeira ou método de conexão apropriado para as condições de operação.

Para equipamentos com espaço limitado, verifique as dimensões gerais da válvula e a folga da alça antes da instalação. A mangueira também deve ser encaminhada sem flexão excessiva, torção ou carga externa na conexão da válvula.

Cenários de aplicação

A miniválvula esférica com mangueira com bico rosqueado de aço inoxidável é adequada para linhas de fluido compactas onde a conexão da mangueira e o fechamento manual são necessários. As aplicações típicas incluem:

Mangueiras de abastecimento de água e linhas de drenagem

Equipamentos de ar comprimido e pneumáticos

Equipamento de filtragem, resfriamento e limpeza

Conexões da bomba e saídas de drenagem

Equipamento de amostragem e laboratório

Sistemas de irrigação e pulverização

Equipamento de manuseio de fluidos industriais leves

Instalação e Manutenção

Antes da instalação, confirme o tamanho da válvula, tipo de rosca NPT ou BSP, tamanho da conexão da mangueira, pressão de trabalho e temperatura. Limpe as conexões correspondentes e certifique-se de que as superfícies de vedação estejam livres de sujeira ou partículas estranhas. As conexões roscadas devem ser apertadas usando um método apropriado sem aplicar força excessiva ao corpo da válvula.

Após a instalação, verifique a conexão da mangueira e a junta roscada durante o comissionamento do sistema. Opere a alavanca em toda a sua faixa de um quarto de volta para confirmar o movimento suave. Antes da manutenção, isole a válvula da fonte de pressão e libere a pressão residual da linha conectada.

Considerações sobre pressão e temperatura

A pressão máxima listada é 285 PSI e a faixa de temperatura especificada é -25 ℃ ~ 150 ℃. Estes valores devem ser considerados juntamente com o tamanho da válvula, o meio de trabalho e a classificação de pressão-temperatura aplicável. As condições reais de operação devem ser confirmadas antes da válvula ser instalada no sistema.

Documentação Técnica

Desenhos de produtos e especificações técnicas podem ser fornecidos para confirmação de dimensões e seleção de projetos. Informações sobre materiais, registros de inspeção e outros documentos aplicáveis ​​do produto também podem ser organizados de acordo com a configuração da válvula e os requisitos do pedido.

Perguntas frequentes

Q1: Para que é usada uma mini válvula esférica com mangueira de bico rosqueado de aço inoxidável?

A Mini válvula esférica com mangueira de bico rosqueado de aço inoxidávelé usado para controle liga/desliga manual em sistemas de fluidos compactos que combinam uma conexão de tubulação rosqueada com uma conexão de mangueira flexível. Pode ser usado com água, ar, óleo e outros meios compatíveis dentro dos limites operacionais especificados.

Q2: A válvula pode ser conectada diretamente a uma mangueira flexível?

O lado do bocal foi projetado para conexão a uma mangueira compatível usando uma conexão de mangueira e um arranjo de braçadeira apropriados. O tamanho da mangueira, o diâmetro interno e o método de conexão devem corresponder às dimensões da válvula e às condições de operação.

Q3: As versões NPT e BSP estão disponíveis?

Sim. Os padrões de rosca listados são NPT e BSP. O tipo de rosca necessário deve ser especificado no pedido para que corresponda ao tubo correspondente, conexão ou conexão do equipamento.

Q4: Esta válvula é adequada para sistemas de ar comprimido?

Sim, pode ser considerado para aplicações de ar comprimido compatíveis dentro dos limites especificados de pressão e temperatura. O tamanho da válvula, o método de conexão e os materiais de vedação devem ser verificados em relação aos requisitos reais do sistema pneumático.

Q5: Qual material é usado para o corpo da válvula?

O material padrão do corpo é ASTM A351 CF8M (316). A esfera e a haste são ASTM A182 F316, enquanto a sede é RPTFE (PTFE+15%fv). Outros materiais estão disponíveis mediante solicitação.

Q6: Posso solicitar um desenho antes de fazer um pedido?

Sim. Desenhos dimensionais e especificações técnicas podem ser fornecidos para confirmar o tamanho da válvula, tipo de rosca, conexão da mangueira e dimensões de instalação antes da produção.

Q7: Que informações são necessárias para a seleção da válvula?

Forneça o tamanho necessário, padrão de rosca NPT ou BSP, tamanho da mangueira, meio de trabalho, pressão, temperatura e requisitos de instalação. Estas informações ajudam a confirmar a configuração apropriada da válvula.
