Válvula globo flangeada padrão ANSI

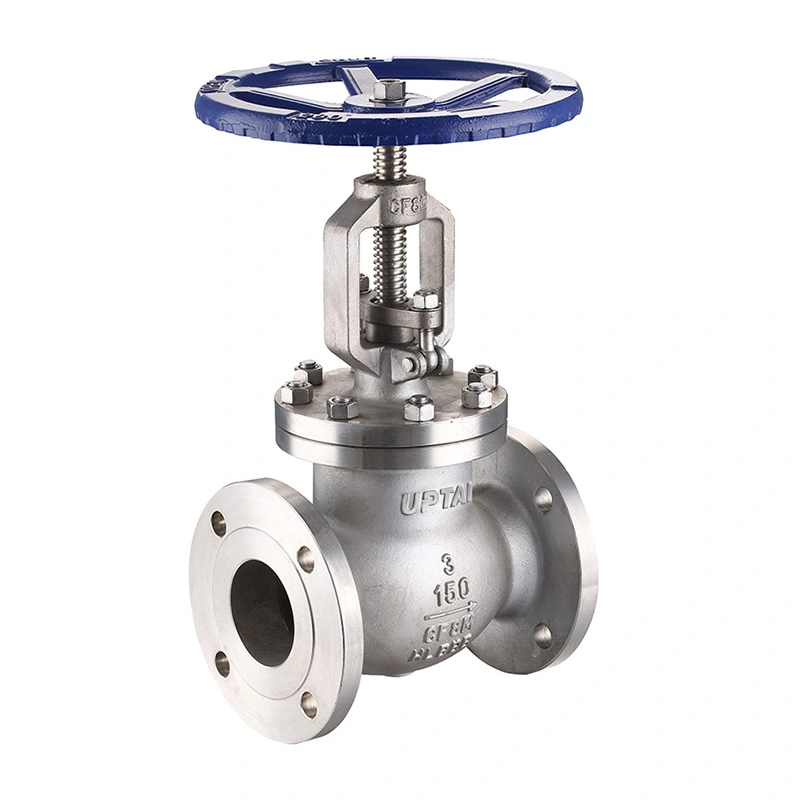

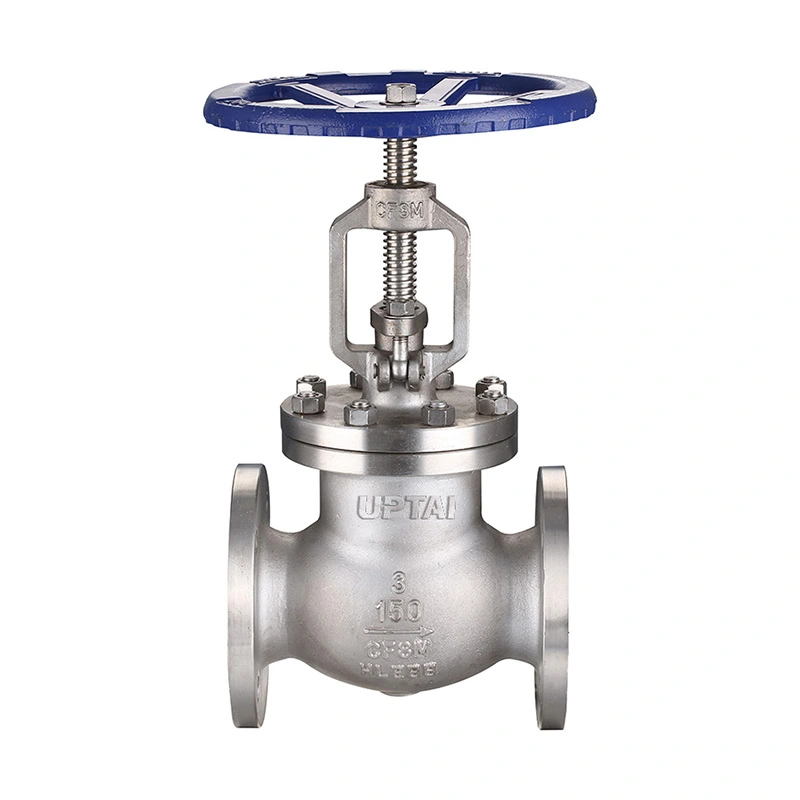

A válvula globo flangeada padrão ANSI é uma válvula globo de aço inoxidável Classe 150 para tubulações industriais onde são necessários regulação e fechamento de fluxo. Seu disco se aproxima e se afasta da sede para alterar a área de vazão, tornando a válvula adequada para aplicações que exigem ajuste de vazão mais controlado do que uma simples válvula de isolamento.

A Shangtai fornece esta válvula com extremidades flangeadas compatíveis com RF e operação com volante. A configuração disponível inclui materiais de corpo e disco CF8/CF8M, hastes F304/F316 e as opções de assento listadas. A válvula está disponível em tamanhos de 2" a 18" para tubulações industriais e equipamentos de processo.

Dimensões Principais

Projeto de válvula

Disco e assento

O disco se desloca ao longo do eixo da válvula e fecha contra a sede para interromper o fluxo. Levantar o disco aumenta a passagem do fluxo, enquanto abaixá-lo reduz ou fecha a passagem. Este movimento linear permite que a válvula seja usada tanto para serviços de estrangulamento quanto de fechamento.

Materiais de aço inoxidável

O corpo e o disco estão disponíveis em ASTM A351 CF8 ou CF8M. As opções de haste incluem ASTM A182 F304 e F316. Os materiais de sede especificados são ASTM A182 F304 e ASTM A351 CF8M com Stellite 6. A combinação de materiais selecionada deve corresponder ao meio do processo e à temperatura operacional.

Operação do volante

O volante fornece controle manual da posição do disco. A válvula pode ser aberta, fechada ou ajustada para uma posição intermediária de acordo com a necessidade do processo. Se o volante ficar difícil de operar, a válvula não deve ser forçada.

Conexão flangeada

A válvula usa extremidades flangeadas compatíveis com RF para conexão com flanges de tubulação correspondentes. O padrão de conexão especificado é ASME B16.5, enquanto a dimensão face a face segue o requisito listado ASME B16.10.

A instalação flangeada permite que a válvula seja removida da tubulação sem cortar a tubulação. Antes da instalação, verifique o tamanho do flange, classe de pressão, gaxeta, parafusos e dimensão face a face. A tubulação deve estar devidamente alinhada para evitar colocar carga mecânica excessiva na válvula.

Pressão e Temperatura

A válvula é especificada como CL150 com pressão máxima de trabalho de 285 PSI. A classificação de pressão-temperatura varia com o material e a temperatura operacional, portanto, as condições reais de serviço precisam ser consideradas ao selecionar a válvula.

A faixa de temperatura listada é de -29°C a +120°C. A sede e outros componentes de vedação são particularmente importantes quando a válvula é usada perto dos limites de temperatura.

Para serviços de vapor, água quente, óleo, gás e produtos químicos, a temperatura do meio, a pressão e a compatibilidade do material devem ser verificadas em relação à configuração da válvula selecionada.

Serviço NACE

A especificação inclui NACE MR0175/ISO 15156. Quando a válvula for destinada a aplicações de serviço ácido, os graus de material e os requisitos NACE aplicáveis ​​precisam corresponder às condições reais de serviço.

Para tais aplicações, a especificação do projeto também pode definir requisitos de condição do material, dureza, inspeção e documentação de apoio.

Aplicativos

Linhas de vapor e utilidades:Usado para ajuste de vazão e fechamento em tubulações compatíveis de vapor, condensado e utilidades.

Petróleo e Gás:Usado em linhas de processo e utilidades onde é necessário controle ou isolamento manual de fluxo.

Sistemas Petroquímicos:Adequado para óleo, gás e fluidos de processo compatíveis onde é necessário estrangulamento ou desligamento.

Tratamento de Água:Usado em tubulações de processos e utilidades para controlar água e meios líquidos compatíveis.

Geração de energia:Aplicável a tubulações auxiliares e utilitárias selecionadas dentro da faixa especificada de pressão e temperatura.

Tubulação Industrial Geral:Usado em equipamentos de processo, sistemas de bombas e outras tubulações que exigem ajuste manual de fluxo.

Seleção e Instalação

A seleção da válvula começa com o tamanho do tubo, classe de pressão, meio, pressão operacional e temperatura. Os materiais do corpo, disco, haste e sede são então selecionados de acordo com as condições de serviço.

Para aplicações de substituição, o tamanho da válvula existente, as dimensões do flange, o comprimento face a face e o arranjo operacional devem ser comparados com a nova válvula antes do pedido.

Durante a instalação, mantenha as faces do flange limpas e use a junta e os parafusos especificados. Após a instalação da válvula, verifique o funcionamento do volante e confirme se o disco pode percorrer toda a sua faixa sem resistência anormal.

Teste e Inspeção

Inspeção de Materiais

Os materiais da carroceria e dos acabamentos são verificados em relação às classes especificadas e às informações do pedido. Registros de materiais podem ser fornecidos quando necessário.

Inspeção Dimensional

As dimensões face a face, as dimensões do flange e outras dimensões principais de usinagem são verificadas em relação à especificação do produto aplicável.

Teste de pressão e assento

Os testes de carcaça e sede são realizados de acordo com os requisitos de inspeção especificados. Os resultados dos testes e os critérios de aceitação podem ser documentados de acordo com os requisitos do pedido.

Inspeção Final

Antes do envio, a válvula é verificada quanto à condição do corpo, superfícies do flange, operação do volante, marcas de identificação e montagem geral.

Embalagem

As faces do flange e outras superfícies de conexão são protegidas antes do empacotamento. A válvula é embalada de acordo com seu tamanho e método de envio para reduzir o risco de impacto e contaminação durante o transporte.

As embalagens de exportação podem incluir caixas, materiais de proteção e caixas de madeira compensada de acordo com as dimensões da válvula e os requisitos de transporte. As marcações do produto e os documentos de envio podem ser preparados de acordo com o pedido.

Perguntas frequentes

Q1: Para que é usada uma válvula globo flangeada padrão ANSI?

Uma válvula globo flangeada padrão ANSI é usada para regular e desligar fluidos compatíveis em tubulações industriais. O design de disco e sede permite que a passagem do fluxo seja ajustada durante a operação, tornando-o adequado para aplicações onde o controle de fluxo é necessário.

Q2: Qual é a diferença entre uma válvula globo e uma válvula gaveta?

Uma válvula globo usa um disco que se move em direção à sede e é comumente usada para estrangulamento e ajuste de fluxo. Uma válvula gaveta afasta a comporta do caminho do fluxo e geralmente é usada para isolamento em vez de estrangulamento contínuo.

Q3: Por que as extremidades flangeadas são usadas nesta válvula?

As extremidades flangeadas fornecem uma conexão aparafusada à tubulação e permitem que a válvula seja removida para manutenção sem cortar a tubulação. Eles são comumente usados ​​em sistemas de tubulação industrial onde são necessárias dimensões de flange padronizadas.

Q4: Quais materiais estão disponíveis?

A configuração listada inclui CF8/CF8M para o corpo e disco, F304/F316 para a haste e as opções de material de sede especificadas. Outros materiais podem ser considerados de acordo com o meio operacional e a temperatura.

Q5: A válvula pode ser usada para vapor?

Sim, desde que a pressão, a temperatura e a configuração do material estejam dentro dos limites operacionais especificados. A sede e os materiais de vedação devem ser verificados quanto às condições reais do vapor.

Q6: What information is needed to select the correct valve?

Informações importantes incluem tamanho do tubo, classe de pressão, padrão de flange, meio, pressão operacional, temperatura, requisitos de material e quaisquer requisitos NACE ou específicos do projeto.

Q7: Como a válvula deve ser mantida?

Verifique o volante, a haste, a área de vedação, a conexão do flange e as condições de vedação durante a manutenção de rotina. Se ocorrer vazamento ou resistência operacional anormal, isole e despressurize a tubulação antes da inspeção.
