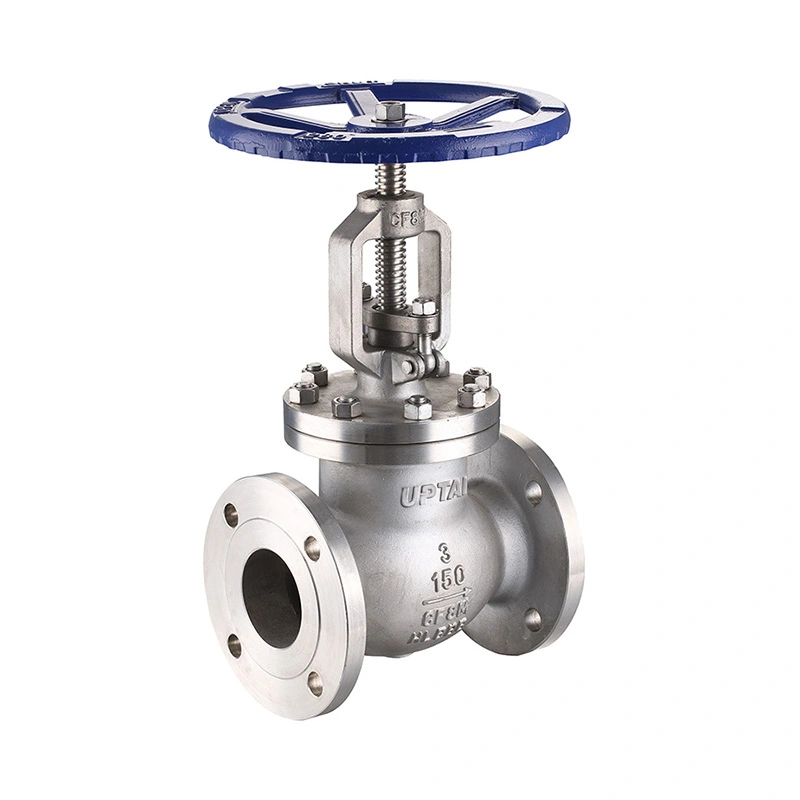

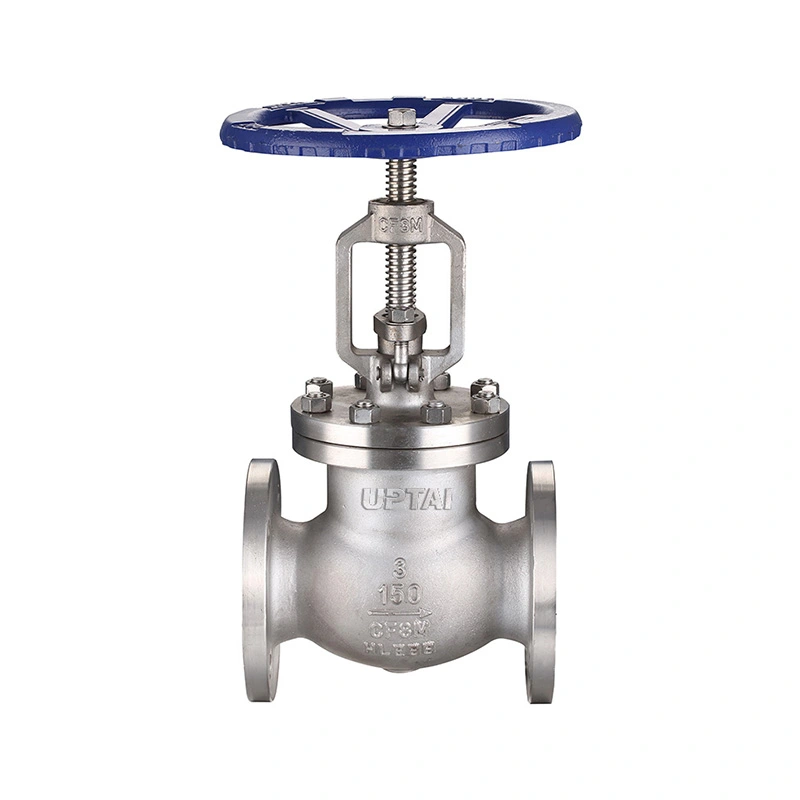

Válvula globo flangeada de aço inoxidável forjado classe 150

A válvula globo flangeada de aço inoxidável forjado Classe 150 é uma válvula globo de aço inoxidável forjado para tubulações industriais e equipamentos de processo. Ele utiliza um disco de movimento linear para fechamento e regulação de fluxo, com extremidades flangeadas compatíveis com RF e operação de volante. A válvula está disponível em tamanhos de 1/2" a 2" com opções de materiais F304 e F316.

Os materiais forjados do corpo, disco, haste e sede podem ser selecionados de acordo com o meio de trabalho, pressão e temperatura. A especificação da válvula também inclui os requisitos NACE MR0175/ISO 15156 para condições de serviço aplicáveis.

Dimensões Principais

Condições de Construção e Serviço

O corpo da válvula é feito de aço inoxidável forjado ASTM A182 F304 ou F316. O disco se move ao longo do eixo da válvula e fecha contra a sede. Girar o volante altera a posição do disco, permitindo que a válvula seja usada para fechamento ou ajuste de fluxo controlado.

O disco está disponível em ASTM A182 F304 ou ASTM A182 F316 com opção STL#6 conforme listado na especificação. A haste e a sede estão disponíveis em F304 ou F316. A seleção do material deve levar em consideração o fluido do processo, concentração, temperatura operacional e condições de corrosão.

A válvula é classificada como CL150 com uma pressão máxima de trabalho listada de 285 PSI. A faixa de temperatura especificada é -29°C + 425°C. A pressão real permitida deve ser verificada em relação à classificação de pressão-temperatura aplicável na temperatura operacional.

Conexão Flangeada e Aplicações

A válvula globo flangeada de aço inoxidável forjado Classe 150 usa extremidades flangeadas compatíveis com RF com ASME B16.5 especificada para o padrão de conexão. A conexão flangeada permite que a válvula seja aparafusada a um flange de tubulação correspondente e removida quando for necessária inspeção ou manutenção.

Antes da instalação, verifique o tamanho do flange, classe de pressão, gaxeta, parafusos e dimensão face a face. A tubulação deve estar alinhada corretamente para evitar carga mecânica excessiva na conexão da válvula.

A válvula pode ser usada em petróleo e gás, petroquímica, processamento químico, utilidades industriais e outros sistemas de tubulação onde a construção em aço inoxidável e o controle de fluxo manual são necessários. Os meios adequados podem incluir água, vapor, ar, óleo e fluidos de processo compatíveis dentro dos limites especificados de pressão, temperatura e material.

As válvulas globo normalmente apresentam uma queda de pressão maior do que as válvulas de isolamento diretas devido ao caminho de fluxo interno. Quando a válvula for usada para regulação de fluxo contínuo, a vazão necessária, a queda de pressão e a frequência operacional deverão ser consideradas durante o dimensionamento.

Seleção, testes e perguntas frequentes

Ao fazer o pedido, forneça o tamanho da válvula, classe de pressão, padrão de flange, meio, pressão operacional, temperatura, materiais do corpo e dos internos, quantidade e quaisquer requisitos especiais de inspeção ou documentação. Para aplicações de substituição, os desenhos de válvulas existentes, as informações da placa de identificação ou as dimensões face a face podem ser usados ​​para confirmação da configuração.

A especificação lista API 602 para projeto e fabricação, ASME B16.10 para dimensões face a face, ASME B16.34 para classificações de pressão-temperatura e API 598 para testes e inspeção. A inspeção pode incluir verificação de material, verificações dimensionais, testes de carcaça, testes de vazamento na sede e inspeção operacional final de acordo com os requisitos aplicáveis.

Shangtai fabrica válvulas industriais em Wenzhou, Zhejiang, China. A produção abrange usinagem, montagem, testes e inspeção, com documentação do produto disponível de acordo com os requisitos do pedido.

1. Para que é usada uma válvula globo de aço inoxidável forjado?

Uma válvula globo de aço inoxidável forjado é usada para fechamento manual e regulação de fluxo. O movimento linear do disco permite ajustar a abertura de acordo com as condições de fluxo exigidas.

2. Qual é a diferença entre uma válvula globo e uma válvula gaveta?

Uma válvula globo usa um disco que se move em direção à sede e é adequada tanto para fechamento quanto para regulação de fluxo. Uma válvula gaveta usa uma comporta que se move verticalmente e geralmente é usada para serviço de isolamento quando totalmente aberta ou totalmente fechada.

3. Os materiais F304 e F316 podem ser selecionados?

Sim. A especificação lista opções ASTM A182 F304 e F316 para corpo, haste e sede. O material apropriado deve ser selecionado de acordo com as condições de meio, temperatura e corrosão.

4. Que informações são necessárias para a seleção da válvula?

As principais informações incluem tamanho da válvula, classe de pressão, padrão de flange, meio, pressão operacional, temperatura, requisitos de material e quaisquer requisitos NACE ou de inspeção. Os desenhos existentes também podem ser fornecidos para confirmação da substituição da válvula.

5. Outros materiais podem ser fornecidos?

Sim. Outros materiais estão disponíveis mediante solicitação. A combinação de materiais necessária deve ser confirmada de acordo com o meio de serviço, condições operacionais e especificações de projeto aplicáveis.

6. Qual a função da conexão flangeada?

A conexão flangeada permite que a válvula seja aparafusada aos flanges correspondentes da tubulação. Também permite que a válvula seja removida da tubulação para inspeção ou manutenção sem cortar a tubulação.

7. O que é uma válvula globo com flange de aço inoxidável forjado Classe 150?

Ele combina um corpo de válvula em aço inoxidável forjado com extremidades flangeadas Classe 150 e um mecanismo de disco de válvula globo. Destina-se a fluidos industriais compatíveis dentro dos limites especificados de pressão, temperatura e material.
