Visão técnica: Válvula esfera de plataforma alta de 2 peças WOG 2000 - Recursos de projeto e ambientes de aplicação

As tubulações de saída de média pressão de uma estação reguladora de pressão de gás municipal operam a uma pressão projetada de 4,0 MPa. O sistema requer integração com um sistema SCADA para despacho remoto e desligamento de emergência. As válvulas devem proporcionar zero fugas externas, longos intervalos sem manutenção e apoiar a manutenção em linha para evitar a interrupção do fornecimento de gás ao distrito.

Foram selecionadas válvulas esfera de plataforma alta de 2 peças WOG 2000 em CF8 (aço inoxidável 304) com extremidades roscadas NPT e sedes reforçadas RPTFE, equipadas com atuadores elétricos à prova de explosão de montagem direta. A classificação de pressão da válvula excede em muito a pressão operacional real.

• O corpo da válvula e as vedações operam sob condições de baixa tensão a longo prazo, reduzindo significativamente a deformação da vedação. A vida útil é estendida em mais de50%em comparação com válvulas de esfera PN40 padrão.

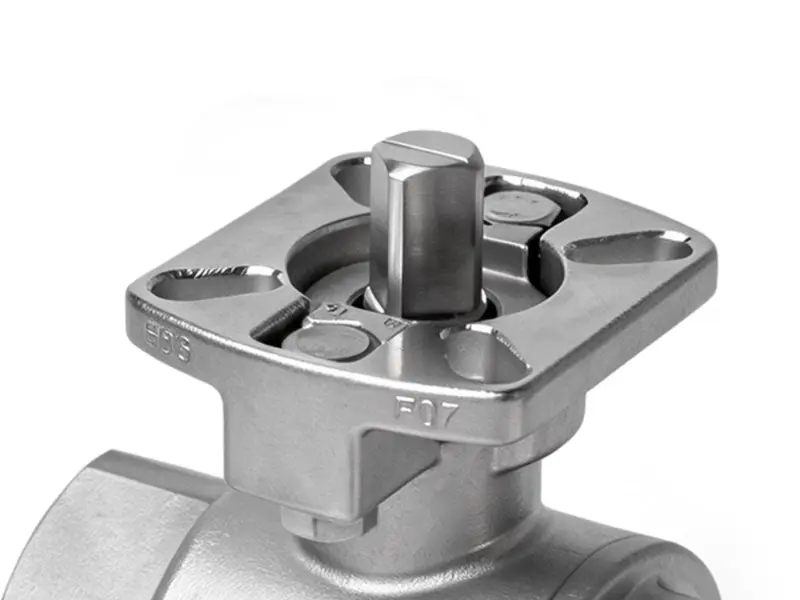

• A plataforma alta padrão ISO 5211 permite a montagem direta do atuador sem suportes adaptadores, reduzindo o tempo de instalação em30%e garantindo maior coaxialidade para precisão de controle remoto estável.

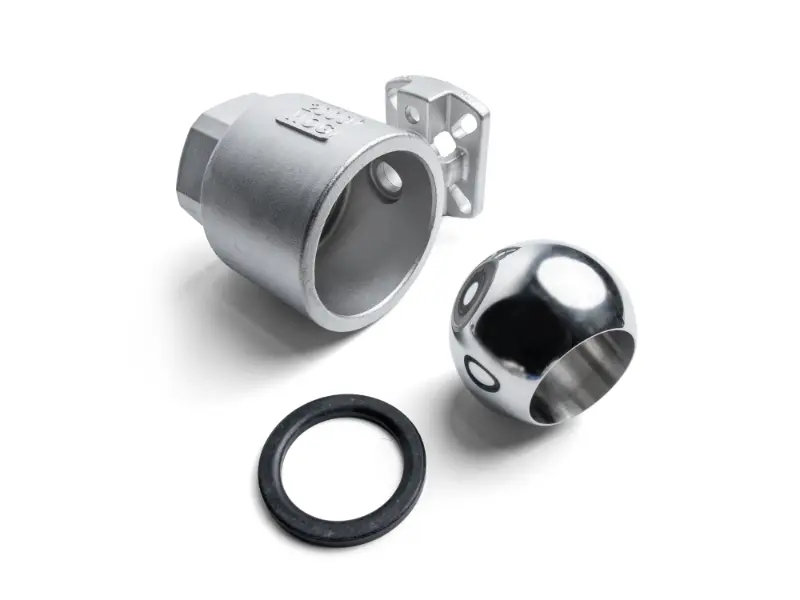

• O design de corpo dividido em 2 peças suporta a desmontagem em linha e a substituição da vedação sem cortar a tubulação, reduzindo o tempo de inatividade para manutenção distrital em70%.
• A estrutura de vedação bidirecional de esfera flutuante proporciona zero vazamento externo, garantindo transmissão segura de gás e atendendo às especificações de projeto de gás urbano.

O ramal de alta pressão de um sistema de circulação de água de resfriamento em uma grande refinaria opera a 2,5 MPa, com golpes de aríete intermitentes na tubulação. As válvulas de esfera PN25 padrão originais sofriam frequentes vazamentos na sede e deformação do corpo, e exigiam cortes na tubulação para manutenção, o que causava paradas de produção.

Substituídas pelas válvulas esfera de plataforma alta de 2 peças WOG 2000 em aço carbono WCB, apresentando caminhos de fluxo de porta completos e emparelhadas com atuadores pneumáticos para controle liga/desliga programado.

• O corpo da válvula para serviço pesado 2000 WOG oferece resistência ao golpe de aríete muito superior às válvulas PN25 padrão, suportando golpes de aríete instantâneos até10MPasem deformação do corpo ou falha de vedação.
• O design de porta completa cria perda de pressão inferior a0,03 MPa, reduzindo a carga da bomba circulante em5%e proporcionando economias de energia notáveis ​​a longo prazo.
• Os atuadores pneumáticos montados diretamente na plataforma alta respondem em menos de1 segundo, adequado para operações de comutação programadas frequentes.
• O corpo da válvula de 2 peças permite a desmontagem rápida para limpeza de incrustações e detritos do núcleo esférico, duplicando a eficiência da manutenção sem corte da tubulação ou interrupção da produção.

Os resfriadores de água tipo parafuso em um grande complexo comercial usam refrigerante R134a, com linhas principais operando a 1,8 MPa. As válvulas devem ter excelente desempenho de vedação para evitar vazamento de refrigerante e ser compatíveis com atuadores elétricos para controle de grupo por meio do sistema de automação predial (BAS).

Válvulas esfera de plataforma alta de 2 peças WOG 2000 em aço inoxidável CF8, com sedes de vedação de refrigerante especializadas e atuadores elétricos compactos de montagem direta.

• O corpo da válvula de alta pressão com vedação de precisão atinge zero vazamento de refrigerante, eliminando a perda de capacidade de resfriamento e problemas de emissão ambiental.
• A interface de alta plataforma padronizada ISO 5211 melhora a eficiência da montagem do lote do resfriador ao30%. Os atuadores são universalmente intercambiáveis ​​sem adaptadores personalizados para facilitar a substituição pós-venda.
• A estrutura de 2 peças facilita a desmontagem e a manutenção durante grandes revisões do chiller sem danificar as soldas da tubulação, reduzindo os custos de manutenção em40%.
• A pressão operacional muito abaixo da classificação nominal retarda significativamente o envelhecimento da vedação, estendendo o intervalo sem manutenção para mais de3 anos.

Uma linha de transferência de matéria-prima de surfactante em uma planta química diária opera a 1,6 MPa, com meio levemente corrosivo. As válvulas devem suportar controle remoto, ser fáceis de desmontar e limpar e atender aos requisitos de higiene para trocas de lotes.

Válvulas esfera de plataforma alta de 2 peças WOG 2000 em CF8M (aço inoxidável 316) com design de porta completa, sedes em PTFE e atuadores pneumáticos à prova de explosão.

• O corpo em aço inoxidável 316 resiste à corrosão moderada. O projeto completo da porta não possui zonas mortas de fluxo, reduzindo o acúmulo e a deterioração de material para atender aos requisitos diários de higiene da produção química.
• A operação de baixo estresse a longo prazo sob condições reduzidas elimina o risco de permeação de mídia e contaminação cruzada entre trocas de lote.
• Atuadores pneumáticos à prova de explosão montados diretamente na plataforma alta ISO atendem diretamente aos requisitos de proteção contra explosão de oficinas químicas sem modificação adicional.
• O design dividido em 2 peças permite desmontagem rápida para limpeza e esterilização interna, reduzindo o tempo de troca de lote em60%.

O sistema Clean-in-Place (CIP) de alta temperatura em uma fábrica de bebidas opera a 3,0 MPa, com agentes de limpeza alcalinos a 80°C. As válvulas devem ser resistentes à temperatura e à corrosão, fornecer vedação confiável, suportar controle de programa automatizado e estar em conformidade com os padrões GMP de alimentos.

Válvulas de esfera de plataforma alta de 2 peças 2000 WOG de qualidade alimentar em aço inoxidável CF8, equipadas com sedes de alta temperatura reforçadas com RPTFE e atuadores pneumáticos sanitários de montagem direta.

• A pressão operacional de 3,0 MPa está muito abaixo da classificação nominal WOG de 2000, proporcionando ampla reserva de pressão mesmo em temperaturas elevadas, sem risco de falha da vedação ou deformação do corpo.
• As sedes reforçadas com RPTFE oferecem resistência superior a temperaturas e produtos químicos, com o dobro da vida útil das sedes de PTFE padrão, suportando desgaste contínuo por fluidos de limpeza em alta temperatura.
• O design de montagem direta de plataforma alta não cria zonas mortas de higiene na interface atuador-válvula, fácil de limpar e desinfetar, totalmente compatível com os requisitos de certificação GMP da indústria alimentícia.
• O corpo da válvula de 2 peças permite a desmontagem rápida para inspeção de limpeza interna sem remover toda a tubulação, simplificando a inspeção e manutenção de rotina.
