Válvulas de esfera 2PC

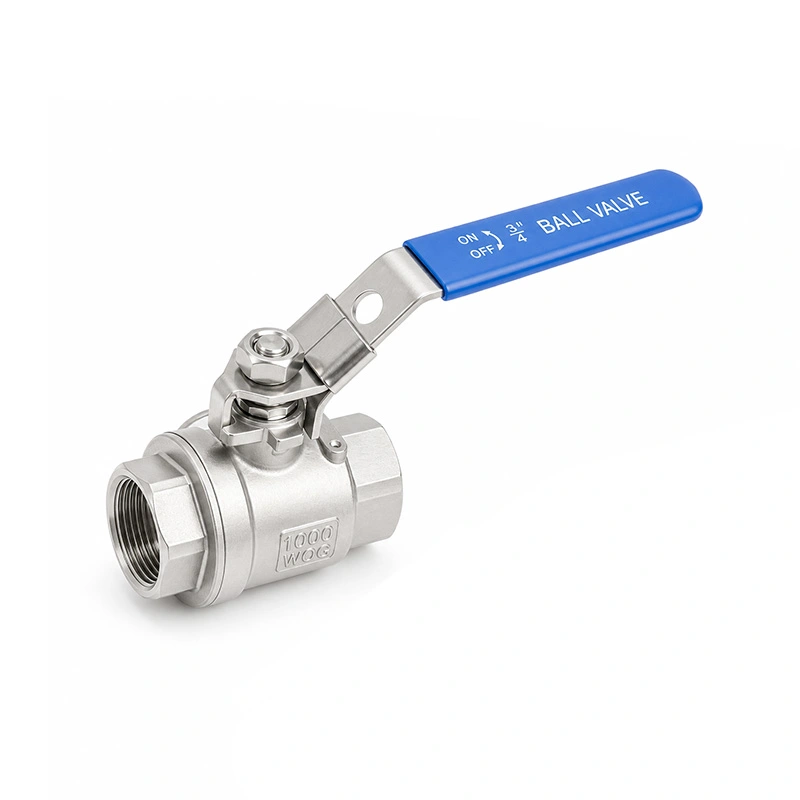

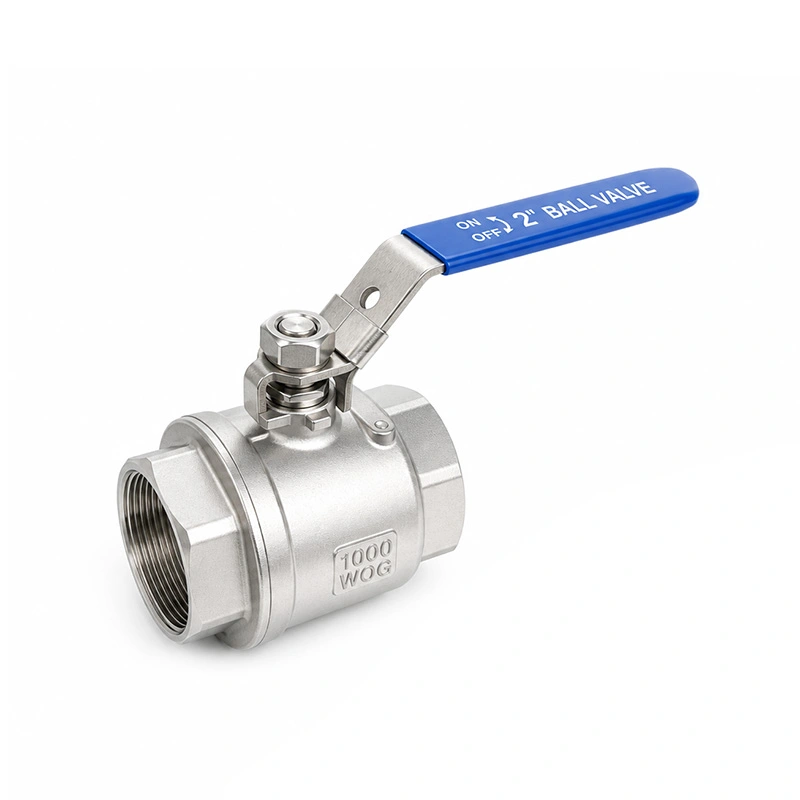

Válvula de esfera 2PC com dispositivo de travamento
Shangtai Valve é um fabricante de válvulas esféricas na China, com foco em projeto e produção de válvulas industriais. Se você estiver adquirindo uma válvula esfera 2PC com dispositivo de travamento da China, podemos fornecer configurações de válvula com base nas especificações e condições de aplicação exigidas.
Até o momento, a Shangtai trabalhou com mais de 300 clientes na Europa e na América, incluindo mais de 50 clientes de longo prazo. Nossa base de clientes abrange diversos tipos de negócios, desde pequenas oficinas até plantas industriais.
Também oferecemos suporte a requisitos personalizados de válvulas, incluindo materiais, tipos de conexão e outras especificações de produtos.
Até o momento, a Shangtai trabalhou com mais de 300 clientes na Europa e na América, incluindo mais de 50 clientes de longo prazo. Nossa base de clientes abrange diversos tipos de negócios, desde pequenas oficinas até plantas industriais.
Também oferecemos suporte a requisitos personalizados de válvulas, incluindo materiais, tipos de conexão e outras especificações de produtos.

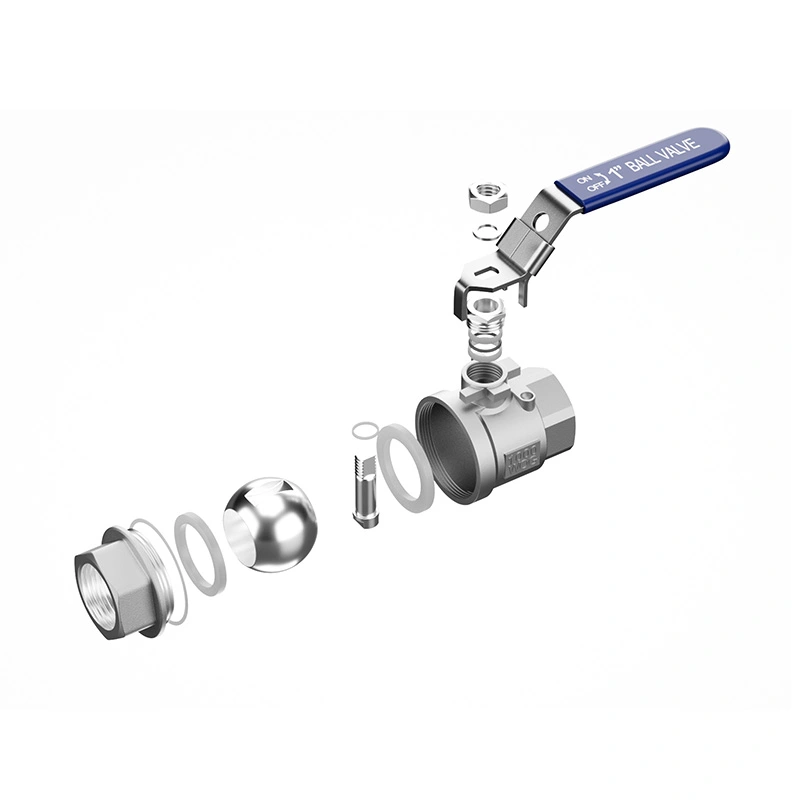

Nãossa válvula esférica 2PC com dispositivo de travamento adota um design de rosca de precisão para fácil instalação e manutenção, tornando é adequado para condições de trabalho com aberturas e fechamentos frequentes e todos os tipos de sistemas de fluidos industriais. Graças à estrutura dividida em duas peças, os anéis de vedação internos e outras peças sobressalentes podem ser substituídos individualmente sem trocar todo o corpo da válvula, prolongando a vida útil e reduzindo seus custos operacionais.
Equipada com um dispositivo de travamento aberto-fechado integrado, esta válvula evita efetivamente o acionamento acidental e perdas subsequentes de equipamentos sob ciclos frequentes, tornando-o um componente ideal para controle de tubulações. Nós fornecemos múltiplas opções de materiais, incluindo aço inoxidável 304, aço inoxidável 316 e aço carbono, com tamanhos que variam de 1/4 polegada a 6 polegadas para atender às especificações do seu pipeline.
Esta válvula de esfera com trava de 2 peças possui certificações internacionais, incluindo ISO9001 e CE, para atender plenamente às suas necessidades. rigorosos padrões de qualidade.
A segurança é o nosso princípio central de design, refletido na estrutura da haste anti-explosão. Se você busca qualidade premium emparelhado com competitividade de custos, esta válvula é nossa sincera recomendação.
Dimensões Principais
| Tamanho | 1/4 polegada - 6 polegada |
| Classe de Pressão | CL150 |
| Padrão de rosca | TNP, BSP |
| Pressão Máxima | 285 PSI |
| Padrões de design e fabricação | ASME B16.34 |
| Teste e inspeção | API598 |
| Projeto especial | Dispositivo de travamento, haste anti-explosão |
| Faixa de temperatura | -25℃~150℃ |
| Material do corpo | ASTM A351 CF8M（316） |
| Material da bola | ASTM A182 F316 |
| Material da haste | ASTM A182 F316 |
| Material do assento | RPTFE(PTFE+15%fv) |
| Opções | Outros materiais estão disponíveis mediante solicitação. |

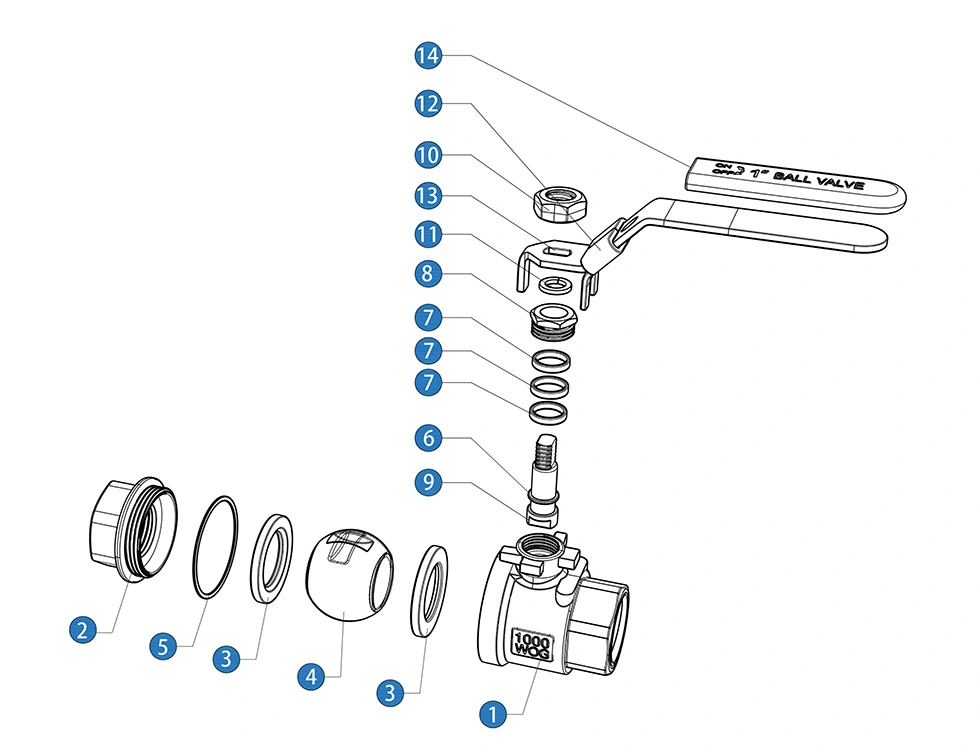

Parâmetros do produto
| Não | Nãome | Material(*N/B) | |
| 1 | Corpo | SS 316 | SS 304 |
| 2 | Boné | SS 316 | SS 304 |
| 3 | Assento Esférico | PTFE | PTFE |
| 4 | Bola | SS 316 | SS 304 |
| 5 | Junta | PTFE | PTFE |
| 6 | Anel de fricção | PTFE | PTFE |
| 7 | Embalagem de haste | PTFE | PTFE |
| 8 | Glândula | SS 316 | SS 304 |
| 9 | Tronco | SS 316 | SS 304 |
| 10 | Nãoz | SS 304 | SS 304 |
| 11 | Arruela de pressão | SS 304 | SS 304 |
| 12 | Dispositivo de bloqueio | SS 304 | SS 304 |
| 13 | Lidar | SS | SS |
| 14 | Manga de alça | PVC | PVC |
* N: Extremidades da rosca conforme ANSI B 2.1 NPT
*B: Extremidades da rosca conforme BS21 BSP

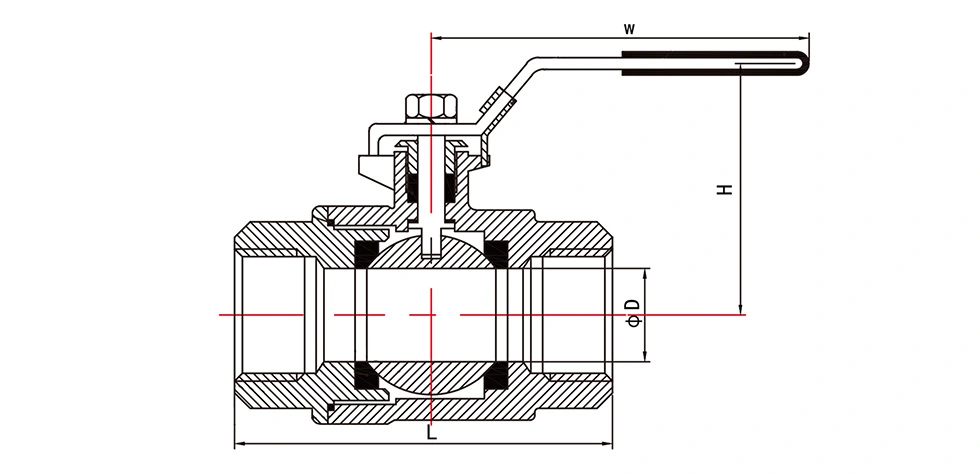

Dimensões Gerais:
| Tamanho | Dimensões (mm) | Peso (g) | |||
| D | W | H | eu(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
VALORES Kv
Kv (m3/h) = Vazão de água em metros cúbicos por hora que gerará uma queda de pressão de 1 bar na válvula
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
Vantagens
Esta válvula esférica é perfeitamente adequada para linhas de produção que permitem breves períodos de inatividade para manutenção de rotina.
Vantagens das válvulas esfera com trava de 2 peças versus válvulas esfera de 1 peça
O design de furo completo oferece resistência ao fluxo minimizada
Diversas opções de conexão final para atender a uma ampla variedade de condições de trabalho
Modelos com classificação de alta pressão disponíveis com capacidade de pressão máxima superior
Vantagens das válvulas esfera com trava de 2 peças versus válvulas esfera de 3 peças
Grande estoque pronto e prazos de produção mais curtos
Preços mais competitivos para pedidos no atacado em grandes quantidades
Por que escolher Xangai
Certificações completas
Nãossas válvulas são fabricadas de acordo com os padrões ASME B16.34 e possuem diversas certificações principais, incluindo ISO9001 e CE.
Design de produto para serviços mais pesados
Nãossas válvulas utilizam mais material e paredes mais espessas do que muitos produtos comuns do mercado.
Resposta rápida
Nãossa equipe técnica está de prontidão 24 horas por dia. Contate-nos a qualquer momento para questões urgentes.
Entrega global rápida
O envio só é organizado após a conclusão da produção e todos os testes atenderem aos padrões relevantes. Um bem estabelecido sistema logístico garante entrega rápida em todo o mundo.
Perguntas frequentes
Qual é a classificação de pressão máxima desta válvula de esfera?
A classificação de pressão máxima é 6,3 MPa.
Qual é a resistência máxima à temperatura desta válvula de esfera?
A resistência máxima à temperatura é de 280°C, dependendo dos materiais da válvula e das condições de operação.
Que tipo de embalagem é utilizada para as válvulas?
Cada válvula é embalada em uma caixa interna ondulada grossa, com uma caixa de madeira compensada usada como embalagem externa para proteção durante o transporte.
Uma válvula esfera 2PC com dispositivo de travamento pode ser instalada verticalmente?
Sim. As válvulas esfera geralmente podem ser instaladas horizontalmente ou verticalmente, inclusive com a haste apontando para cima ou para baixo, desde que a instalação seja adequada à válvula e às condições de funcionamento. O atuador ou manopla também deve permanecer acessível para operação.
O que é uma haste anti-explosão em uma válvula esférica?
Uma haste anti-explosão foi projetada para evitar que a haste da válvula seja ejetada do corpo da válvula por ação interna pressão. Este projeto oferece segurança adicional para aplicações de controle de fluidos de alta pressão.
Suas válvulas vêm com garantia?
Shangtai oferece garantia de 1 ano e suporte técnico vitalício após o período de garantia.
Existe uma quantidade mínima de pedido (MOQ)?
O MOQ varia dependendo do modelo da válvula e dos requisitos do pedido. Entre em contato conosco para obter informações específicas sobre MOQ.
