Quando limpeza, resistência à corrosão, automação compacta e fechamento confiável são importantes,Xangaifornece oVálvula de esfera de montagem direta de aço inoxidável eletropolido 1 unidadecomo uma solução prática para sistemas exigentes de controle de fluidos. Sua superfície de aço inoxidável eletropolida, estrutura de montagem direta do atuador e componentes usinados com precisão o tornam adequado para aplicações farmacêuticas, de processamento de alimentos, de tratamento de água, químicas e industriais automatizadas.

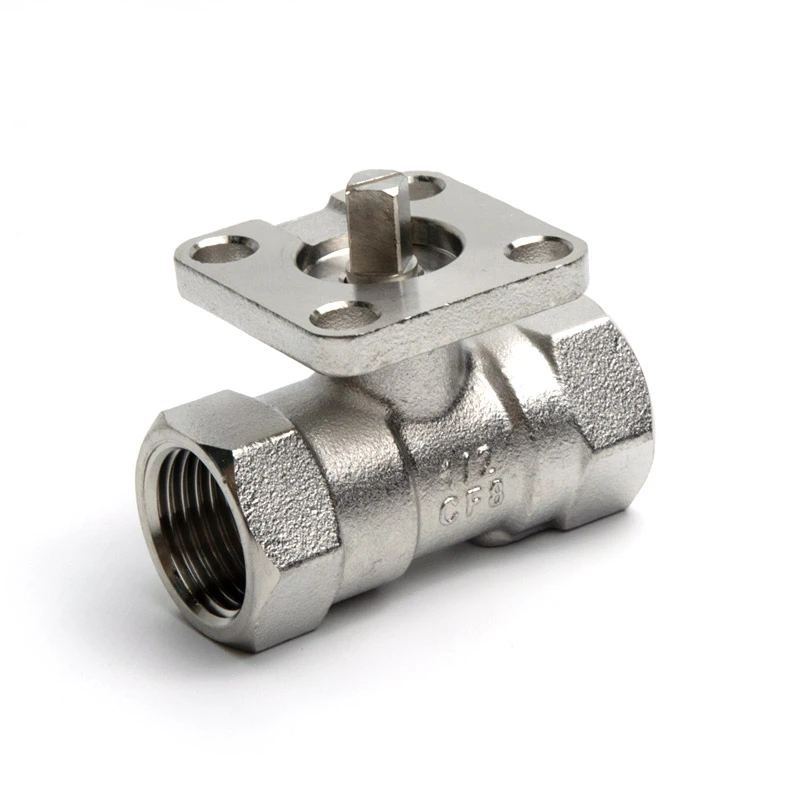

A válvula esfera de montagem direta em aço inoxidável eletropolido 1PC combina uma construção de peça única com uma superfície eletropolida e uma plataforma de montagem direta integrada. O eletropolimento cria uma superfície de aço inoxidável mais lisa e uniforme, ajudando a reduzir o acúmulo de resíduos e simplificando a limpeza. A estrutura de montagem direta permite a instalação de atuadores pneumáticos ou elétricos compatíveis sem suportes de montagem adicionais, criando uma solução de automação mais compacta. Com opções de aço inoxidável 304 e 316, conexões roscadas NPT ou BSP, faixa de tamanho de 1/4"–2" e capacidade de pressão de até 285 PSI, esse tipo de válvula esfera pode atender a uma ampla gama de requisitos de controle de fluidos industriais.
Índice
Por que escolher uma válvula esférica de aço inoxidável eletropolido?
Como o design de montagem direta melhora a automação?
O que torna prática a construção em peça única?
Onde esta válvula esférica pode ser usada?
Resumo das principais especificações
Como os compradores devem selecionar a válvula certa?
Principais vantagens para compradores industriais
Considerações sobre instalação e manutenção
Por que considerar Shangtai para seu projeto de válvula?
Por que escolher uma válvula esférica de aço inoxidável eletropolido?
A condição da superfície é uma consideração importante quando uma válvula opera em sistemas onde a limpeza, a resistência à corrosão e a eficiência da manutenção são importantes. O eletropolimento remove irregularidades microscópicas da superfície do aço inoxidável e produz um acabamento mais liso. Isto pode ajudar a reduzir áreas onde contaminantes ou resíduos de processo podem se acumular.
Para aplicações que envolvem limpeza frequente ou requisitos de higiene exigentes, uma superfície lisa da válvula pode simplificar a manutenção. O aço inoxidável também oferece uma forte combinação de durabilidade mecânica e resistência à corrosão, tornando-o adequado para uma ampla variedade de ambientes industriais.
A válvula Shangtai está disponível com aço inoxidável 304 como opção de material padrão, enquanto configurações de aço inoxidável 316 podem ser selecionadas quando as condições do projeto exigem resistência adicional à corrosão. A página do produto especifica ASTM A351 CF8 (304) para o corpo, com aço inoxidável usado para os principais componentes molhados e componentes de vedação à base de PTFE.
- Superfície de aço inoxidável eletropolida mais lisa
- Maior resistência à corrosão e contaminação superficial
- Limpeza e manutenção mais fáceis
- Adequado para sistemas de fluidos sensíveis à limpeza
- Disponível em diferentes configurações de materiais de aço inoxidável
Como o design de montagem direta melhora a automação?
A automação de válvulas industriais geralmente requer uma conexão confiável entre a válvula e um atuador. Os arranjos tradicionais podem exigir suportes separados ou ferramentas de montagem, aumentando o número de componentes e o espaço total da instalação.
Uma válvula esfera de montagem direta integra uma plataforma de montagem do atuador ao projeto da válvula. Atuadores pneumáticos ou elétricos compatíveis podem, portanto, ser instalados diretamente, ajudando a simplificar o arranjo mecânico. Isto é particularmente útil para fabricantes de equipamentos e integradores de sistemas que projetam conjuntos compactos de controle de fluidos automatizados.
A estrutura de montagem direta pode oferecer vários benefícios práticos:
- Instalação compacta:Elimina a necessidade de um suporte de montagem separado em configurações compatíveis.
- Menos componentes:Uma conexão mais simples pode reduzir o hardware adicional.
- Prontidão para automação:Suporta integração com atuação pneumática ou elétrica.
- Operação flexível:Alças estendidas também podem ser consideradas para aplicações manuais adequadas.
- Integração de sistema mais fácil:O conceito de montagem padronizado é útil para equipamentos OEM e sistemas de processos automatizados.
O que torna prática a construção em peça única?
Um corpo de válvula de esfera de peça única fornece uma construção simples para aplicações onde um arranjo de válvula compacto e robusto é preferido. A válvula usa um mecanismo operacional de esfera e haste para controlar o fluxo de fluido, enquanto a sede e os componentes de vedação fornecem a função de fechamento necessária.
A usinagem de precisão também é importante. As dimensões precisas entre o corpo, a esfera, a haste e os componentes de vedação ajudam a suportar uma operação suave e uma vedação confiável. A Shangtai especifica componentes usinados com precisão e inspeção de materiais como parte de sua abordagem de fabricação.
A válvula também incorpora uma haste anti-explosão e uma opção de dispositivo de travamento. Esses recursos podem ser valiosos em instalações industriais onde a operação controlada e a segurança mecânica são considerações importantes.
Onde esta válvula esférica pode ser usada?
A combinação de aço inoxidável eletropolido, construção compacta e montagem direta do atuador torna esta válvula apropriada para aplicações onde são necessários isolamento de fluidos e automação.
As áreas de aplicação típicas incluem:
- Equipamento farmacêutico:Útil onde superfícies lisas e componentes de controle de fluxo limpáveis são importantes.
- Processamento de alimentos:Adequado para sistemas de fluidos que exigem componentes de aço inoxidável resistentes à corrosão.
- Tratamento de água:Apropriado para pontos automatizados de isolamento e controle de fluxo.
- Processamento químico:A construção em aço inoxidável pode proporcionar durabilidade em ambientes de processo selecionados.
- Automação industrial:A montagem direta do atuador suporta abertura e fechamento automatizados.
- Equipamento OEM:Uma configuração de válvula compacta pode simplificar a integração em máquinas compactas.
A adequação da aplicação deve sempre ser avaliada em relação aos requisitos reais de fluido, pressão, temperatura, compatibilidade química, padrão de conexão e atuador.
Resumo das principais especificações
As especificações a seguir fornecem uma referência prática para engenheiros, distribuidores, compradores OEM e integradores de sistemas que avaliam esta válvula.
| Parâmetro | Especificação |
|---|---|
| Tipo de válvula | Válvula de esfera de montagem direta de aço inoxidável eletropolido 1 unidade |
| Tamanho nominal | 1/4" a 2" |
| Classe de Pressão | CL150 |
| Pressão Máxima | 285 PSI |
| Padrões de rosca | TNP/BSP |
| Padrão de design e fabricação | ASME B16.34 |
| Padrão de teste | API 598 |
| Material do Corpo | ASTM A351 CF8 (304) |
| Material da bola e da haste | ASTM A182 F304 |
| Material do assento | RPTFE (PTFE + 15% de enchimento) |
| Faixa de temperatura | -25°C a 150°C |
| Tipo de porta | Porto reduzido |
Para seleção técnica, os compradores devem verificar os desenhos dimensionais mais recentes, classificações de pressão-temperatura, configuração de material e requisitos de conexão antes de fazer um pedido.
Como os compradores devem selecionar a válvula certa?
A seleção de uma válvula esférica de aço inoxidável deve envolver mais do que simplesmente corresponder ao tamanho nominal do tubo. Os engenheiros devem considerar o ambiente operacional completo para evitar problemas de compatibilidade ou desempenho.
1. Confirme o padrão de conexão
A válvula suporta configurações roscadas NPT e BSP. O padrão de rosca selecionado deve corresponder à tubulação conectada ou ao sistema de conexão para evitar problemas de instalação.
2. Verifique a pressão e a temperatura
A pressão máxima especificada é 285 PSI, enquanto a faixa de temperatura listada é de -25°C a 150°C. As condições reais de aplicação devem permanecer dentro da classificação de pressão-temperatura aplicável.
3. Avalie a compatibilidade dos materiais
O aço inoxidável 304 e 316 oferecem diferentes níveis de resistência à corrosão. O fluido do processo, a concentração, a temperatura e os produtos químicos de limpeza devem ser considerados ao selecionar o material.
4. Determine o método operacional
Para equipamentos automatizados, confirme se é preferível um atuador pneumático ou elétrico. A estrutura de montagem direta pode ajudar a reduzir a complexidade da instalação quando o atuador é compatível com o arranjo de montagem da válvula.
5. Considere os requisitos de fluxo
Este modelo usa uma configuração de porta reduzida. Os compradores devem considerar a vazão necessária e a queda de pressão em vez de selecionar uma válvula com base apenas no tamanho do tubo. Os valores de Kv listados podem fornecer um ponto de partida útil para avaliação de vazão.
Principais vantagens para compradores industriais
Para compradores que comparam válvulas esfera de aço inoxidável, o valor desta configuração vem da combinação de tratamento de superfície, construção, compatibilidade de automação e flexibilidade de fabricação.
| Recurso | Benefício prático |
|---|---|
| Acabamento Eletropolido | Superfície mais lisa e limpeza mais fácil |
| Construção em aço inoxidável | Resistência à corrosão e durabilidade mecânica |
| Plataforma de montagem direta | Simplifica a integração do atuador |
| Corpo inteiro | Construção de válvula compacta e simples |
| Opções 304/316 | Permite a seleção de materiais para diferentes ambientes |
| Roscas NPT/BSP | Suporta diferentes requisitos de conexão de tubulação |
| Personalização OEM | Suporta especificações personalizadas e requisitos em massa |
Considerações sobre instalação e manutenção
Mesmo uma válvula de alta qualidade requer práticas adequadas de instalação e operação. Antes da instalação, inspecione as roscas, as superfícies de vedação, o corpo da válvula e a tubulação quanto a contaminação ou danos. A tubulação deve estar devidamente alinhada para evitar estresse mecânico desnecessário na válvula.
Durante o comissionamento, verifique se a válvula abre e fecha suavemente e se o atuador, se instalado, opera dentro da faixa de torque necessária. Os testes de pressão devem seguir os procedimentos de projeto e requisitos de segurança aplicáveis.
Para serviços de longo prazo, as equipes de manutenção devem verificar periodicamente:
- Vazamento externo em torno de conexões roscadas e vedações
- Torque e movimento operacional da válvula
- Montagem e alinhamento do atuador
- Sinais de corrosão ou danos superficiais
- Desempenho do assento e da vedação
- Pressão operacional e condições de temperatura
Recomenda-se seguir a documentação técnica do fabricante e os padrões industriais aplicáveis ao instalar, testar ou fazer manutenção na válvula.
Perguntas frequentes
Qual é o principal benefício de uma válvula esfera de aço inoxidável eletropolido?
O eletropolimento produz uma superfície de aço inoxidável mais lisa que pode melhorar a facilidade de limpeza, reduzir o acúmulo de resíduos na superfície e aumentar a resistência à corrosão. Isto torna a válvula particularmente atraente para aplicações industriais sensíveis à limpeza.
A válvula pode ser conectada a um atuador pneumático?
Sim. A plataforma de montagem direta foi projetada para suportar atuadores pneumáticos compatíveis. Atuadores elétricos e alças estendidas adequadas também podem ser considerados de acordo com os requisitos operacionais.
Quais tamanhos estão disponíveis?
A faixa de tamanho padrão é de 1/4" a 2". Os compradores que necessitam de outros tamanhos ou especificações personalizadas podem discutir suas necessidades com o fabricante.
A válvula suporta roscas NPT e BSP?
Sim. Estão disponíveis opções de conexão roscada NPT e BSP, permitindo que a válvula seja combinada com diferentes sistemas de tubulação.
Quais padrões estão associados a esta válvula?
As informações do produto especificam ASME B16.34 para projeto e fabricação e API 598 para testes e inspeção. Os requisitos específicos do projeto devem ser confirmados antes da aquisição.
A Shangtai pode fornecer personalização OEM?
Sim. Shangtai oferece suporte a requisitos de válvulas OEM e personalizadas, incluindo seleção de materiais, especificações, tratamento de superfície, padrões de conexão e requisitos de produção em massa.
Por que considerar Shangtai para seu projeto de válvula?
OVálvula de esfera de montagem direta de aço inoxidável eletropolido 1 unidadefoi projetado para compradores que precisam de uma combinação de qualidade de superfície lisa de aço inoxidável, construção de válvula compacta e integração de automação conveniente. Suas opções de aço inoxidável 304/316, conexões NPT ou BSP, estrutura de montagem direta do atuador e design industrial fazem dele uma escolha versátil para sistemas de controle de fluidos em vários setores.
A Shangtai oferece suporte a distribuidores, fabricantes de equipamentos OEM, integradores de sistemas e projetos industriais com soluções de válvulas personalizadas e recursos de fornecimento em massa. Se você estiver avaliando o tamanho da válvula, material, classificação de pressão, tipo de conexão, tratamento de superfície ou compatibilidade do atuador, consulte a válvula esfera de montagem direta em aço inoxidável eletropolido 1PC para obter detalhes do produto e informações de seleção.
Procurando uma solução confiável de válvula de aço inoxidável para seu próximo projeto?Compartilhe o tamanho necessário, meio de trabalho, pressão, temperatura, padrão de conexão e requisitos de automação com a Shangtai para receber configuração adequada e suporte técnico.Contate-noshoje para discutir seus requisitos de válvula OEM, personalizada ou em massa e encontrar uma solução prática para seu sistema de controle de fluidos.
