Válvula de esfera 3PC 2000WOG com base ISO 5211 para atuador

A válvula esférica Shangtai 3PC 2000WOG com base ISO 5211 para atuador é uma válvula esférica de aço inoxidável de três peças projetada para serviço liga-desliga manual ou automatizado. A válvula utiliza corpo, esfera e haste em aço inoxidável 316, com base de montagem ISO 5211 para instalação do atuador. Está disponível em conexões roscadas NPT e BSP e pode ser configurado para diferentes meios industriais e condições operacionais.

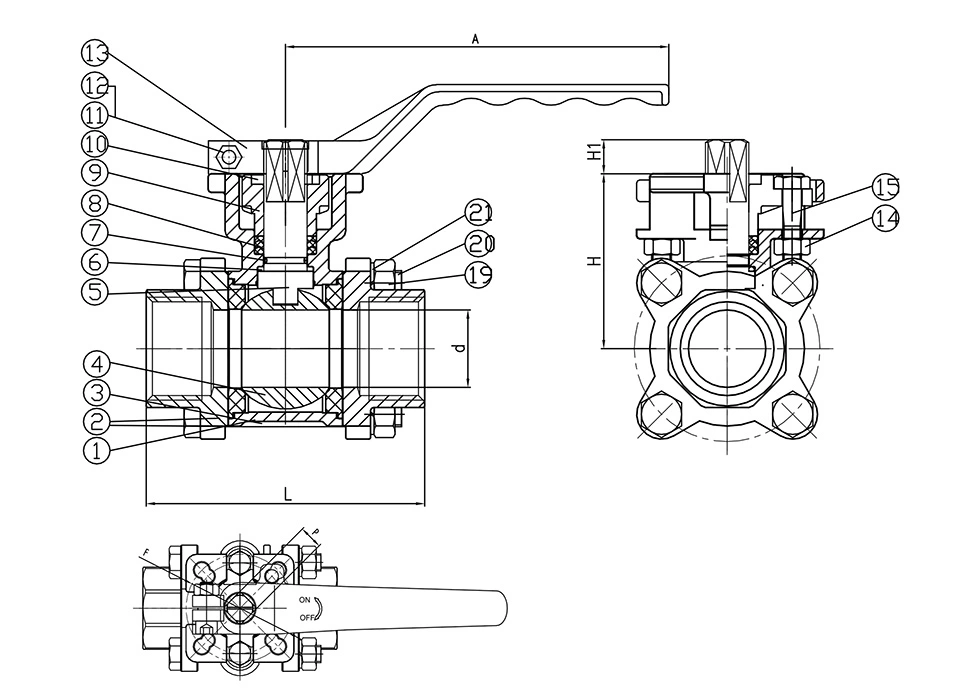

Dimensões Principais

Dimensões Gerais:

Montagem do Atuador

A Válvula Esfera 3PC 2000WOG com Base ISO 5211 para Atuador é configurada com uma base de montagem ISO 5211 para instalação do atuador. As dimensões de montagem mostradas na tabela de dimensões gerais, incluindo F e P, podem ser usadas ao verificar a compatibilidade do atuador. O atuador necessário deve ser selecionado de acordo com o tamanho da válvula, torque operacional e requisitos do sistema.

O corpo de três peças fornece acesso aos componentes internos da válvula quando for necessária inspeção ou substituição. A construção em aço inoxidável e a configuração da sede RPTFE podem ser selecionadas para meios industriais e condições operacionais compatíveis.

Aplicativos

Esta válvula pode ser usada para controle de fluido liga-desliga em sistemas de tubulação industrial, incluindo tratamento de água, serviço de petróleo e gás, processamento químico, ar comprimido, patins de equipamentos e tubulação de processo geral. A compatibilidade do meio deve ser confirmada a partir dos materiais do corpo, da sede e da vedação antes da seleção.

Para sistemas automatizados, a Válvula Esfera 3PC 2000WOG com Base para Atuador ISO 5211 pode ser combinada com um atuador pneumático ou elétrico adequado de acordo com o método de controle e torque operacional necessários.

Precauções de uso

1. Confirme se as classificações de pressão e temperatura da válvula são adequadas às condições reais de operação antes da instalação.

2. Verifique as dimensões de montagem do atuador e a interface antes de selecionar um atuador.

3. Selecione a sede da válvula, as vedações e outros componentes molhados de acordo com o meio de trabalho e a temperatura.

4. Evite impacto ou força externa excessiva no corpo da válvula, manípulo e ligações roscadas.

5. A instalação, montagem do atuador e manutenção devem ser realizadas de acordo com os procedimentos aplicáveis ​​da válvula e da tubulação.

Envio e embalagem

As válvulas são embaladas em caixas de papelão ondulado e caixas de compensado para exportação. As especificações da embalagem podem ser ajustadas de acordo com o tamanho da válvula, quantidade do pedido e requisitos de transporte.

Perguntas frequentes

1. Qual é a pressão máxima de trabalho da Válvula Esfera 3PC 2000WOG com Base ISO 5211 para Atuador?

A pressão máxima listada é 1975 PSI. A pressão de trabalho permitida deve ser confirmada de acordo com o tamanho da válvula, temperatura, meio e a classificação de pressão-temperatura aplicável.

2. Qual é o propósito da base ISO 5211?

A base ISO 5211 fornece uma interface padronizada de montagem do atuador. O tamanho do atuador e as dimensões de montagem devem ser verificados em relação às dimensões F e P da válvula antes da instalação.

3. Quais materiais são usados ​​para a válvula?

A configuração principal utiliza CF8M para o corpo e tampa, 316 para a esfera e haste, RPTFE para a sede e PTFE, Viton e aço inoxidável 304 para outros componentes listados.

4. A válvula pode ser usada com atuadores pneumáticos ou elétricos?

Sim. A válvula pode ser configurada para operação de atuador. O atuador deve ser selecionado de acordo com o tamanho da válvula, torque operacional, interface de montagem e requisitos de controle.

5. Quais padrões de conexão estão disponíveis?

As opções de conexão listadas são extremidades roscadas NPT e BSP. A conexão aplicável deve ser confirmada ao fazer um pedido.

6. Outros materiais podem ser fornecidos?

Sim. Outros materiais estão disponíveis mediante solicitação, sujeitos à configuração necessária de pressão, temperatura, meio e componente.
