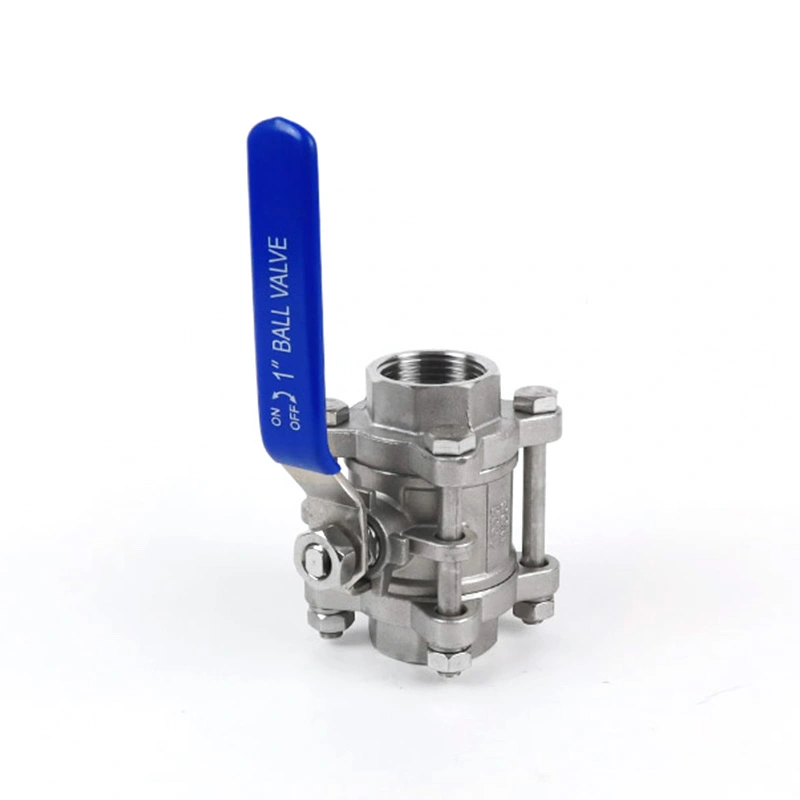

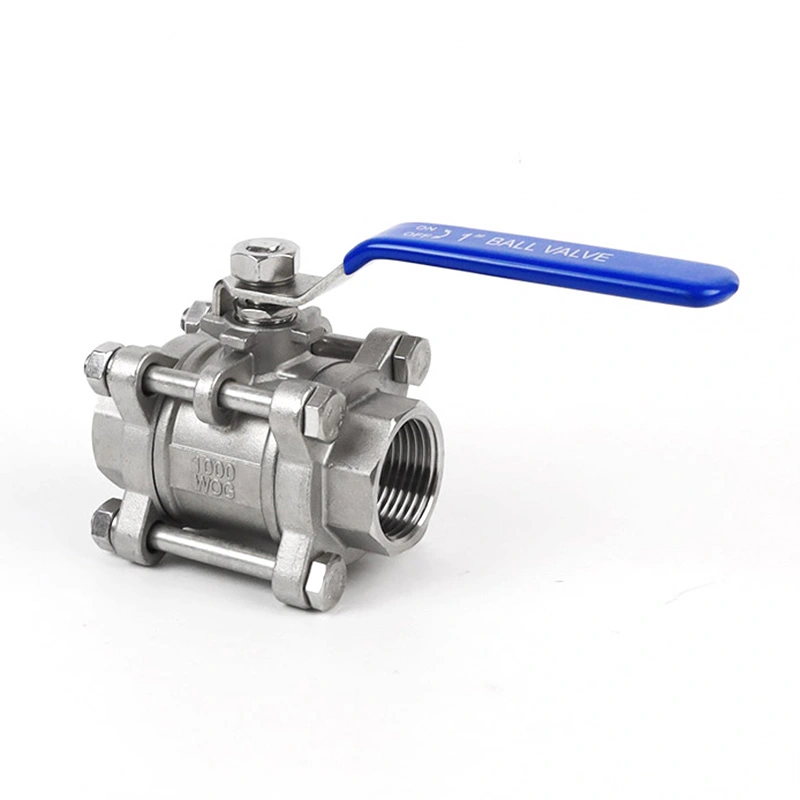

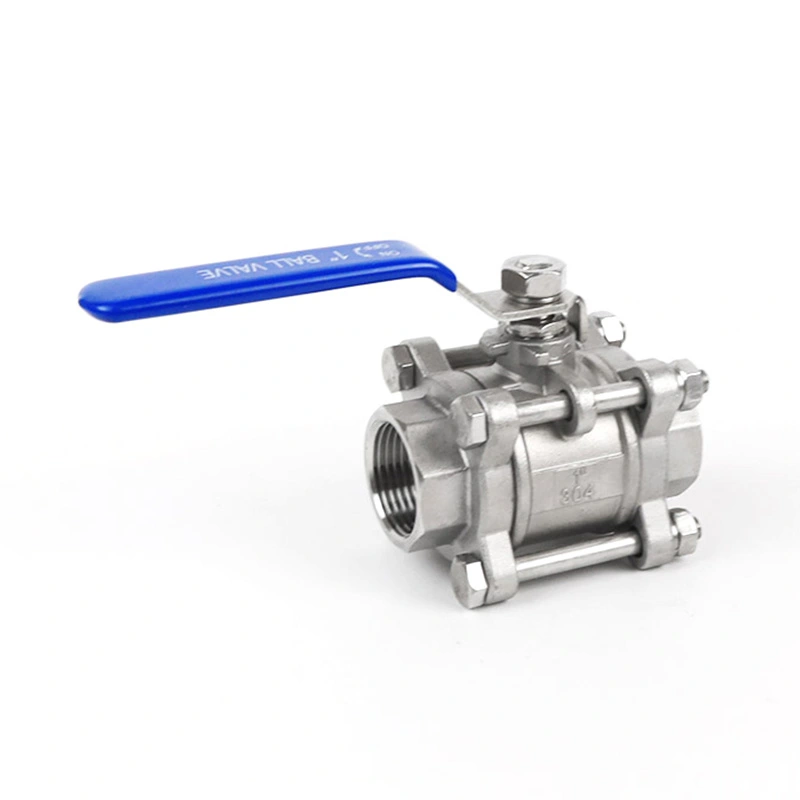

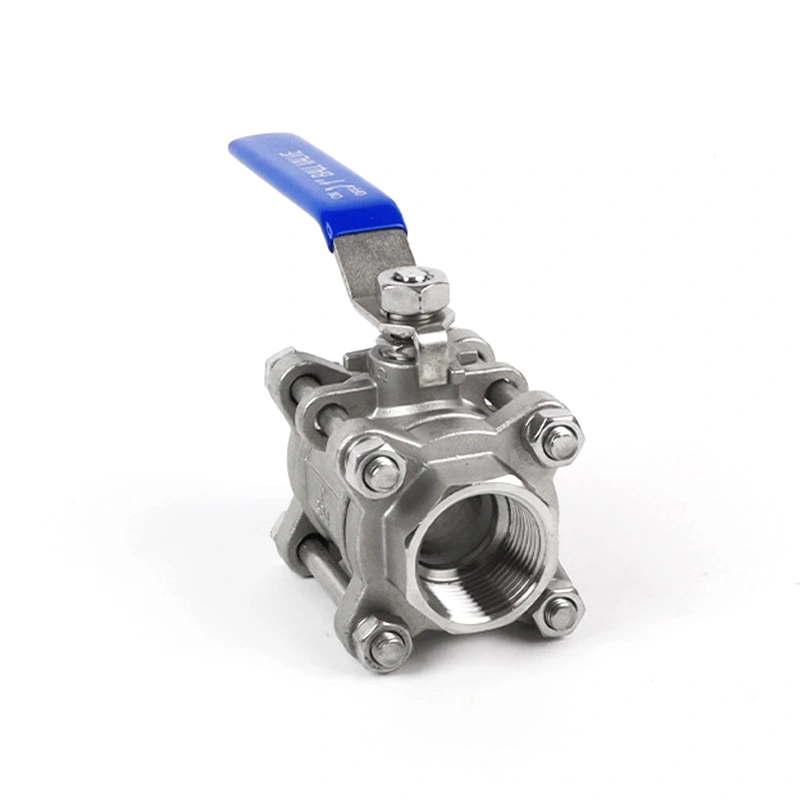

Válvula de esfera para serviço pesado 3PC com dispositivo de travamento

A válvula de esfera para serviço pesado Shangtai 3PC com dispositivo de travamento foi projetada para sistemas de tubulações industriais que exigem fechamento seguro e operação manual controlada. A construção de três peças fornece acesso aos componentes internos para manutenção, enquanto a alça travável ajuda a evitar a operação não intencional da válvula. Diferentes configurações de sede, vedação, pressão e temperatura podem ser fornecidas de acordo com o meio de trabalho e os requisitos da aplicação.

Vantagens

1. Construção resistente de três peças

O corpo reforçado de três peças foi projetado para serviços de tubulações industriais onde é necessária uma construção robusta da válvula. O design de três peças também permite que a válvula seja aberta para inspeção ou manutenção sem remover todo o corpo da válvula da tubulação.

2. Alça travável para operação controlada

O dispositivo de travamento integrado ajuda a manter a alavanca na posição selecionada da válvula e reduz o risco de operação acidental ou não autorizada. Este recurso é útil em sistemas industriais onde a posição da válvula precisa ser controlada durante a operação ou manutenção.

3. Design de haste anti-explosão

A haste é retida internamente para ajudar a evitar a ejeção da haste quando a válvula está sob pressão. Esta construção fornece um recurso de segurança adicional para serviços liga/desliga industriais.

4. Opções de materiais de aço inoxidável

A configuração de material padrão inclui opções SS316 e SS304 para corpo, esfera, haste e outros componentes. PTFE é usado para sede esférica, anel de fricção e gaxeta da haste na configuração listada. A seleção do material deve ser compatível com o meio de trabalho, pressão e temperatura.

5. Capacidade de pressão e temperatura

A válvula é especificada com uma classe de pressão CL150, uma pressão máxima de 540 PSI e uma faixa de temperatura de -25°C a 150°C de acordo com a configuração listada. A pressão de trabalho real permitida deve ser verificada em relação às condições de pressão e temperatura aplicáveis ​​antes da seleção.

6. Fabricação de fábrica e controle de qualidade

A Shangtai gerencia a produção, usinagem, montagem, inspeção e testes de pressão de válvulas em sua fábrica. A documentação do material e os certificados CE e ISO 9001 aplicáveis ​​podem ser fornecidos de acordo com os requisitos do produto e do pedido.

Dimensões Principais

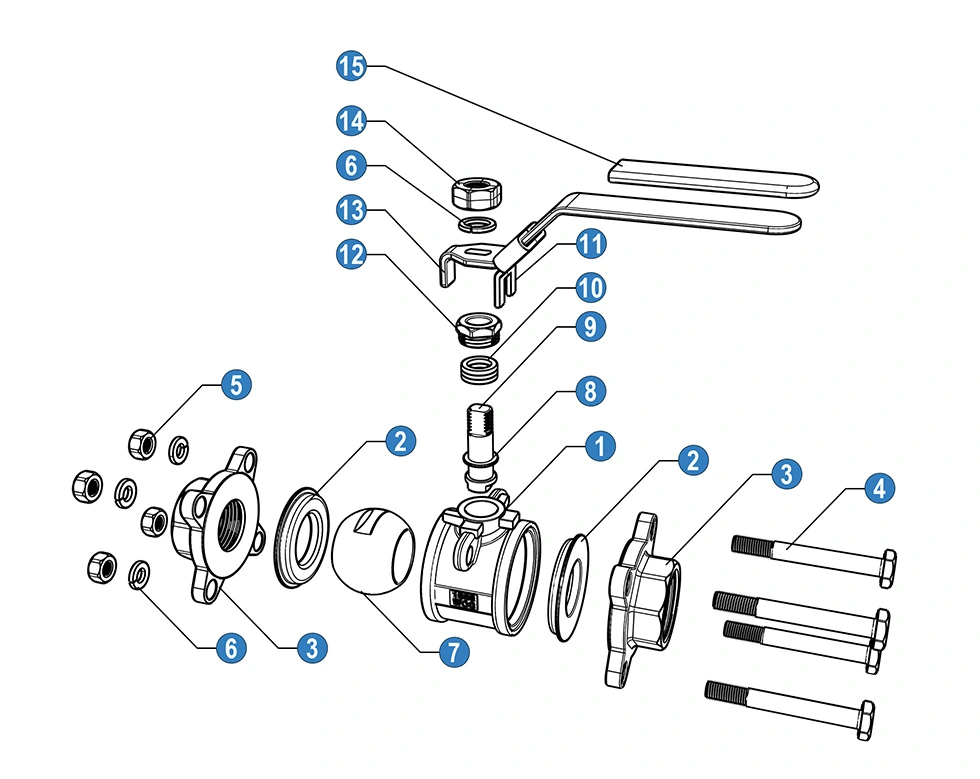

Materiais e Componentes

* N: Extremidades da rosca conforme ANSI B 2.1 NPT

*B: Extremidades da rosca conforme BS21 BSP

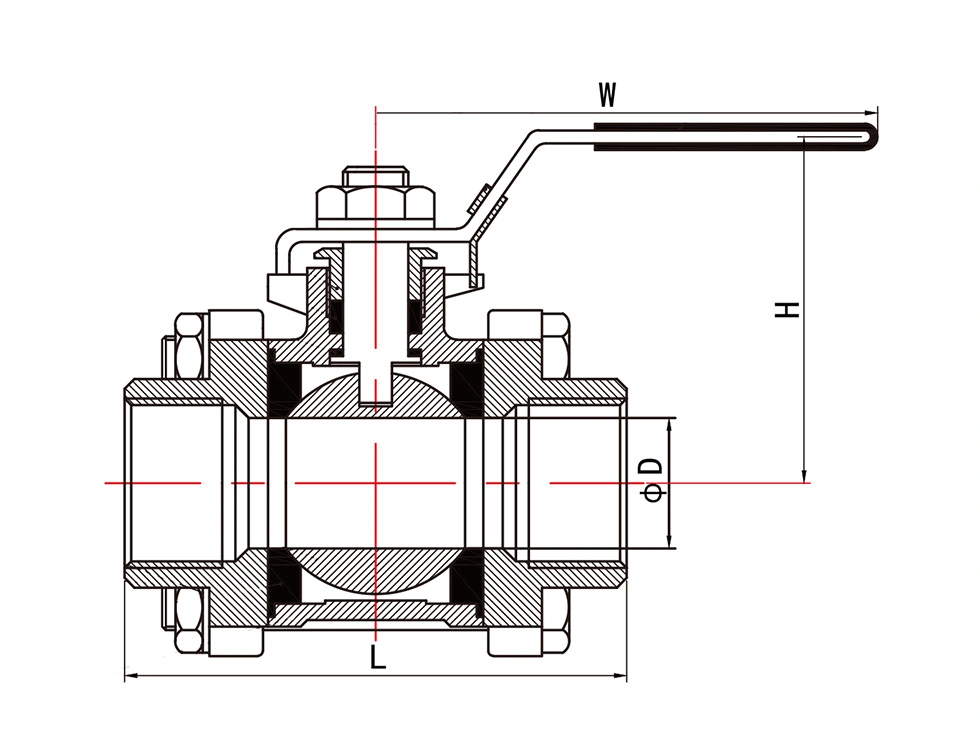

Dimensões Gerais

Valores de Kv

Kv (m3/h) = Vazão de água em metros cúbicos por hora que gerará uma queda de pressão de 1 bar na válvula.

Aplicativos

A válvula de esfera para serviço pesado 3PC com dispositivo de travamento é adequada para tubulações industriais e aplicações de equipamentos onde o fechamento manual e a operação controlada da válvula são necessários, incluindo:

Petróleo e Gás

Processamento Químico

Plantas Petroquímicas

Tratamento de Água

Sistemas de energia e utilidades

HVAC e tubulações industriais

Sistemas de Ar Comprimido

Marinha e Construção Naval

Perguntas frequentes

1. O que é uma válvula esférica 3PC para serviço pesado com dispositivo de travamento?

É uma válvula de esfera de três peças projetada para serviços liga/desliga industriais e equipada com um dispositivo de travamento na alça. A construção de três peças permite acesso aos componentes internos da válvula para inspeção e manutenção.

2. Qual é a finalidade do dispositivo de travamento?

O dispositivo de travamento ajuda a fixar a alavanca na posição aberta ou fechada selecionada e reduz a possibilidade de operação não intencional da válvula durante o serviço ou manutenção normal.

3. Que pressão e temperatura esta válvula pode suportar?

A configuração listada possui uma classe de pressão CL150, uma pressão máxima de 540 PSI e uma faixa de temperatura de -25°C a 150°C. A pressão real permitida deve ser confirmada de acordo com o tamanho da válvula, temperatura, meio e classificação de pressão-temperatura aplicável.

4. Que materiais estão disponíveis?

A configuração listada usa componentes SS316 e SS304, com PTFE usado para sede esférica, anel de fricção e gaxeta da haste. Outras opções de materiais podem estar disponíveis dependendo do meio operacional e dos requisitos da aplicação.

5. Quais padrões de conexão estão disponíveis?

A válvula está disponível com extremidades roscadas NPT e BSP. As extremidades da rosca NPT seguem ANSI B 2.1 NPT, enquanto as extremidades da rosca BSP seguem BS21 BSP de acordo com a especificação fornecida.

6. Qual é o valor Kv de uma válvula esfera?

Kv indica a vazão de água em metros cúbicos por hora que produz uma queda de pressão de 1 bar na válvula. Os valores de Kv listados podem ser usados ​​como referência ao avaliar a capacidade de vazão para diferentes tamanhos de válvulas.

7. A válvula pode ser personalizada para diferentes aplicações?

Sim. Shangtai pode discutir diferentes configurações de corpo, sede, vedação, pressão, temperatura, conexão e material de acordo com o meio de trabalho e requisitos de aplicação. Outros materiais estão disponíveis mediante solicitação.

8. Quais padrões são usados ​​para a válvula?

A especificação fornecida faz referência à ASME B16.34 para projeto, fabricação e classificações de pressão-temperatura, enquanto a API 598 é usada para testes e inspeção. A norma aplicável deve ser confirmada para a configuração e pedido específico da válvula.

9. Podem ser fornecidos documentos de material e qualidade?

Sim. A documentação do material e os certificados CE e ISO 9001 aplicáveis ​​podem ser fornecidos de acordo com a configuração do produto e os requisitos do pedido.

10. Shangtai é um fabricante?

Sim. A Shangtai fabrica a válvula e gerencia produção, usinagem, montagem, inspeção e processos de fornecimento relacionados em sua fábrica em Wenzhou, China.
