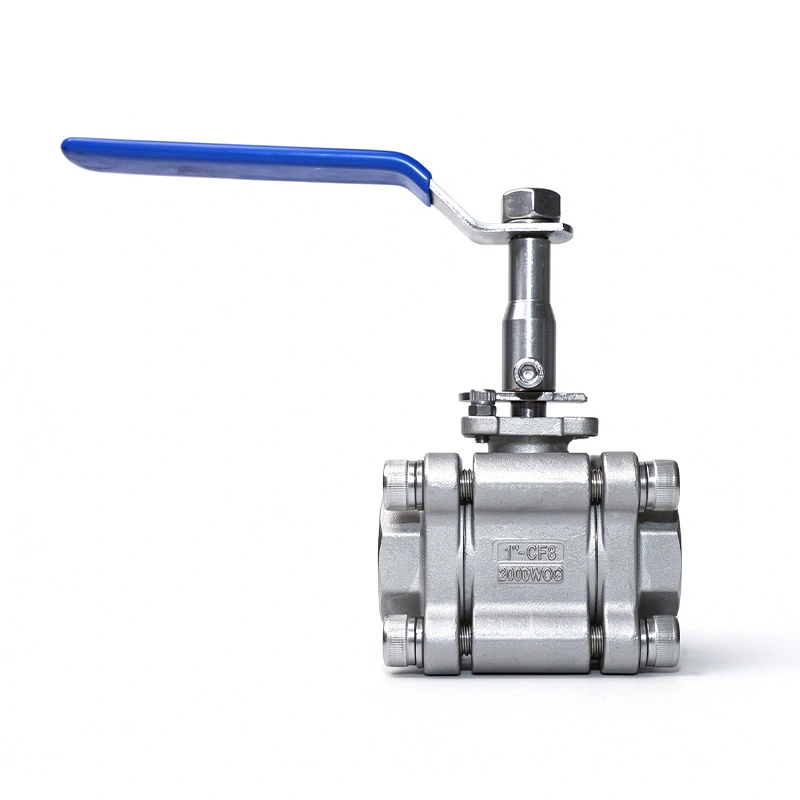

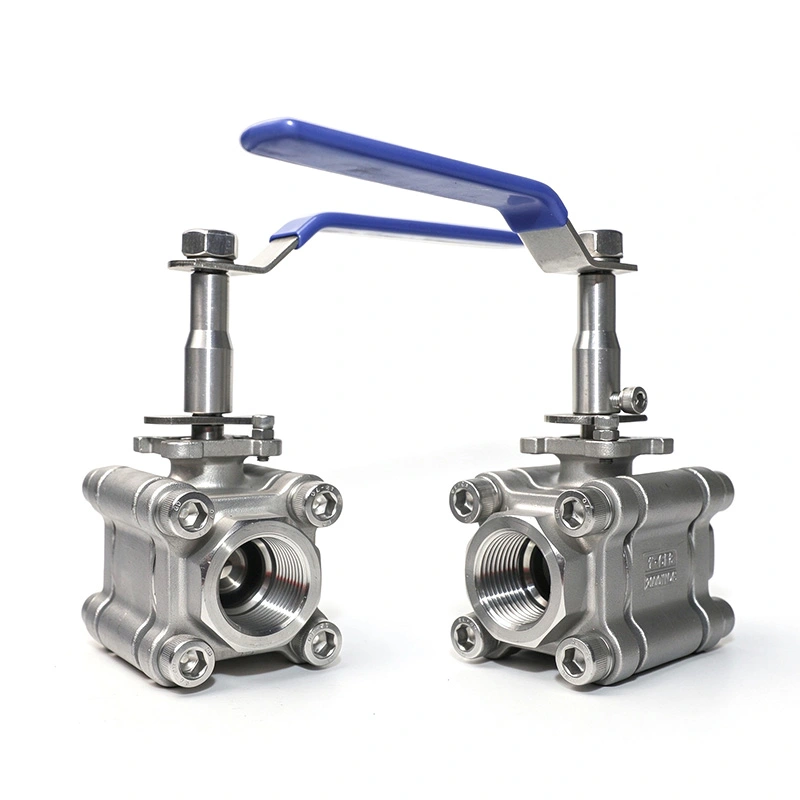

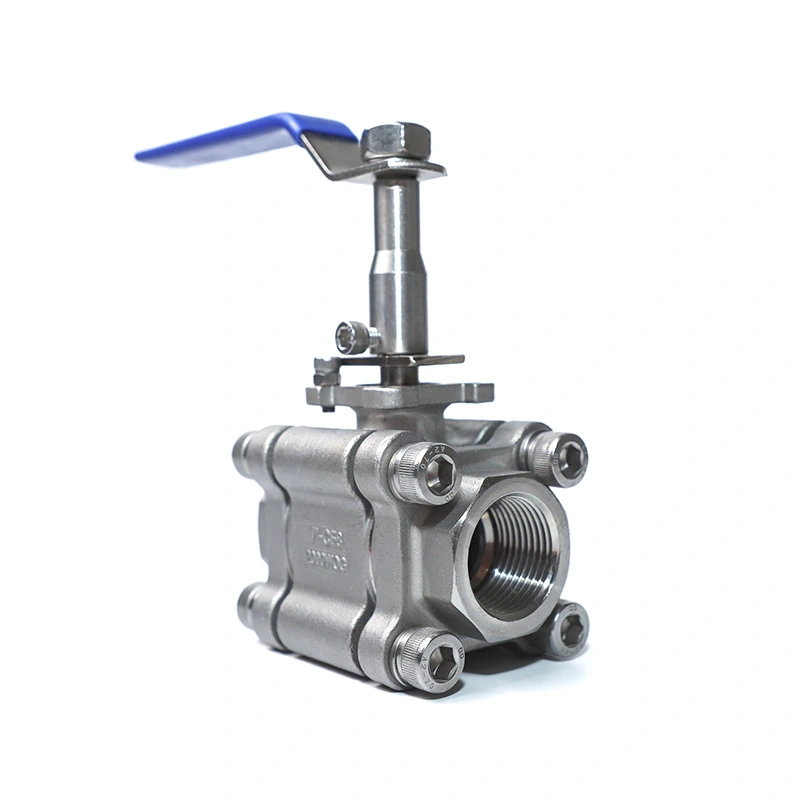

Haste estendida da válvula de esfera de aço inoxidável 3PC 2000WOG

A haste estendida da válvula de esfera de aço inoxidável 3PC 2000WOG foi projetada para tubulações isoladas, instalações enterradas e outras aplicações onde o ponto de operação da válvula precisa ser estendido. A válvula possui um aço inoxidável 316 corpo, esfera e haste, construção de três peças e conexões roscadas NPT ou BSP. A haste estendida permite válvula a ser operada longe da seção isolada ou enterrada da tubulação.

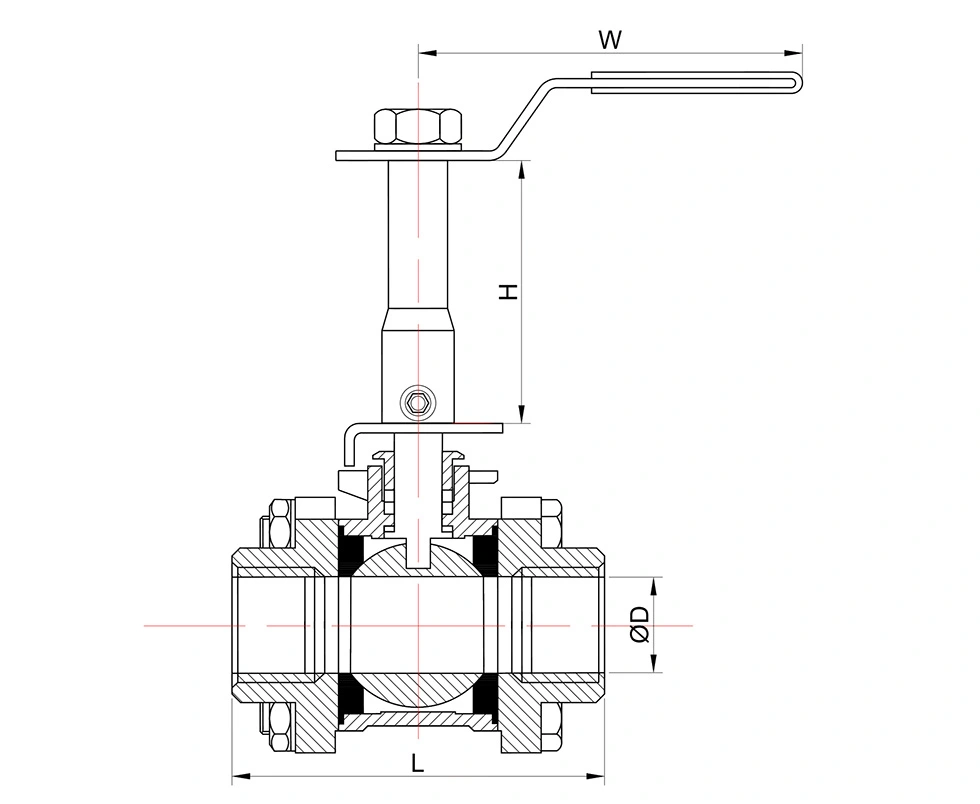

Dimensões Principais

Dimensões Gerais:

Principais recursos

1. Haste estendida para tubulações isoladas e enterradas

A haste estendida coloca o ponto de operação acima ou longe da área de conexão da tubulação. Esta configuração é útil onde o isolamento da tubulação, a instalação subterrânea ou o acesso limitado dificultam a operação de uma haste padrão. A haste também utiliza uma estrutura anti-explosão para serviço de pressão.

2. Construção em aço inoxidável 316

O corpo é feito de aço inoxidável ASTM A351 CF8M, enquanto a esfera e a haste usam ASTM A182 F316. Esses materiais fornecem resistência à corrosão para aplicações compatíveis com água, óleo, gás e fluidos industriais. O assento RPTFE é especificado para a faixa de temperatura e condições de serviço listadas.

3. Corpo de três peças

O corpo de três peças permite acesso aos componentes internos para inspeção e manutenção. A válvula pode ser desmontado quando a sede, as vedações ou outras peças internas precisam ser verificadas ou substituídas, o que é útil para manutenção de sistemas de dutos instalados.

4. Classificação de pressão 2000WOG

A haste estendida da válvula esférica de aço inoxidável 3PC 2000WOG é especificada para controle de fluido liga-desliga de alta pressão, com um pressão máxima de 1975 PSI listada nos dados do produto. A pressão de trabalho aplicável deve ser confirmada de acordo com o tamanho da válvula, temperatura, meio e a classificação de pressão-temperatura relevante.

Padrões e Controle de Qualidade

A válvula é fabricada de acordo com os requisitos ISO 17292/API 608, com classificações de pressão-temperatura referenciadas conforme ASME B16.34 e testes e inspeção de acordo com API 598. A inspeção de produção inclui material recebido verificações, testes de pressão, testes de vedação e inspeção de válvulas acabadas.

A documentação ISO 9001 e CE está disponível para configurações de válvula aplicáveis. Relatórios de testes de materiais também podem ser fornecido de acordo com os requisitos do pedido e da documentação.

Aplicativos

A haste estendida da válvula esférica de aço inoxidável 3PC 2000WOG pode ser usada em sistemas de tubulação onde a válvula estendida operação é necessária, incluindo linhas de processo isoladas, tubulações enterradas, tratamento de água, sistemas de petróleo e gás, processamento químico e controle geral de fluidos industriais.

Antes da seleção, verifique o meio da tubulação, pressão operacional, temperatura, padrão de conexão e disponibilidade espaço de instalação. A compatibilidade do material também deve ser confirmada para o corpo, esfera, haste e sede.

Perguntas frequentes

1. Para que serve a haste estendida?

A haste estendida é usada para tubulações isoladas, instalações enterradas e outros locais onde a válvula O ponto de operação precisa ser posicionado longe da conexão da tubulação. Ele fornece acesso à válvula sem remover o isolamento circundante ou expor a seção enterrada da tubulação.

2. Quais materiais são usados ​​para a válvula?

O corpo é ASTM A351 CF8M (316), enquanto a esfera e a haste são ASTM A182 F316. O assento padrão é RPTFE (PTFE+15%fv). Outros materiais estão disponíveis de acordo com as condições de serviço exigidas.

3. Qual faixa de pressão e temperatura a válvula suporta?

Os dados do produto listam uma pressão máxima de 1.975 PSI e uma faixa de temperatura de -25°C a 150°C. Real permitido a pressão depende do tamanho da válvula, da temperatura, do meio e da classificação de pressão-temperatura aplicável.

4. Quais conexões de thread estão disponíveis?

As conexões de rosca padrão são NPT e BSP. Outros requisitos de conexão podem ser discutidos de acordo com o especificação do gasoduto.

5. O material e os componentes de vedação podem ser personalizados?

Sim. Outros materiais de corpo, esfera, haste, sede e vedação podem ser fornecidos de acordo com o meio operacional, pressão e requisitos de temperatura.

6. Quais documentos estão disponíveis?

A documentação do produto aplicável pode incluir relatórios de testes de materiais, registros de inspeção e ISO 9001 ou CE documentação para a configuração da válvula relevante.

7. Como a válvula é embalada para exportação?

As válvulas são embaladas em caixas de papelão ondulado e caixas de compensado para exportação. A embalagem pode ser ajustada de acordo com o tamanho da válvula, quantidade do pedido e requisitos de transporte.
