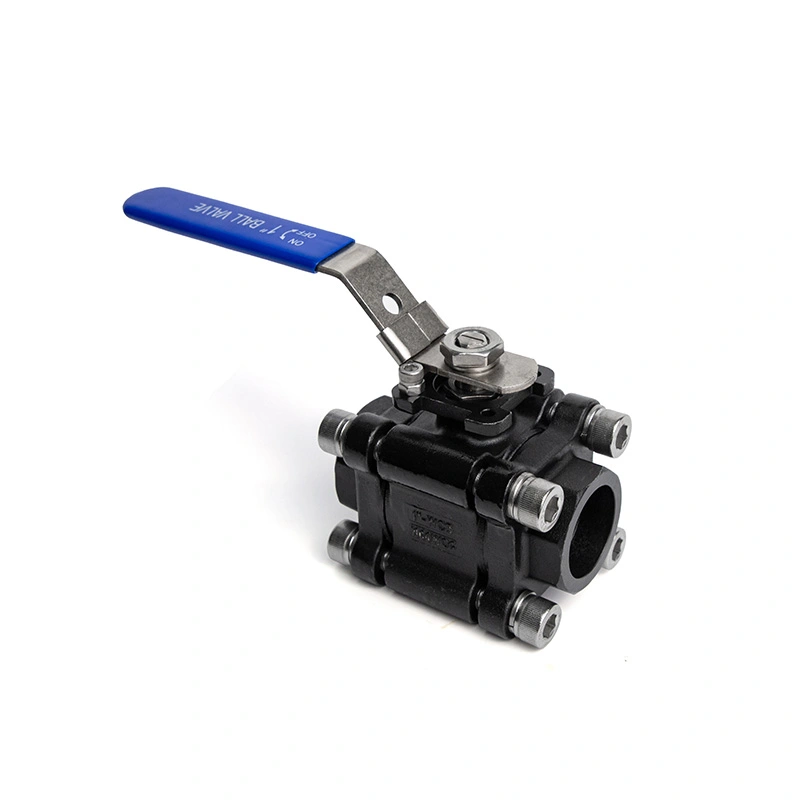

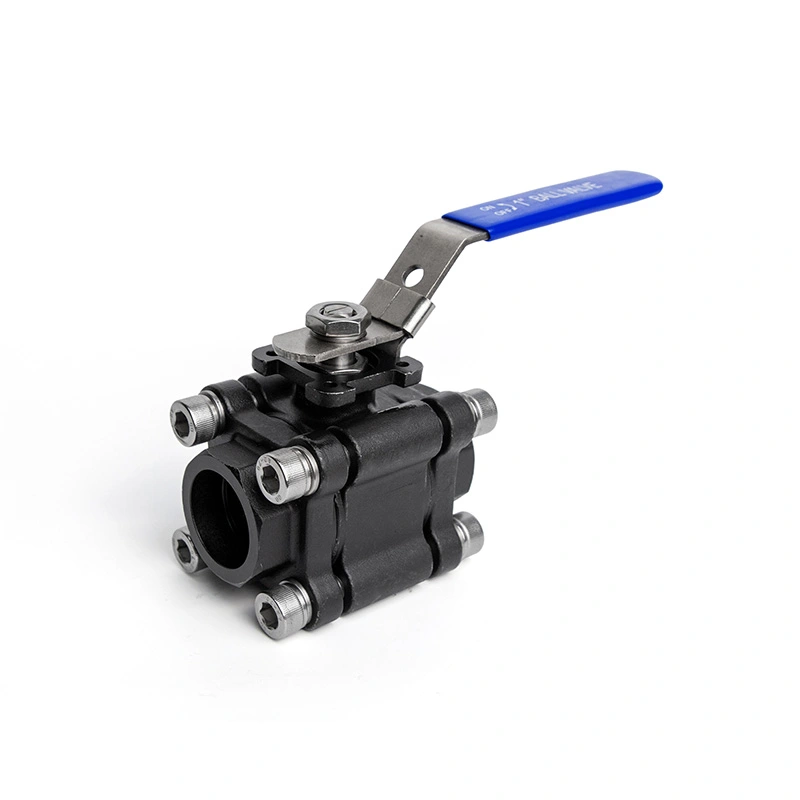

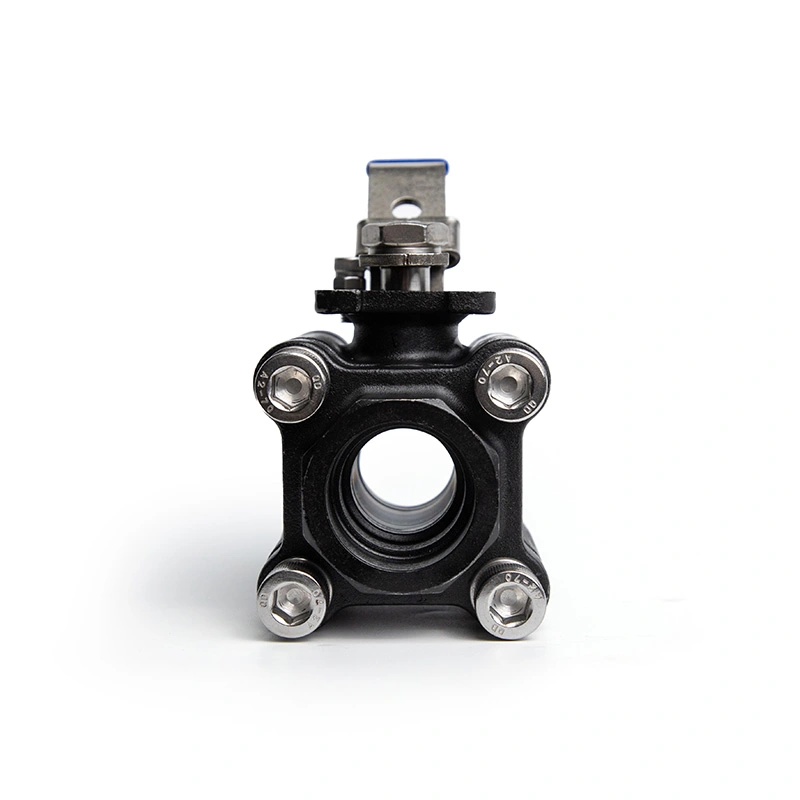

Válvula de esfera de aço carbono 3PC 2000WOG

A válvula esférica de aço carbono 3PC 2000WOG é uma válvula esférica de três peças com haste estendida para tubulações isoladas, instalações enterradas e aplicações onde o ponto de operação precisa ser ampliado. A classificação 2000WOG e a construção de três peças o torna adequado para controle de fluido liga-desliga de alta pressão. A válvula pode ser desmontada para inspeção e substituição de sedes ou vedações.

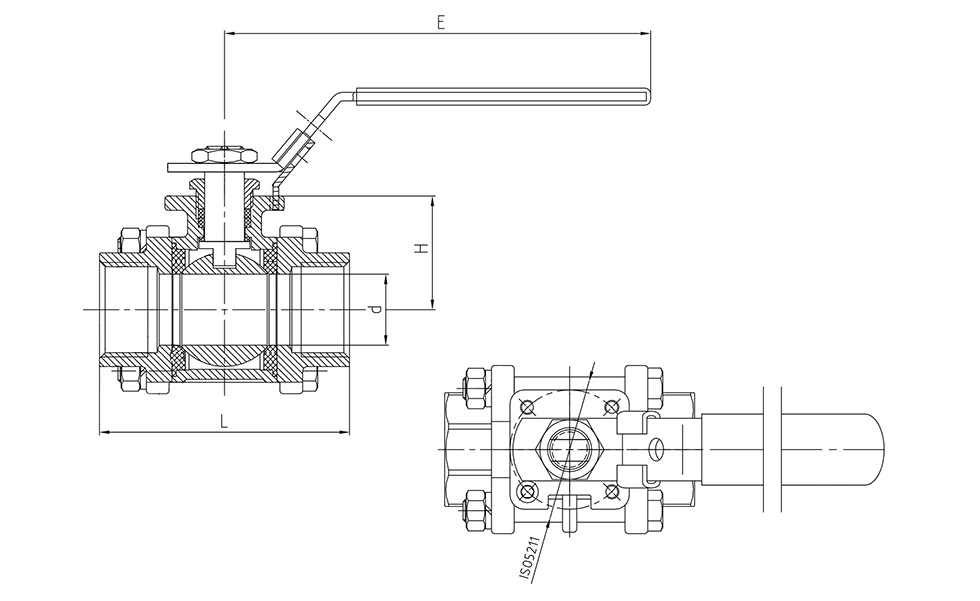

Dimensões Principais

N: Extremidades da rosca de acordo com ANSI B 2.1 NPT
B: Extremidades da rosca de acordo com BS21 BSP

Principais recursos

1. Haste estendida para condições especiais de instalação

A haste estendida fornece acesso ao ponto de operação da válvula quando a tubulação está isolada, enterrada ou instalada em um local com acesso limitado. A estrutura da haste anti-explosão ajuda a reter a haste dentro do corpo da válvula quando a válvula está sob pressão.

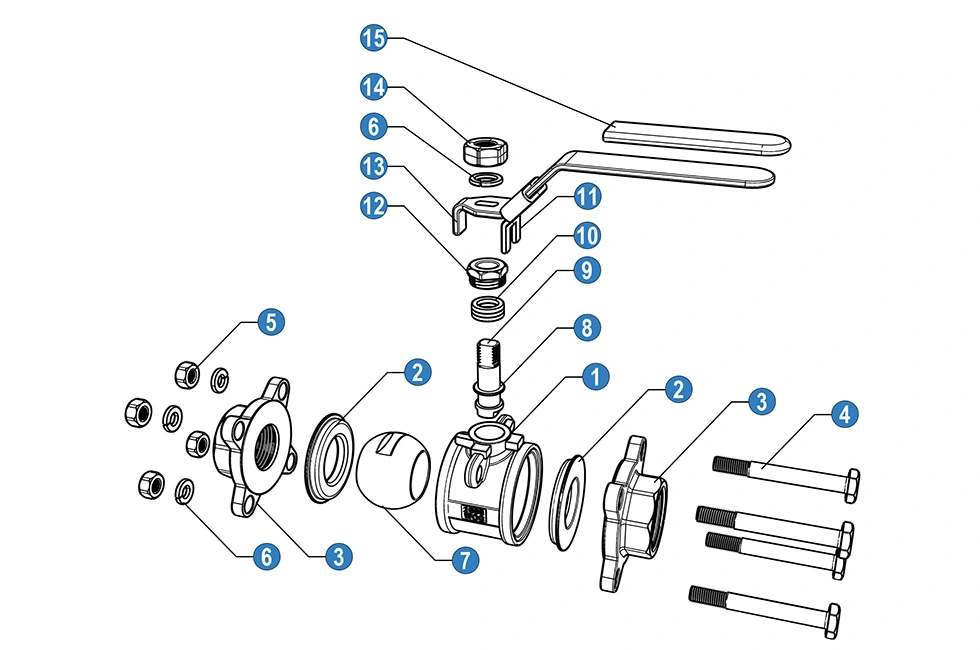

2. Construção de três peças

O corpo de três peças permite que a válvula seja aberta para inspeção e manutenção. Assentos, vedações e outros componentes internos os componentes podem ser acessados para substituição quando necessário. Esta construção é prática para tubulações industriais sistemas onde a manutenção periódica é necessária.

3. Pressão máxima de 1975 PSI

OVálvula de esfera de aço carbono 3PC 2000WOGestá listado com uma pressão máxima de 1975 PSI. O a pressão de trabalho aplicável depende do tamanho da válvula, da temperatura, do meio e da classificação de pressão-temperatura. O A designação 2000WOG refere-se a serviços de água, petróleo e gás sob as condições de classificação aplicáveis.

4. Conexões NPT e BSP

A válvula está disponível com conexões roscadas NPT e BSP. A seleção da conexão deve corresponder ao pipeline requisitos padrão e de instalação.

Materiais e Padrões

A configuração fornecida utiliza ASTM A351 316 para o corpo da válvula, ASTM A182 F316 para a esfera e haste e RPTFE (PTFE+15%fv) para o assento. Outros materiais estão disponíveis mediante solicitação de acordo com as condições de serviço exigidas.

O projeto e a fabricação são baseados na ISO 17292/API 608. Os testes e a inspeção seguem a API 598, enquanto as classificações de pressão-temperatura são referenciadas à ASME B16.34. A faixa de temperatura listada é de -25°C a 150°C.

Controle de qualidade

A inspeção de produção abrange a verificação do material recebido, testes de pressão, testes de vedação e válvula acabada inspeção. Relatórios de testes de materiais e documentação aplicável do produto podem ser fornecidos de acordo com a válvula requisitos de configuração e pedido.

A documentação ISO 9001 e CE está disponível para configurações aplicáveis. O material, a sede e os componentes de vedação podem também ser selecionado de acordo com a pressão, temperatura e meio necessários.

Aplicativos

A válvula esférica de aço carbono 3PC 2000WOG pode ser considerada para serviço liga-desliga de alta pressão em tubulações industriais sistemas, incluindo tratamento de água, petróleo e gás, processamento químico, ar comprimido e controle geral de fluidos. O a haste estendida é particularmente útil quando o isolamento ou a profundidade de instalação dificultam a instalação de uma haste de válvula padrão acesso.

Antes da seleção, confirme a pressão de trabalho, temperatura, meio, tamanho da válvula, tipo de conexão e disponibilidade espaço de instalação. A compatibilidade do material deve ser verificada para o corpo, esfera, haste e sede.

Perguntas frequentes

1. Qual é a pressão máxima de trabalho da válvula esférica de aço carbono 3PC 2000WOG?

Os dados do produto listam uma pressão máxima de 1975 PSI. A pressão de trabalho real permitida deve ser confirmada de acordo com o tamanho da válvula, temperatura, meio e classificação de pressão-temperatura aplicável.

2. Para que serve a haste estendida?

A haste estendida é usada para tubulações isoladas, instalações enterradas e locais onde a operação da válvula ponto precisa ser posicionado longe da conexão do gasoduto.

3. Quais conexões de thread estão disponíveis?

Conexões roscadas NPT e BSP estão disponíveis. A conexão deve ser selecionada de acordo com o padrão do gasoduto e requisitos de instalação.

4. Os materiais da válvula podem ser personalizados?

Sim. Outros materiais de corpo, esfera, haste, sede e vedação podem ser fornecidos de acordo com o meio, pressão exigidos e temperatura.

5. Que documentos podem ser fornecidos?

Relatórios de testes de materiais e inspeções aplicáveis ou documentos de produtos podem ser fornecidos de acordo com a válvula requisitos de configuração e pedido. A documentação ISO 9001 e CE está disponível para configurações aplicáveis.

6. Como a válvula é embalada para exportação?

As válvulas são embaladas em caixas de papelão ondulado e caixas de compensado para exportação. As especificações da embalagem podem ser ajustado de acordo com o tamanho da válvula, quantidade e requisitos de transporte.
