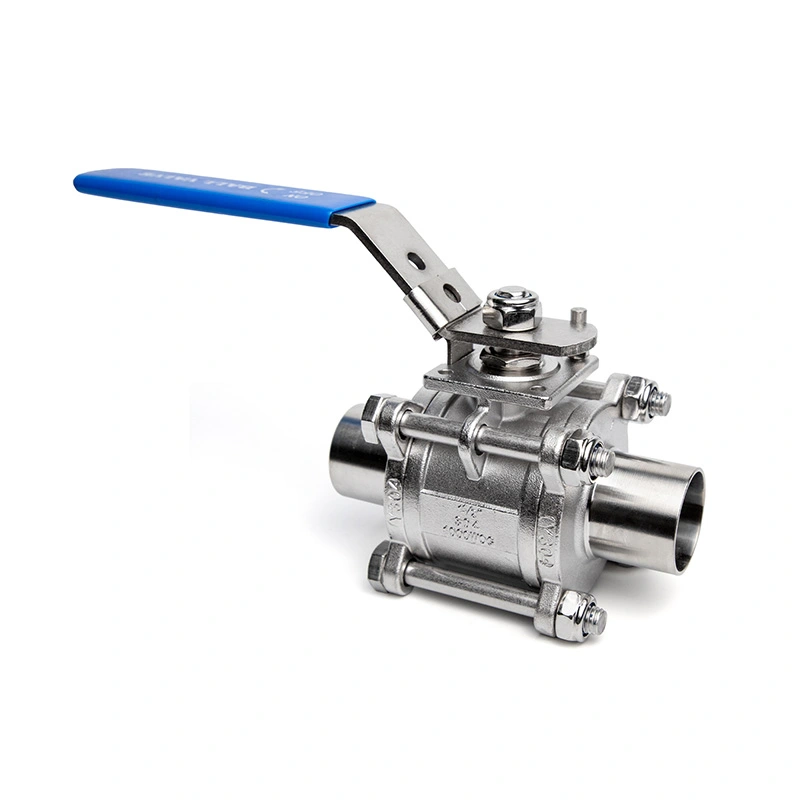

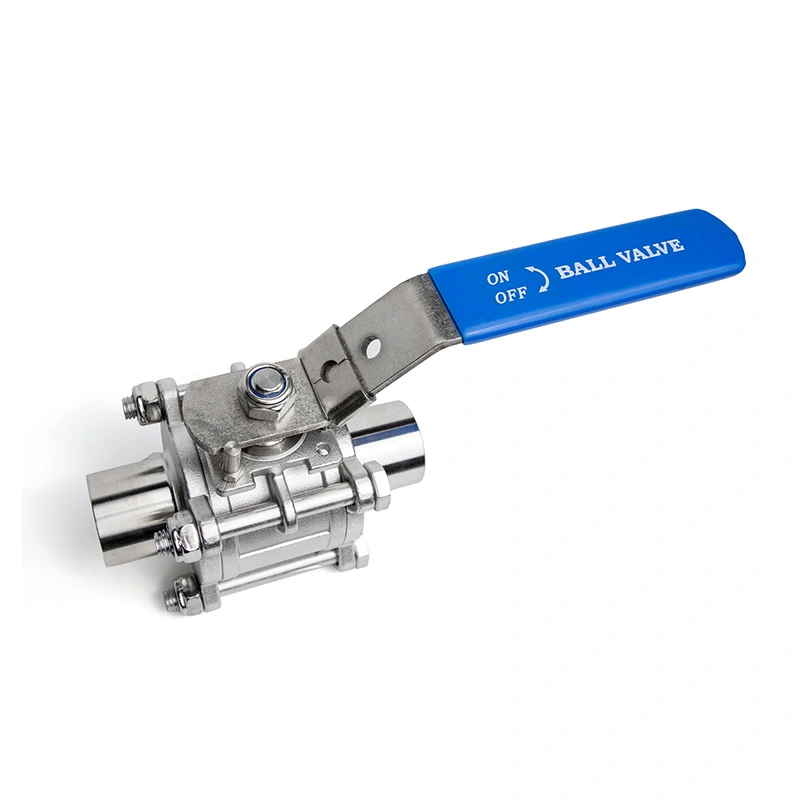

Válvula de esfera sanitária soldada de topo totalmente encapsulada de 3 peças

A válvula de esfera sanitária Shangtai de 3 peças totalmente encapsulada soldada a topo está disponível em aço inoxidável 304/316 com extremidades soldadas a topo com acabamento em aproximadamente Ra 0,15μm. Suas vedações totalmente encapsuladas e seu caminho de fluxo interno suave são projetados para reduzir resíduos de produto e apoiar a limpeza CIP/SIP. A documentação ISO 9001 e CE está disponível para configurações aplicáveis, tornando a válvula adequada para sistemas higiênicos de processamento de fluidos.

Enviar consulta

Descrição do produto

Esta válvula de esfera sanitária totalmente encapsulada de 3 peças usa extremidades soldadas para conexão permanente a sistemas de tubulação higiênicos. As superfícies interna e externa das extremidades da solda são usinadas com uma rugosidade superficial de aproximadamente Ra 0,15 μm, proporcionando uma superfície de soldagem lisa e reduzindo áreas onde resíduos podem se acumular ao redor da junta.

A válvula utiliza vedações totalmente encapsuladas, com o elemento de vedação elástico encerrado dentro de uma estrutura protetora lisa para limitar as lacunas expostas e a retenção do produto. Disponível em aço inox 304 ou 316, pode ser fornecido com passagem de fluxo interna polida para processamento sanitário e limpeza CIP/SIP. A construção de três peças permite acesso aos componentes internos de vedação para inspeção e substituição após a válvula ter sido isolada e despressurizada.

Dimensões Principais

Tamanho	1/4"- 6"
Classe de Pressão	CL150
Extremidades de solda sanitária	EN10357(DIN11850)/ISO1127
Pressão Máxima	285 PSI
Padrões de design e fabricação	ASME B16.34
Teste e inspeção	API598
Classificações de pressão-temperatura	ASME B16.34
Faixa de temperatura	-25℃~150℃
Material do corpo	ASTM A351 CF8M（316）
Material da bola	ASTM A182 F316
Material da haste	ASTM A182 F316
Material do assento	RPTFE(PTFE+15%fv)
Opções	Outros materiais estão disponíveis mediante solicitação.

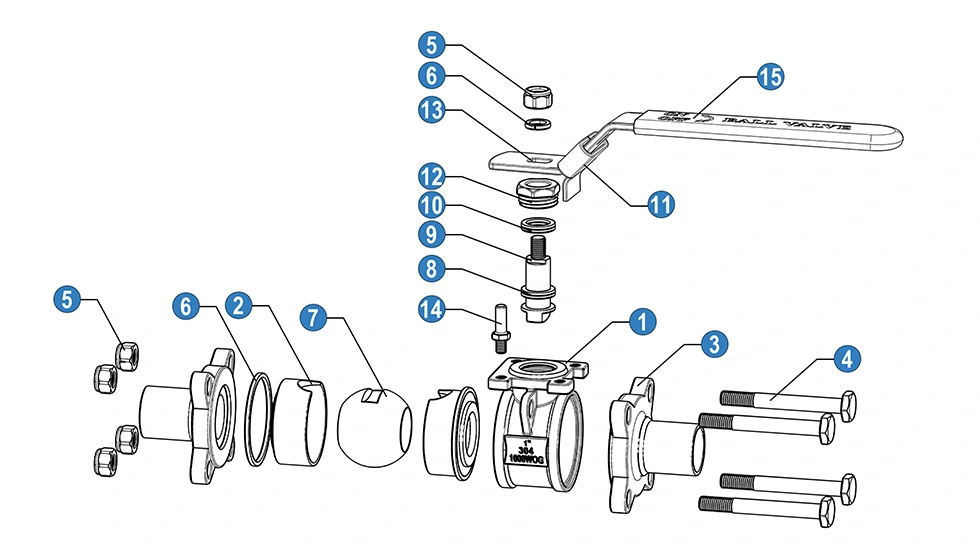

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

Não	Nãome	*Material (N/B)**
1	Corpo	SS 316	SS 304
2	Assento Esférico	PTFE	PTFE
3	Boné	SS 316	SS 304
4	Parafuso	SS 304	SS 304
5	Nãoz	SS 304	SS 304
6	Arruela de pressão	SS 304	SS 304
7	Bola	SS 316	SS 304
8	Anel de fricção	PTFE	PTFE
9	Tronco	SS 316	SS 304
10	Embalagem de haste	PTFE	PTFE
11	Dispositivo de bloqueio	SS 304	SS 304
12	Glândula	SS 316	SS 304
13	Lidar	SS	SS
14	Parar pino	SS 201	SS 201
15	Manga de alça	PVC	PVC

· N: Extremidades da rosca conforme ANSl B 2.1 NPT
· B: Extremidades de rosca conforme BS21 BSP

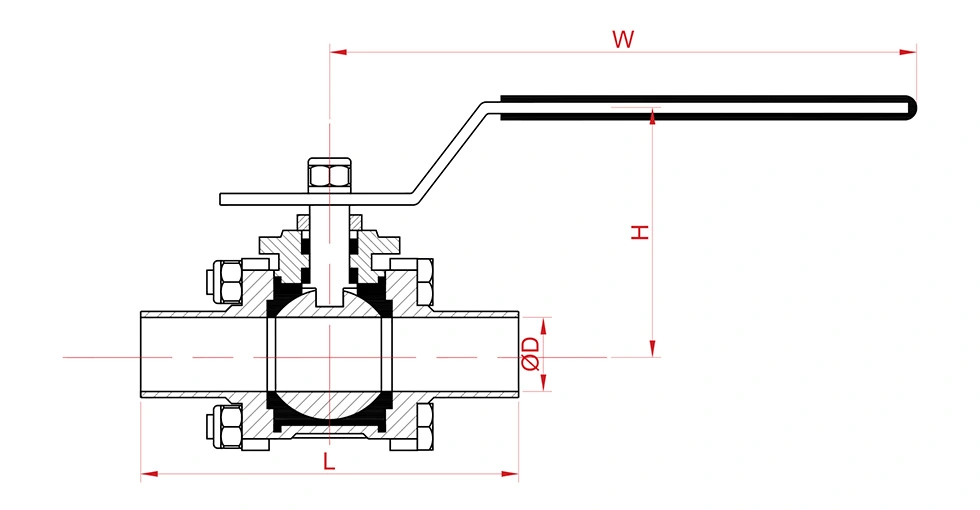

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

Dimensões Gerais

Tamanho	Dimensões (mm)				Peso (kg)
Tamanho	D	W	H	eu(+-2)	Peso (kg)
1/4"	8	102	54	52	0.22
3/8"	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

VALORES Kv

Kv (m3/h) = Vazão de água em metro cúbico por hora que gerará uma queda de pressão de 1 b barra através da válvula.

Tamanho	Dimensões (mm)				Peso (kg)
Tamanho	D	W	H	eu(+-2)	Peso (kg)
1/4"	8	102	54	52	0.22
3/8"	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

Vantagens do produto

1. Extremidades de solda de topo torneadas com precisão

Ambas as superfícies interna e externa das extremidades de solda são usinadas com precisão para Ra ≈ 0,15μm, garantindo alta coaxialidade e ajuste perfeito com tubulações sanitárias no local, garantindo qualidade de soldagem estável e eliminando riscos sanitários ocultos nas juntas de conexão.

2. Estrutura de vedação totalmente encapsulada

O design de vedação totalmente encapsulado envolve completamente o núcleo de vedação elástico, removendo lacunas expostas do elastômero e áreas de retenção de líquidos. Previne eficazmente a acumulação média e o crescimento microbiano, mantendo a longo prazo desempenho higiênico e simplificação dos procedimentos de limpeza.

3. Aço inoxidável de qualidade sanitária premium

Disponível nas opções de aço inoxidável 304 e 316, a válvula oferece excelente resistência à corrosão e resistência mecânica força. O caminho de fluxo interno polido espelhado garante uma transferência suave de fluido com resistência mínima, totalmente atendendo aos requisitos de tubulação industrial sanitária.

4. Estrutura dividida de 3 unidades para fácil manutenção

O corpo dividido em três peças permite a desmontagem completa e a substituição da vedação diretamente na tubulação sem cortar toda a linha, reduzindo significativamente o tempo de inatividade do sistema e diminuindo os custos diários de operação e manutenção.

Perguntas frequentes

1. Quais certificações esta válvula de esfera sanitária possui?

Nãosso sistema de produção é certificado pela ISO 9001 e a documentação CE está disponível para configurações de válvulas de esfera sanitárias aplicáveis. A certificação e documentação disponíveis podem ser confirmadas de acordo com os requisitos específicos do produto e do pedido.

2. Quais materiais de corpo estão disponíveis para esta válvula?

As opções de material do corpo padrão são aço inoxidável 304 e aço inoxidável 316. A classe apropriada pode ser selecionada de acordo com o meio de trabalho, temperatura e condições de corrosão.

3. Como é a precisão de usinagem das extremidades da solda de topo?

As superfícies interna e externa das extremidades da solda de topo são usinadas com uma rugosidade superficial de aproximadamente Ra 0,15 μm. Isto proporciona uma superfície de soldagem lisa e suporta a conexão adequada com tubulações sanitárias compatíveis.

4. Quais são as principais características da válvula de esfera sanitária totalmente encapsulada de 3 peças?

A válvula combina extremidades soldadas, vedações totalmente encapsuladas e construção em aço inoxidável 304 ou 316. A configuração interna suave é adequada para sistemas de processamento sanitário onde a limpeza CIP ou SIP é necessária.

5. Podemos visitar sua fábrica para inspeção no local?

Sim. A fábrica está localizada em Wenzhou, Zhejiang, China, a aproximadamente 10 minutos de carro do Aeroporto de Wenzhou. As visitas à fábrica podem ser agendadas com antecedência, sendo fornecido apoio na recepção de acordo com o calendário de visitas.
