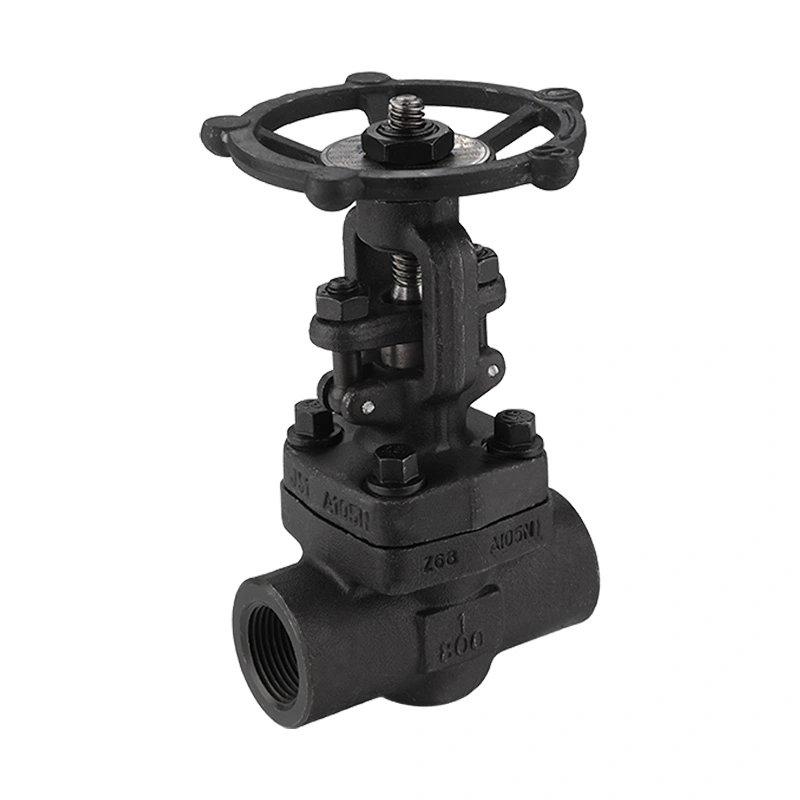

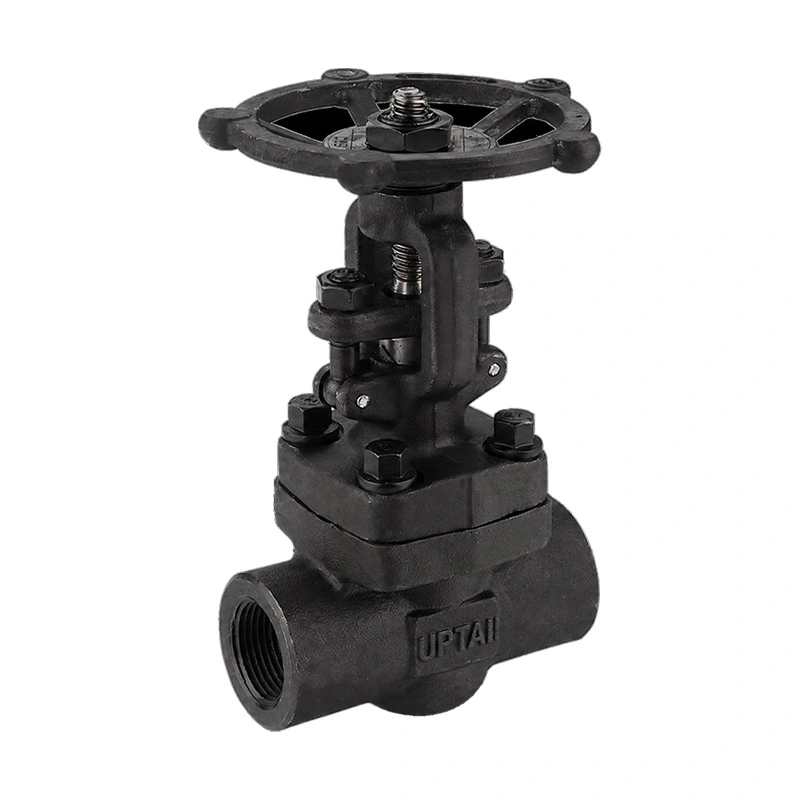

Válvula de gaveta forjada em aço carbono 800LB

A válvula gaveta de aço carbono forjado 800LB é uma válvula gaveta forjada para tubulações industriais de pequeno diâmetro. Ele usa corpo ASTM A105N, arranjo de haste OS&Y, castelo aparafusado e operação com volante. Conexões NPT, BSP e soquete soldado estão disponíveis para diferentes configurações de tubulação.

Shangtai fabrica válvulas industriais em Wenzhou, Zhejiang, China. O processo de produção inclui usinagem, montagem, teste de pressão, inspeção, marcação e embalagem. As especificações da válvula podem ser confirmadas a partir dos requisitos necessários de tamanho, conexão, meio, pressão, temperatura e material.

Dimensões Principais

Construção de válvula

O corpo da válvula é feito de aço carbono forjado ASTM A105N. A tampa é aparafusada à carroceria, permitindo o acesso às partes internas após o isolamento e despressurização da linha.

Haste OS&Y

O design do parafuso externo e do garfo coloca a haste fora do corpo da válvula. O movimento da haste pode ser visto durante a operação, o que também fornece uma indicação visual simples da posição da válvula.

Cunha Sólida

A cunha se move verticalmente para fechar a passagem do fluxo. A válvula gaveta destina-se ao serviço de isolamento e normalmente é operada na posição totalmente aberta ou totalmente fechada.

Materiais de haste e assento

O material da haste listado é ASTM A182 F6a. O disco está disponível em ASTM A-276 Gr. 420 com uma configuração opcional de revestimento duro Stellite 6, enquanto o material da sede listado é ASTM A-276 Gr. 410.

Pressão e Temperatura

A válvula é classificada como CL800 com uma pressão máxima de trabalho listada de 1975 PSI. A pressão de trabalho aplicável depende da temperatura, do material, do tamanho e da classificação de pressão-temperatura relevante. A válvula deve ser selecionada usando as condições operacionais reais e não apenas a classe de pressão.

A faixa de temperatura listada é de -29ºC + 425ºC. A sede, a haste, a gaxeta e outros materiais internos devem ser verificados quanto à compatibilidade quando a válvula for usada em temperaturas elevadas.

Opções de término de conexão

A válvula pode ser fornecida com extremidades NPT, BSP ou soquete soldado. A conexão deve corresponder às especificações da tubulação e ao método de instalação.

TNP

As extremidades roscadas NPT são especificadas de acordo com o padrão de conexão ASME B1.20.1 listado. O tamanho da rosca e os componentes correspondentes devem ser verificados antes da instalação.

BSP

As extremidades BSP estão disponíveis para sistemas de tubulação que usam roscas BSP compatíveis. A configuração de rosca necessária deve ser confirmada no momento do pedido.

Solda de soquete

As extremidades soldadas por soquete são adequadas para tubulações de pequeno diâmetro onde uma conexão soldada é necessária. Os procedimentos de soldagem devem seguir as especificações de tubulação aplicáveis.

Requisitos NACE

A especificação lista NACE MR0175/ISO 15156. Para aplicações de serviço ácido, os materiais da válvula e os requisitos de fabricação devem ser revisados ​​em relação às condições reais de serviço e às especificações do projeto.

Quando a conformidade com a NACE for exigida, os graus de material exigidos, os limites de dureza, os requisitos de inspeção e a documentação deverão ser confirmados antes da produção.

Aplicações Típicas

Petróleo e Gás:Pontos de isolamento de pequeno diâmetro em tubulações a montante, a jusante e de processo.

Refino e Petroquímica:Linhas de processo, tubulações de serviços públicos e conexões de equipamentos que exigem isolamento manual.

Geração de energia:Linhas selecionadas de vapor, caldeira e serviços públicos dentro dos limites especificados de pressão e temperatura.

Equipamentos Industriais:Conjuntos de tubulação compactos e equipamentos de processo usando conexões rosqueadas ou soldadas.

Pontos de seleção

Confirme o tamanho da válvula, tipo de conexão, pressão operacional, temperatura, meio e requisitos de material antes de fazer o pedido. Para aplicações de serviço fonte, forneça a especificação NACE aplicável. Para conexões rosqueadas, confirme o tipo e tamanho da rosca. Para conexões soldadas, confirme as dimensões do tubo e os requisitos de soldagem.

A válvula destina-se ao isolamento. Se a aplicação exigir regulação de fluxo contínuo, o método operacional e o tipo de válvula deverão ser revisados ​​antes da seleção.

Instalação e Manutenção

Inspecione a válvula e as extremidades da conexão antes da instalação. Mantenha as superfícies internas limpas e remova as tampas protetoras somente quando a válvula estiver pronta para ser instalada.

As conexões roscadas devem ser montadas usando o método de vedação especificado, sem aperto excessivo. Para versões com encaixe soldado, o procedimento de soldagem deve controlar a entrada de calor e seguir os requisitos de tubulação aplicáveis.

Após a instalação, acione o volante e verifique o curso completo de abertura e fechamento. Antes da manutenção, isole e despressurize a tubulação. A inspeção deve incluir a haste, a área de vedação, a conexão do castelo, o volante e as superfícies de vedação.

Teste e documentação

A válvula é projetada e fabricada de acordo com API 602, com API 598 especificada para testes e inspeção. A inspeção pode incluir verificações de materiais, inspeção dimensional, testes de carcaça, testes de vazamento na sede, verificações operacionais e inspeção final.

Informações sobre materiais, dados dimensionais, desenhos, registros de inspeção e documentação de teste podem ser fornecidos de acordo com os requisitos do pedido.

Perguntas frequentes

Q1: O que é uma válvula gaveta de aço carbono forjado 800LB?

Uma válvula gaveta de aço carbono forjado 800LB é uma válvula gaveta forjada para tubulações de pequeno diâmetro e alta pressão. Utiliza corpo em aço carbono forjado e elemento de fechamento tipo gate para isolamento da tubulação. A configuração listada inclui operação OS&Y, castelo aparafusado, operação com volante e conexões NPT, BSP ou soquete-solda.

Q2: Qual é a diferença entre um OS&Y e um design de haste oculta?

No projeto OS&Y, a haste é posicionada fora do corpo da válvula e se move visivelmente durante a operação. Um design de haste oculta mantém o movimento da haste dentro do corpo da válvula. O arranjo OS&Y facilita a identificação visual da posição aproximada da válvula.

Q3: Quando uma conexão soquete-solda deve ser selecionada?

As extremidades soldadas por soquete podem ser consideradas para sistemas de tubulação de pequeno diâmetro onde uma conexão soldada é necessária. O tamanho do tubo, a espessura da parede, o procedimento de soldagem e o padrão de tubulação do projeto devem ser confirmados antes da seleção.

Q4: A válvula requer lubrificação regular?

Os requisitos de lubrificação dependem do projeto da válvula e das condições operacionais. A haste e os componentes operacionais devem ser mantidos de acordo com as instruções de manutenção do fabricante, e lubrificantes inadequados não devem ser aplicados nos componentes de vedação.

Q5: O que pode causar vazamento externo ao redor da haste?

O vazamento na área da haste pode estar relacionado à condição da gaxeta, condição da superfície da haste, ajuste inadequado ou desgaste do componente. A válvula deve ser isolada e despressurizada antes de inspecionar ou fazer manutenção na área da gaxeta.

Q6: Esta válvula pode ser personalizada com outros materiais?

Outras configurações de materiais estão disponíveis mediante solicitação. O corpo, disco, haste, sede e outros materiais necessários devem ser especificados de acordo com o meio, pressão, temperatura, condições de corrosão e padrões aplicáveis.

Q7: Que informações devem ser fornecidas para uma cotação?

Forneça o tamanho da válvula, tipo de conexão, meio, pressão operacional, temperatura, quantidade, requisitos de material, requisitos NACE, se aplicável, e quaisquer desenhos ou especificações de projeto aplicáveis.
