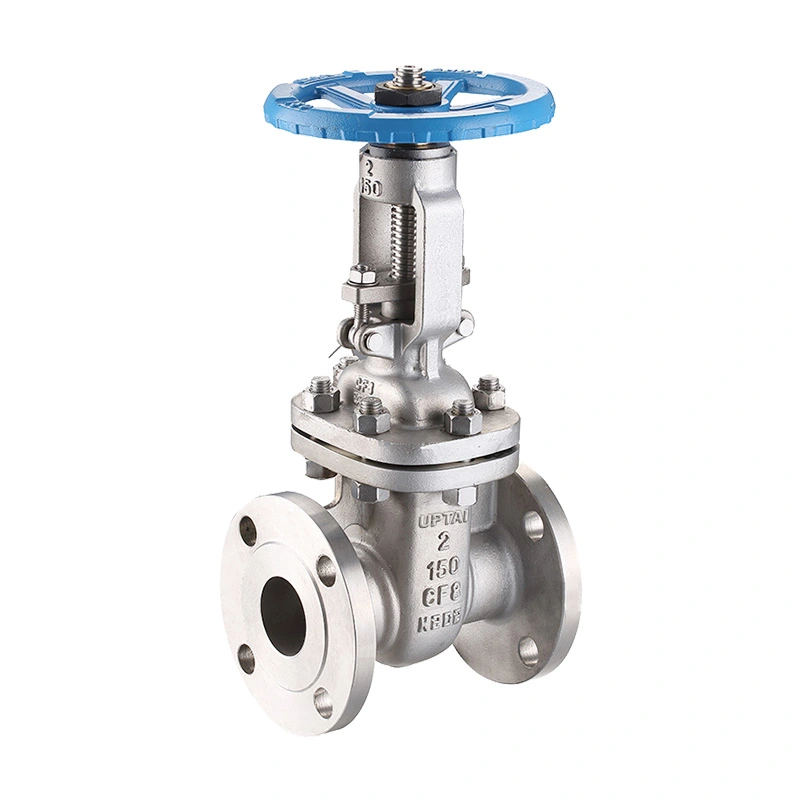

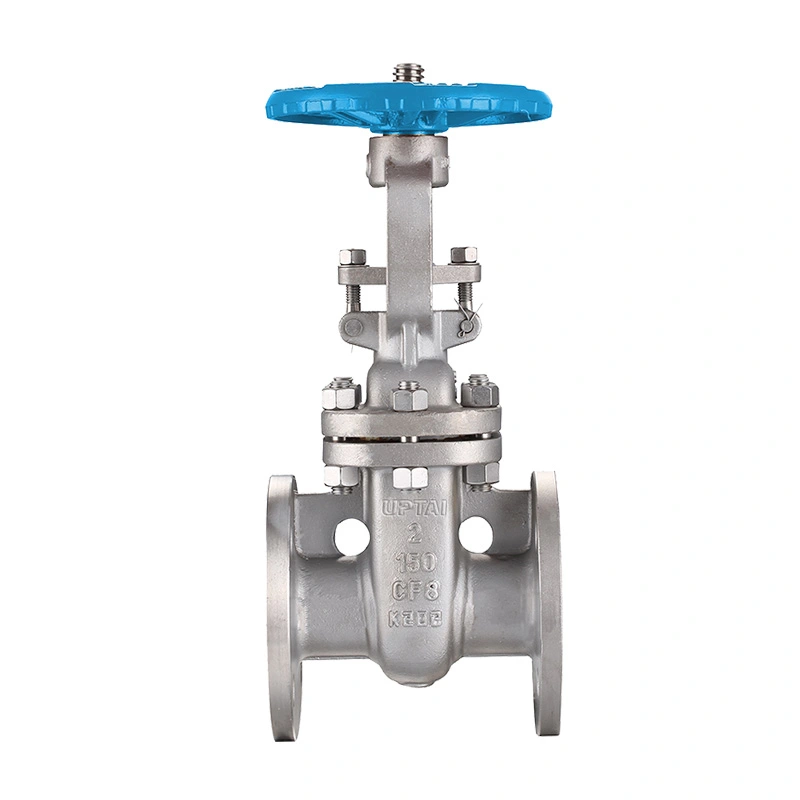

Válvula de gaveta de aço inoxidável ANSI 150LB

A válvula gaveta de aço inoxidável ANSI 150LB é configurada para isolamento de tubulação onde um caminho de fluxo completo e um corpo de válvula de aço inoxidável são necessários. A comporta se move verticalmente para abrir ou fechar a passagem, tornando esta válvula adequada para aplicações que normalmente requerem serviço totalmente aberto ou totalmente fechado, em vez de estrangulamento contínuo. A configuração listada abrange NPS 2" a 48" e utiliza volante ou operação por engrenagem de acordo com o tamanho da válvula.

Shangtai fabrica válvulas industriais em Wenzhou, Zhejiang, China. A produção de válvulas inclui preparação de material, usinagem, montagem de componentes, teste de pressão, inspeção, marcação e embalagem final. A configuração do produto pode ser confirmada de acordo com o tamanho da tubulação, classe de pressão, meio operacional, temperatura, requisitos de material, padrão de conexão e especificações de projeto aplicáveis.

Dimensões Principais

Construção e princípio de operação da válvula gaveta

A válvula usa um elemento de fechamento tipo comporta que se desloca perpendicularmente à direção do fluxo da tubulação. Quando a comporta está totalmente levantada, a passagem do fluxo é aberta; quando o portão é abaixado, a passagem é fechada. Este arranjo direto é comumente selecionado para isolamento de tubulações, onde a baixa perda de pressão na posição totalmente aberta é importante.

As válvulas gaveta geralmente são destinadas ao isolamento, em vez do estrangulamento de rotina. Manter a válvula totalmente aberta ou totalmente fechada ajuda a reduzir o desgaste desnecessário na comporta e nas superfícies de assentamento. Se for necessária regulação de fluxo, o tipo de válvula e as condições de operação deverão ser avaliados separadamente.

Corpo e disco em aço inoxidável

Os materiais do corpo e do disco listados são ASTM A351 CF8/CF8M. Essas classes de aço inoxidável podem ser selecionadas para serviços industriais onde a resistência à corrosão e a compatibilidade do material são considerações importantes. O material real deve corresponder ao meio do processo, temperatura, pressão e especificação do projeto.

Haste F304 / F316

A haste é especificada como ASTM A182 F304/F316. A haste transfere a força operacional do volante ou redutor para o portão. A seleção do material da haste deve ser considerada juntamente com o corpo da válvula, disco, sede, gaxeta e meio do processo.

Configuração Stellite 6 assentos

A configuração de assento listada inclui ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. O revestimento duro Stellite 6 é usado em superfícies de assentamento aplicáveis ​​onde é necessária resistência ao desgaste e contato repetido de assentamento. A disposição exata da sede deve ser confirmada de acordo com o tamanho da válvula e a configuração solicitada.

Pressão Classe 150 e Conexão Flangeada

A designação Classe 150 identifica a classe de pressão da válvula sob o sistema de classificação de pressão-temperatura ASME aplicável. Não deve ser interpretado como uma pressão de trabalho fixa de 150 PSI. A pressão máxima de trabalho listada é 285 PSI, enquanto a pressão permitida para uma válvula específica depende do material, tamanho, temperatura e da classificação de pressão-temperatura aplicável.

A válvula usa extremidades flangeadas compatíveis com RF. Para NPS 2" a 24", o padrão de conexão listado é ASME B16.5, enquanto NPS 26" e superiores são especificados com ASME B16.47 Série A. As dimensões do flange da tubulação, classe de pressão, seleção de gaxetas, disposição dos parafusos e condição da face devem ser verificadas antes da instalação.

Operação da válvula e seleção de tamanho

O método operacional muda de acordo com o tamanho da válvula. A configuração listada utiliza um volante para válvulas de 2" a 16" e um operador de engrenagem para tamanhos de 18" e maiores. Válvulas maiores geralmente requerem maior torque operacional, tornando um mecanismo de engrenagem adequado para operação manual de válvulas de tubulações de maior diâmetro.

Operação do volante

A operação do volante fornece controle local direto para os tamanhos de válvula especificados de 2" a 16". O operador deve girar o volante de acordo com a direção de abertura e fechamento da válvula e não deve utilizar força externa excessiva para superar a resistência anormal.

Gear Operator

Válvulas de 18" e superiores são especificadas com operadores de engrenagem. A caixa de engrenagens oferece vantagem mecânica para abrir e fechar válvulas maiores e pode ser útil onde a operação direta do volante exigiria força operacional excessiva.

Considerações sobre o serviço NACE

A configuração listada faz referência à NACE MR0175/ISO 15156. Essas normas estão associadas a requisitos de materiais para equipamentos expostos a ambientes específicos contendo sulfeto de hidrogênio na produção de petróleo e gás. A aplicabilidade da NACE deve ser confirmada em relação ao ambiente de serviço real, aos requisitos de material, à pressão, à temperatura e às especificações do projeto, em vez de ser assumida apenas a partir do modelo da válvula.

Para aplicações de serviço ácido, a seleção do material e os requisitos de dureza podem ser importantes. A configuração completa da válvula, incluindo materiais que contêm pressão, internos, sedes, haste e outros componentes molhados, deve, portanto, ser revisada em relação aos requisitos de projeto aplicáveis ​​antes do pedido.

Indústrias Aplicáveis

Sistemas de Petróleo e Gás

Usado para isolamento de tubulações em aplicações upstream, midstream, refino e petroquímicas, onde os materiais de aço inoxidável selecionados e a classe de pressão são compatíveis com as condições de serviço.

Processamento Químico

Adequado para isolamento de fluidos químicos e de processo compatíveis. Corpo, disco, haste, sede e outras seleções de materiais devem ser verificados em relação à composição química, concentração, temperatura operacional e pressão.

Água e Águas Residuais

Aplicável a tubulações selecionadas de distribuição de água, tratamento, utilidades e água de processo onde uma válvula de isolamento flangeada é necessária.

Sistemas de energia e utilidades

Pode ser usado para isolamento em tubulações de serviços públicos industriais, sistemas relacionados à energia, serviços HVAC e outras aplicações de fluidos compatíveis dentro dos limites especificados de pressão e temperatura.

Considerações sobre seleção

Tamanho do pipeline:Confirme o tamanho nominal do tubo e o tamanho necessário da válvula antes de fazer o pedido. Válvulas de grande diâmetro também devem ser verificadas quanto ao espaço disponível para instalação e operação.

Classe de Pressão:Confirme se a Classe 150 e a pressão máxima de trabalho listada são adequadas para a pressão real da tubulação na temperatura operacional.

Compatibilidade média:Verifique a compatibilidade do corpo de aço inoxidável, disco, haste, sede, gaxeta e outros materiais molhados com o meio do processo.

Padrão de conexão:Verifique o padrão do flange, o revestimento de RF, o arranjo dos furos dos parafusos, o tipo de gaxeta e os requisitos face a face em relação aos desenhos da tubulação.

Método operacional:Confirme se a operação do volante ou da engrenagem é necessária de acordo com o tamanho da válvula, posição de instalação, espaço operacional disponível e torque operacional necessário.

Requisitos de serviço azedo:Se a válvula for destinada a gás ácido ou outro H₂Serviço contendo S, forneça a NACE aplicável ou especificação de projeto para confirmação de material e fabricação.

Instalação e Manutenção

Antes da instalação, inspecione a válvula, as faces do flange, as superfícies de vedação e as tampas protetoras quanto a danos de transporte. A tubulação deve estar adequadamente alinhada para que as cargas externas da tubulação não sejam transferidas desnecessariamente.

Perguntas frequentes

Q1: Como uma válvula gaveta difere de uma válvula esférica no isolamento da tubulação?

Uma válvula gaveta usa uma comporta de movimento linear para abrir ou fechar a tubulação, enquanto uma válvula esférica usa uma esfera rotativa. As válvulas gaveta são comumente selecionadas para isolamento de tubulações maiores, onde são necessários um caminho de fluxo direto e uma resistência de fluxo relativamente baixa na posição totalmente aberta.

Q2: O que deve ser verificado se a válvula gaveta for difícil de operar?

Verifique se a tubulação está devidamente alinhada, se a haste e o mecanismo de operação estão limpos e lubrificados conforme especificado e se pressão excessiva ou depósitos estão afetando o movimento da comporta. Se a resistência anormal persistir, a válvula deverá ser isolada e inspecionada, em vez de forçada com alavancagem externa adicional.

Q3: Como uma válvula gaveta de aço inoxidável deve ser armazenada antes da instalação?

A válvula deve ser armazenada em local limpo e seco com os protetores de flange mantidos no lugar. Evite exposição a substâncias corrosivas, umidade excessiva, impacto e contaminação das superfícies internas de vedação. Válvulas grandes também devem ser apoiadas adequadamente durante o armazenamento e manuseio.

Q4: O que pode causar vazamento após a instalação de uma válvula gaveta?

As possíveis causas incluem superfícies de vedação danificadas, instalação inadequada da junta, material estranho dentro da válvula, operação de fechamento incorreta ou problemas de alinhamento da tubulação. A causa real deve ser determinada através de inspeção e teste de pressão após o sistema ter sido isolado com segurança.

Q5: Uma válvula gaveta de aço inoxidável ANSI 150LB pode ser fornecida de acordo com um desenho de tubulação?

Sim. O tamanho da válvula, as dimensões face a face, a disposição do flange, a posição operacional, a configuração do material e outros requisitos de conexão podem ser revisados ​​em relação a um desenho da tubulação antes da produção. Isto é particularmente útil para válvulas de substituição e projetos com dimensões de instalação fixas.

Q6: A válvula pode ser usada como substituto de uma válvula gaveta existente?

Sim, desde que a válvula de substituição corresponda ao tamanho exigido, classe de pressão, dimensão face a face, conexão de flange, especificação de material, método de operação e espaço de instalação. Desenhos de válvulas existentes, informações da placa de identificação ou dados dimensionais podem ser usados ​​para confirmação da configuração.

Q7: Como pode ser mantida a vida útil da válvula?

Opere a válvula dentro dos limites especificados de pressão e temperatura, evite ciclos repetidos desnecessários, mantenha a haste e o mecanismo de operação em condições adequadas e inspecione a válvula periodicamente de acordo com o cronograma de manutenção da tubulação. Qualquer vazamento anormal ou resistência operacional deve ser investigado imediatamente.

Q8: Quais informações técnicas devem ser confirmadas antes de fazer o pedido?

As principais informações incluem tamanho nominal, classe de pressão, conexão final, dimensão face a face, materiais do corpo e acabamento, configuração da sede, método de operação, meio de serviço, pressão, temperatura, padrões aplicáveis ​​e quaisquer requisitos especiais de inspeção ou documentação.
