Válvulas de esfera 1PC

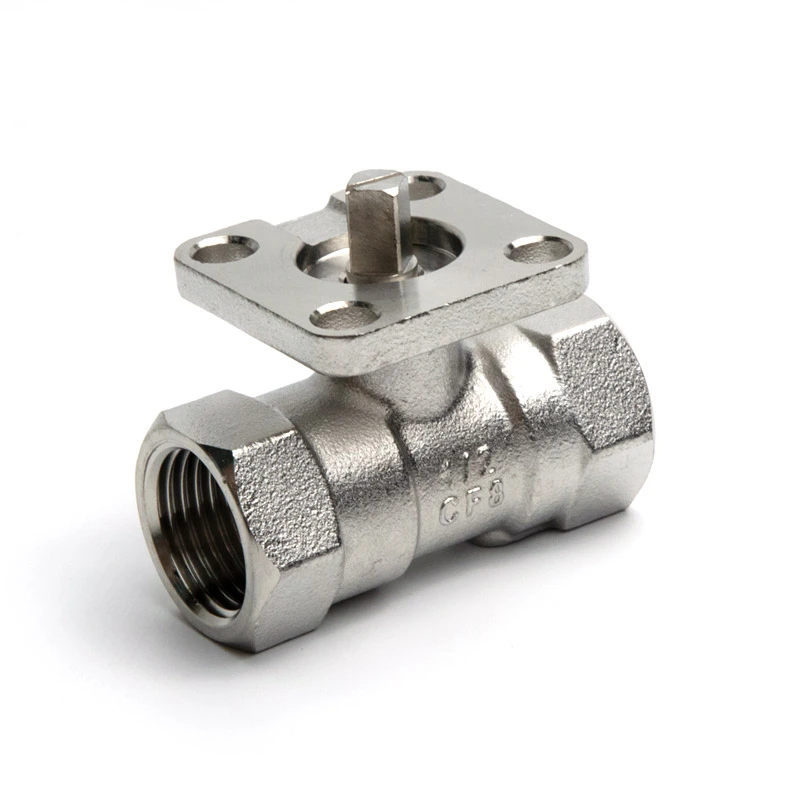

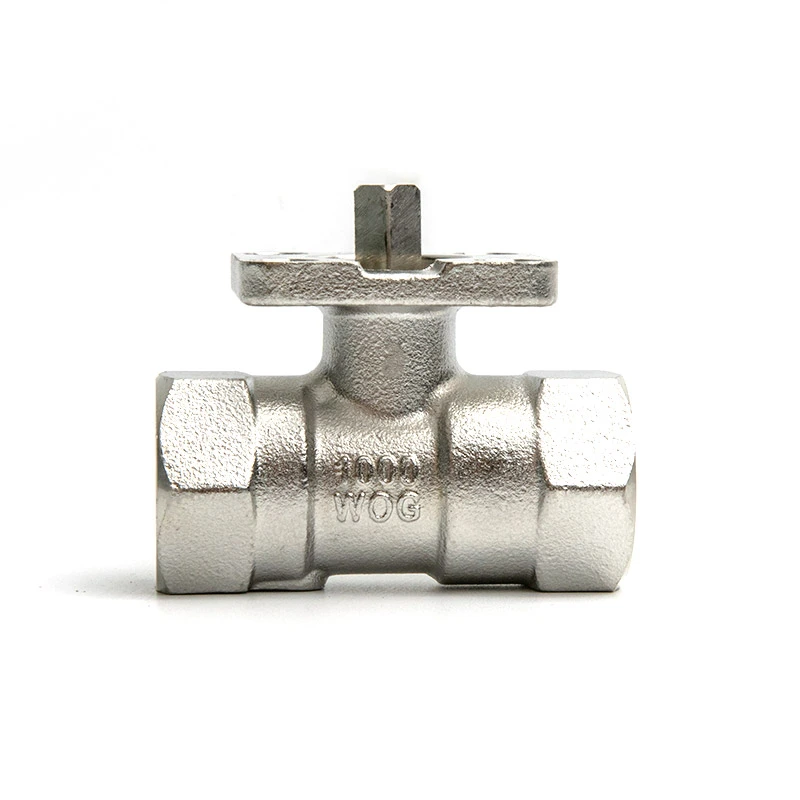

Válvula de esfera de montagem direta de aço inoxidável eletropolido 1 unidade
A Shangtai Valve fabrica a válvula esférica de montagem direta de aço inoxidável eletropolido 1PC para sistemas de controle de fluidos onde uma superfície lisa de aço inoxidável e montagem direta do atuador são necessárias. O corpo da válvula eletropolido fornece uma superfície lisa e fácil de limpar, enquanto a plataforma de montagem ISO permite a instalação direta de atuadores pneumáticos ou elétricos compatíveis. É adequado para aplicações farmacêuticas, de processamento de alimentos, de tratamento de água e outras aplicações de fluidos industriais.
A válvula esférica de montagem direta em aço inoxidável eletropolido Shangtai Valve 1PC combina uma estrutura de válvula de peça única com tecnologia avançada de eletropolimento para atender aplicações que exigem maior qualidade de superfície.
Através do processo de eletropolimento, as imperfeições microscópicas da superfície do aço inoxidável são removidas, criando um acabamento mais liso e uniforme. Este tratamento melhora a resistência à corrosão, reduz a possibilidade de acúmulo de resíduos e facilita a limpeza e manutenção.
Em comparação com válvulas de esfera de aço inoxidável padrão, a superfície eletropolida proporciona melhor desempenho em ambientes onde a limpeza, durabilidade e confiabilidade a longo prazo são importantes.
Estrutura de montagem direta para controle automatizado
Projetada para sistemas modernos de automação industrial, esta válvula integra uma plataforma de montagem direta que permite fácil conexão com atuadores pneumáticos, atuadores elétricos ou alças estendidas.
O design de montagem direta elimina a necessidade de suportes de montagem adicionais, ajudando os clientes a simplificar instalação, reduza componentes e obtenha uma solução de controle de tubulação mais compacta.
É especialmente adequado para fabricantes de equipamentos OEM e integradores de sistemas que exigem válvulas confiáveis automação.
Fabricação confiável de aço inoxidável
Fabricada com materiais de aço inoxidável padrão ASTM, a válvula oferece excelente resistência à corrosão e resistência mecânica para ambientes de trabalho exigentes.
A válvula Shangtai realiza inspeção rigorosa do material durante a produção para garantir a composição estável do material e qualidade consistente do produto. A usinagem de precisão do corpo, esfera e haste da válvula garante operação suave e precisa dimensões e desempenho de vedação confiável.
Fornecimento OEM direto da fábrica
Como um fabricante experiente de válvulas de aço inoxidável, a Shangtai Valve oferece suporte a soluções personalizadas para mercados globais clientes, incluindo opções de materiais, especificações, tratamento de superfície e requisitos de produção em massa.
Com capacidade de fabricação profissional e processos de controle de qualidade, fornecemos soluções de válvulas confiáveis para distribuidores, fabricantes de equipamentos e projetos industriais.
Vantagens do produto
| Vantagem | Descrição |
| Acabamento de superfície eletropolido | Fornece uma superfície de aço inoxidável mais lisa com maior resistência à corrosão, limpeza mais fácil e melhor qualidade superficial. |
| Projeto de controle de fluxo higiênico | Reduz o acúmulo de resíduos na superfície e suporta aplicações que exigem altos padrões de limpeza. |
| Estrutura de montagem do atuador direto | Permite a instalação de atuadores pneumáticos ou elétricos sem suportes adicionais, simplificando a automação integração. |
| Opções de aço inoxidável 304/316 | Oferece excelente resistência mecânica e resistência à corrosão para diferentes ambientes industriais. |
| Componentes usinados com precisão | Garante dimensões precisas, operação suave e desempenho confiável a longo prazo. |
| Capacidade de fabricação OEM | Suporta materiais personalizados, especificações, tratamentos de superfície e requisitos de produção em massa. |
Parâmetros do produto
| Dimensões Principais | 1/4" - 2" | Classe de Pressão | CL150 |
| Padrão de rosca | TNP, BSP | Pressão MÁXIMA | 285 PSI |
| Padrões de design e fabricação | ASME B16.34 | Teste e inspeção | API598 |
| Projeto especial | Dispositivo de travamento, haste anti-explosão | Classificações de pressão-temperatura | ASME B16.34 |
| Tipo de porta | Porto reduzido | Faixa de temperatura | -25℃~150℃ |
| Material do corpo | ASTM A351 CF8（304） | Material da bola | ASTM A182 F304 |
| Material da haste | ASTM A182 F304 | Material do assento | RPTFE(PTFE+15%fv) |
| Opções | Outros materiais estão disponíveis mediante solicitação. |

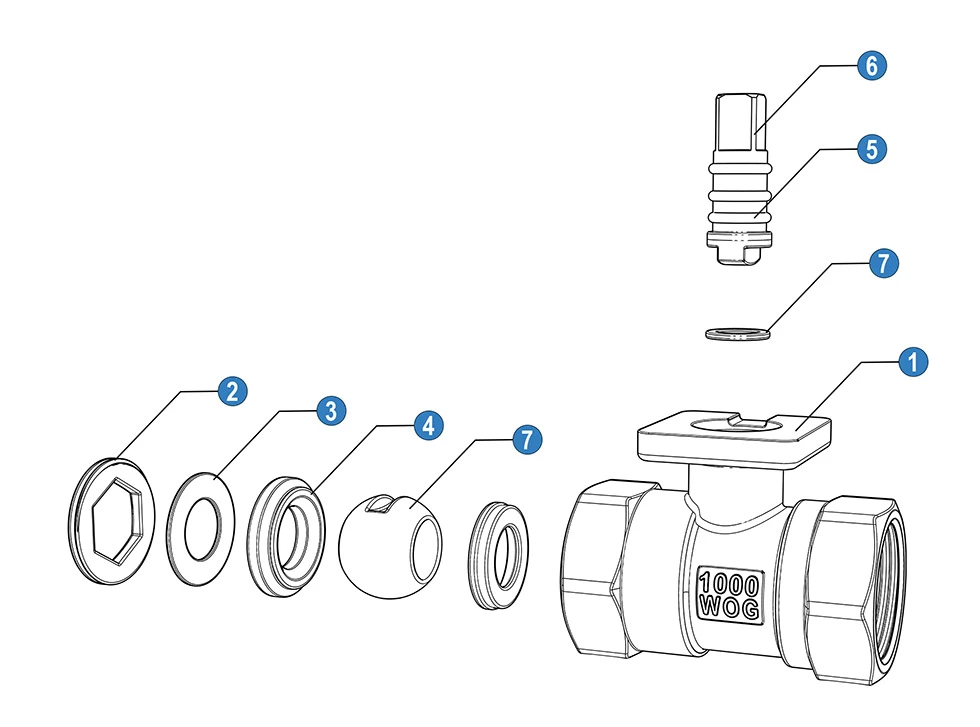

| Não | Nãome | Material(*N/B) | |
| 1 | Corpo | SS 316 | SS 304 |
| 2 | Boné | SS 316 | SS 304 |
| 3 | Arruela | SS 316 | SS 304 |
| 4 | Assento Esférico | PTFE | PTFE |
| 5 | Anel de vedação | PTFE | PTFE |
| 6 | Tronco | SS 316 | SS 304 |
| 7 | Bola | SS 316 | SS 304 |
| 8 | Anel de fricção | PTFE | PTFE |
* N: Extremidades da rosca conforme ANSI B 2.1 NPT
*B: Extremidades da rosca conforme BS21 BSP

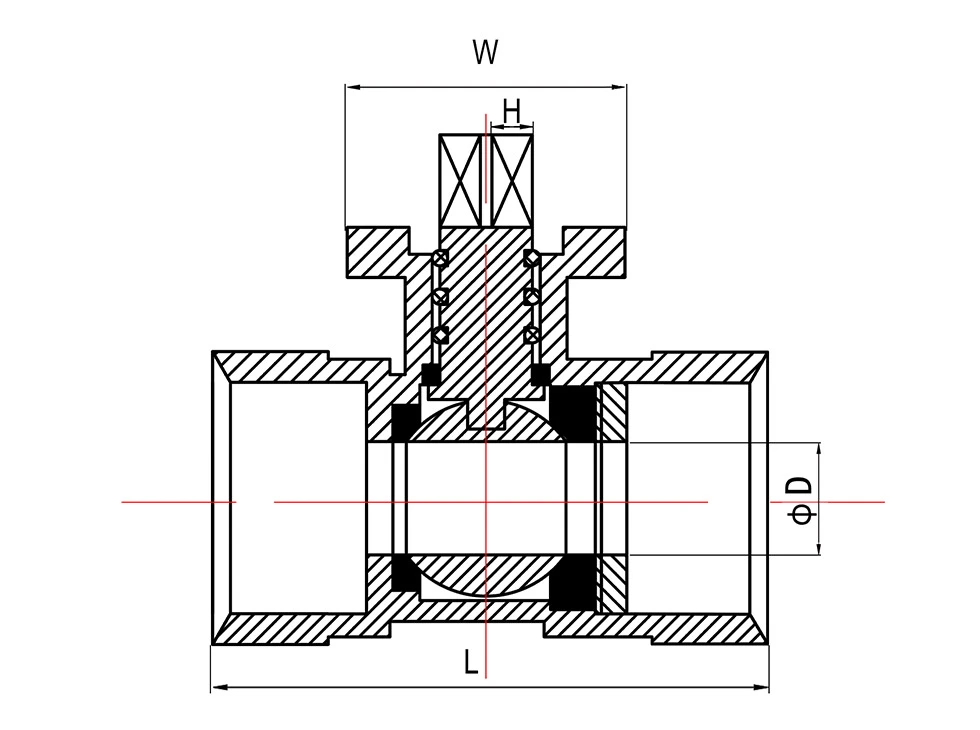

| Tamanho | Dimensões (mm) | |||
| D | W | H | eu(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
VALORES Kv
Kv = A taxa de fluxo de água em metros cúbicos por hora que irá gerar uma queda de pressão de 1 bar através o válvula.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Perguntas frequentes
1. Quais são as vantagens de uma válvula esfera de aço inoxidável eletropolido?
A válvula esférica de montagem direta de aço inoxidável eletropolido 1PC tem um acabamento de superfície mais liso, melhor corrosão resistência e resíduos superficiais reduzidos em comparação com válvulas de aço inoxidável padrão. É adequado para aplicações que exigem maior limpeza e durabilidade.
2. Esta válvula esfera de montagem direta pode ser instalada com atuadores pneumáticos ou elétricos?
Sim. A válvula é projetada com plataforma de montagem direta e pode ser conectada a atuadores pneumáticos, elétricos atuadores ou alças estendidas de acordo com diferentes requisitos operacionais.
3. Quais indústrias podem usar esta válvula de esfera eletropolida?
Esta válvula é comumente usada em equipamentos farmacêuticos, sistemas de processamento de alimentos, equipamentos de tratamento de água, processamento químico e sistemas industriais automatizados.
4. Quais padrões esta válvula de esfera de aço inoxidável atende?
A válvula foi projetada e fabricada de acordo com as normas ASME B16.34 e testada de acordo com API 598 requisitos. Conexões roscadas NPT e BSP estão disponíveis.
5. Quais tamanhos estão disponíveis para esta válvula esfera de aço inoxidável 1PC?
A faixa de tamanho padrão é de 1/4" a 2". Outros tamanhos, materiais e especificações personalizadas podem ser discutidos de acordo com os requisitos do projeto.
6. A válvula Shangtai fornece personalização OEM?
Sim. A Shangtai Valve fornece soluções de válvula OEM e personalizadas, incluindo seleção de materiais, tratamento de superfície, padrões de conexão e serviços de produção em massa.
