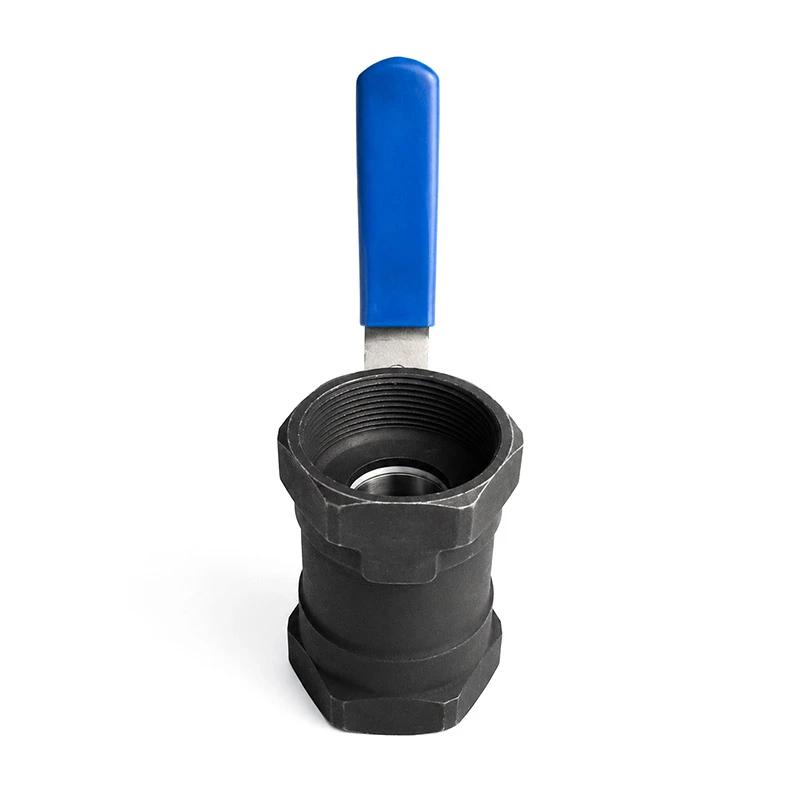

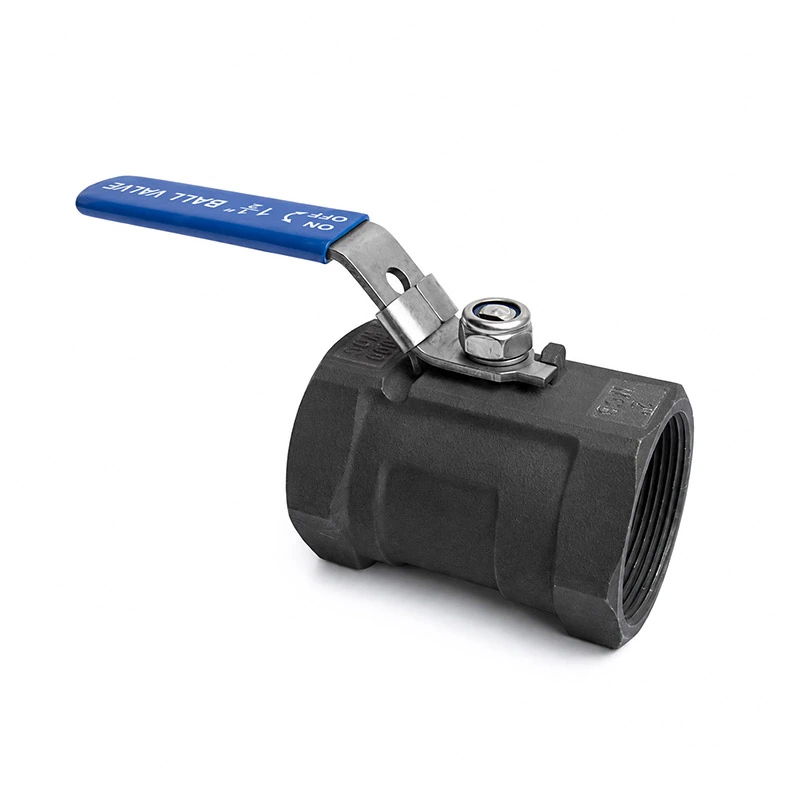

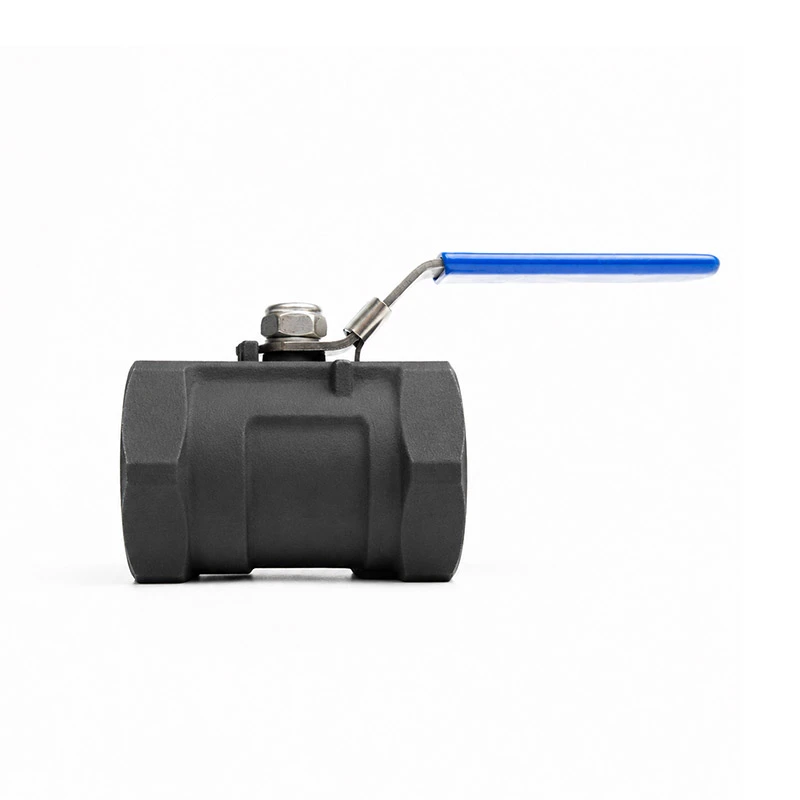

Válvula de esfera de aço carbono 1PC com dispositivo de travamento

A válvula de esfera de aço carbono 1PC com dispositivo de travamento combina uma estrutura de corpo forte com um mecanismo de travamento prático, ajudando os operadores a manter o controle de fluxo estável e reduzir o risco de operação incorreta.

Comparado com estruturas de válvulas multipeças, o design do corpo de uma peça oferece um perfil compacto e menos potencial pontos de vazamento externos. A construção em aço carbono oferece excelente resistência mecânica e eficiência de custos, tornando esta válvula adequada para aplicações industriais em geral onde o aço inoxidável não é necessário.

Princípio de funcionamento do produto

A válvula usa um mecanismo de esfera de um quarto de volta para controlar o fluxo do meio.

Quando a manivela é girada paralelamente à tubulação, o furo da esfera se alinha com o caminho do fluxo, permitindo que o meio para passar. Quando a alça é girada 90 graus, a bola gira perpendicularmente à direção do fluxo, bloqueando a passagem e interrompendo o fluxo.

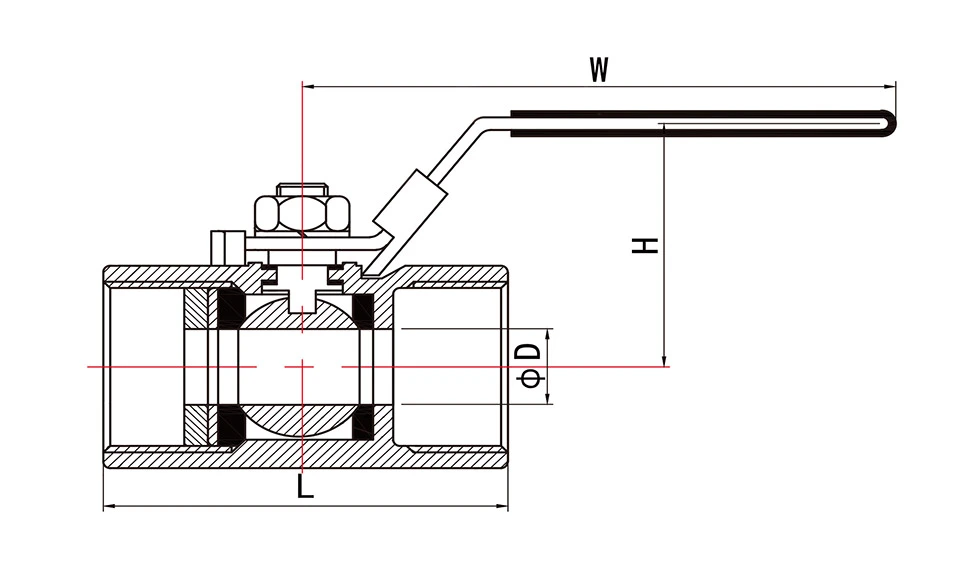

Parâmetros do produto

VALORES Kvperdida de carga de 1 bar.across the valve.

Kv = A vazão de água em metros cúbicos por hora que irá gerar uma queda de pressão de 1 bar.

* N: Extremidades da rosca conforme ANSI B 2.1 NPT
*B: Extremidades da rosca conforme BS21 BSP

Vantagens

Design de corpo de 1 peça

Estrutura compacta com menos juntas no corpo, ajudando a reduzir possíveis pontos de vazamento.

Resistência do aço carbono

Fornece forte desempenho mecânico para aplicações de tubulações industriais.

Alça com trava para controle de segurança

Suporta procedimentos de manutenção mais seguros.

Desempenho de desligamento confiável

As sedes esféricas e de vedação de precisão garantem um desempenho de vedação estável quando selecionadas e instaladas corretamente.

Operação rápida de um quarto de volta

A operação simples de 90 graus permite abertura e fechamento rápidos.

Alternativa econômica ao aço inoxidável

Ideal para meios não corrosivos onde são necessários alta resistência e custo econômico.

Múltiplas opções de configuração

Disponível com diferentes tamanhos, conexões finais, classificações de pressão, materiais de vedação e tratamentos de superfície de acordo com as necessidades da aplicação.

Sugestões de seleção

Ao escolher uma válvula esfera de aço carbono 1PC com dispositivo de travamento, considere os seguintes pontos:

Compatibilidade média

Confirme se o material da válvula e o material de vedação são adequados para o fluido, como água, óleo, gás ou ar comprimido.

Classificação de pressão

Selecione a válvula de acordo com a pressão de trabalho real e a classe de pressão do sistema.

Temperatura de trabalho

Escolha materiais de vedação e sede adequados com base na faixa de temperatura operacional.

Tamanho da válvula

Combine o tamanho da válvula com o diâmetro da tubulação para garantir a capacidade de fluxo adequada.

Tipo de conexão final

Selecione tipos de conexão rosqueada, flangeada, soldada ou personalizada de acordo com o projeto da tubulação.

Tipo de porta

A porta completa é recomendada quando é necessária uma menor queda de pressão. A porta reduzida pode ser selecionada para instalação compacta e eficiência de custos.

Requisito de bloqueio

Confirme se a válvula precisa ser travada na posição aberta, fechada ou ambas.

Proteção de superfície

Para ambientes externos ou úmidos, recomenda-se revestimento adequado ou tratamento anticorrosivo.

Comparação de produtos

Processo de inspeção de qualidade

Nãosso processo de inspeção de qualidade foi projetado para garantir desempenho estável e entrega confiável.

Inspeção de Matéria Prima

A qualidade do material, a aparência e os certificados são verificados antes da produção.

Inspeção Dimensional

As principais dimensões são medidas durante e após a usinagem.

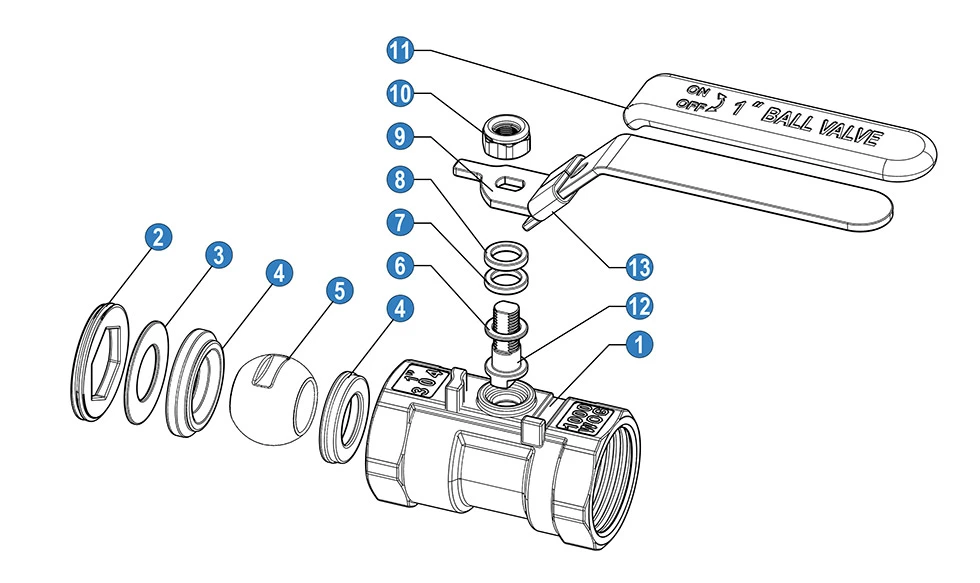

Inspeção de Componentes

A esfera, a haste, as sedes, as vedações e as peças de travamento são inspecionadas antes da montagem.

Inspeção de montagem

A válvula é montada de acordo com os requisitos técnicos e o funcionamento da alavanca é verificado.

Teste de pressão

O teste da carcaça e o teste de vazamento da sede são realizados de acordo com os padrões aplicáveis ​​ou requisitos do cliente.

Teste de função de bloqueio

O dispositivo de travamento é verificado para garantir uma operação suave e um posicionamento seguro.

Inspeção de superfície e marcação

O revestimento, o acabamento superficial, a marcação do produto e os detalhes da placa de identificação são verificados.

Inspeção Final e Verificação de Embalagem

Cada válvula é inspecionada antes de ser embalada para garantir que atenda aos requisitos do pedido.

Por que nos escolher

- Fornecedor experiente de produtos de válvulas industriais
- Controle de qualidade estável desde a inspeção do material até o teste final
- Personalização flexível de tamanho, pressão, conexão, material de vedação e tratamento de superfície
- Suporte para marcas OEM, embalagens personalizadas e pedidos de projetos
- Resposta rápida para cotação, confirmação técnica e suporte pós-venda
- Embalagem pronta para exportação e documentação disponível mediante solicitação

Perguntas frequentes

Q1: O que é uma válvula de esfera de 1 peça?

Uma válvula de esfera de 1 peça usa uma estrutura compacta de corpo de peça única. Possui menos articulações corporais do que designs de várias peças, ajudando a reduzir possíveis pontos de vazamento externos.

Q2: Qual é a finalidade do dispositivo de bloqueio?

O dispositivo de travamento permite que a alça seja fixada com cadeado na posição aberta ou fechada, ajudando a evitar operação acidental.

Q3: Para quais meios esta válvula pode ser usada?

É comumente usado para meios compatíveis, como água, óleo, gás, ar comprimido e outros fluidos não corrosivos. Para meios corrosivos, aço inoxidável ou materiais especiais podem ser recomendados.

Q4: A válvula pode ser travada nas posições aberta e fechada?

Dependendo do design da alavanca e da placa de travamento, a válvula pode ser configurada para travar na posição necessária. Por favor, confirme sua exigência de bloqueio antes de fazer o pedido.

Q5: Quais tipos de conexão estão disponíveis?

As opções comuns incluem conexões rosqueadas, flangeadas, soldadas ou personalizadas, dependendo do projeto da válvula e aplicação.

Q6: O aço carbono é adequado para uso externo?

O aço carbono pode ser usado ao ar livre com revestimento adequado ou tratamento anticorrosivo. Para altamente corrosivos ambientes, pode ser necessária proteção adicional ou aço inoxidável.

Q7: Que informações são necessárias para uma cotação?

Forneça o tamanho da válvula, classificação de pressão, tipo de conexão, meio, temperatura de trabalho, quantidade e qualquer requisitos.
