Válvulas de esfera 1PC

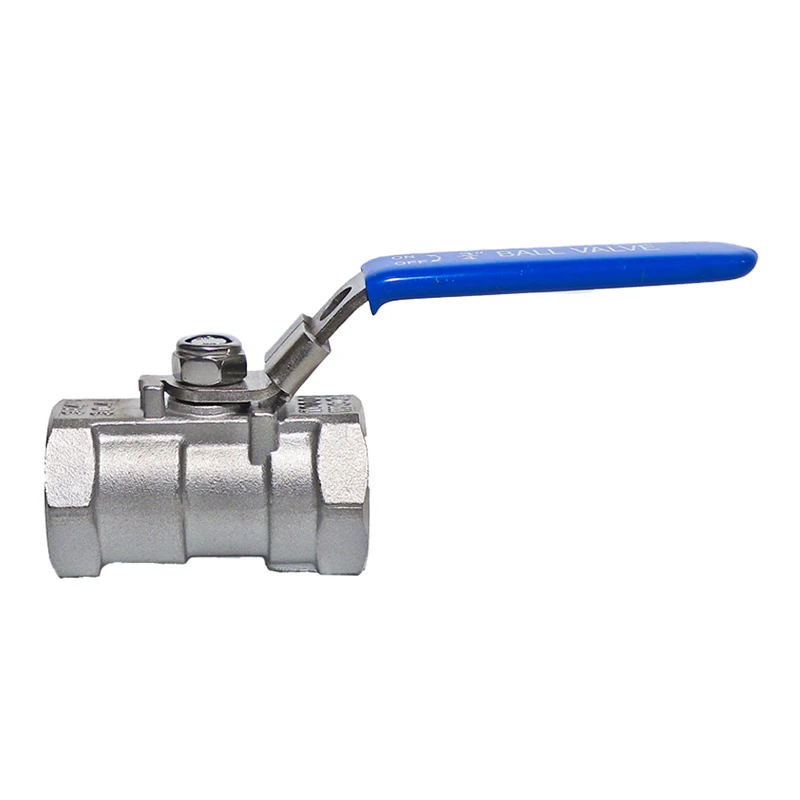

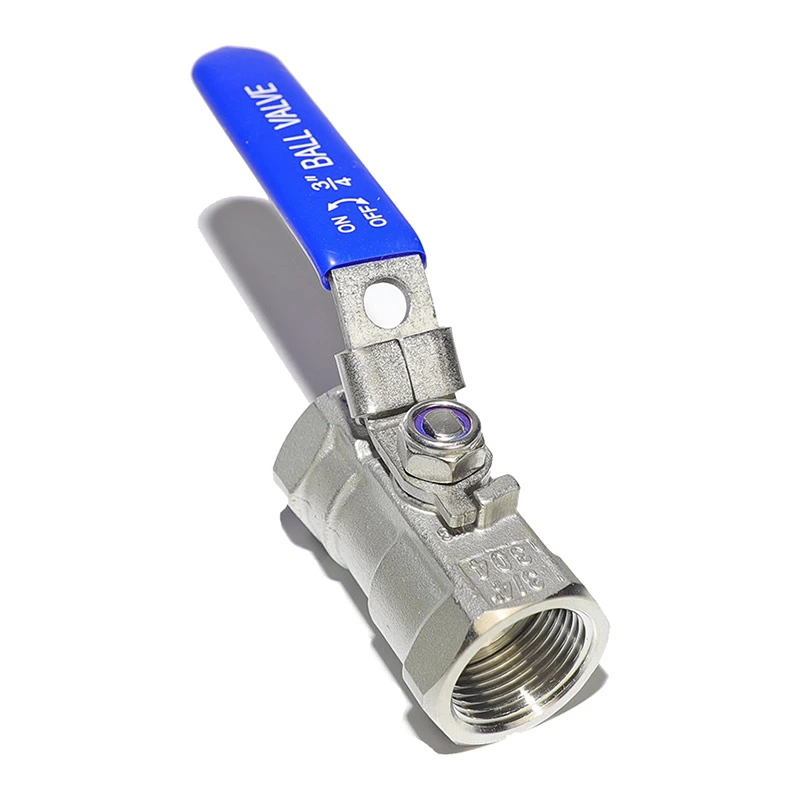

Válvula de esfera de aço inoxidável 1PC com dispositivo de travamento
Como fabricante profissional, a válvula esférica de aço inoxidável Shangtai Valve 1PC com dispositivo de travamento oferece grande valor e uma alça com trava para evitar operação acidental. Fundido com precisão em 304/316 com sedes de PTFE/RPTFE, ideal para sistemas de baixa a média pressão de uso frequente em sistemas de processamento, farmacêuticos, químicos, de tratamento de água e de fluidos industriais.
A válvula esférica de aço inoxidável 1PC da Shangtai Valve com dispositivo de travamento é bem recebida nos mercados internacionais. Baseado em um design tradicional de válvula de esfera de peça única, este modelo apresenta um dispositivo de travamento integrado e uma haste à prova de explosão para ajudar a prevenir operação acidental e fornecer controle de válvula mais seguro e confiável.
O corpo da válvula é feito de aço inoxidável espesso, proporcionando uma estrutura sólida e durável que você pode ver e sinta. Cada válvula é usinada com precisão para garantir roscas limpas e precisas e desempenho de conexão estável, evitando problemas como roscas superdimensionadas ou subdimensionadas.
Para garantir uma qualidade confiável, aplicamos vários procedimentos de inspeção antes do envio, ajudando a prevenir defeitos produtos cheguem aos clientes. Esta válvula de esfera com trava de peça única em aço inoxidável é uma das válvulas de confiança de nossa fábrica Produtos ODM, amplamente exportados para Coréia, Japão, América Latina e outros mercados. É uma escolha confiável para clientes que procuram qualidade, segurança e valor a longo prazo.
Parâmetros do produto
| Dimensões Principais: | 1/4" - 2" |
| Classe de Pressão: | CL150 |
| Padrão de rosca: | TNP, BSP |
| Pressão MÁXIMA: | 285 PSI |
| Padrões de design e fabricação: | ASME B16.34 |
| Teste e inspeção: | API598 |
| Projeto especial: | Dispositivo de travamento, haste anti-explosão |
| Classificações de pressão-temperatura: | ASME B16.34 |
| Tipo de porta: | Porto reduzido |
| Faixa de temperatura: | -25℃~150℃ |
| Material do corpo: | ASTM A351 CF8M（316） |
| Material da bola: | ASTM A182 F316 |
| Material da haste: | ASTM A182 F316 |
| Material do assento: | RPTFE(PTFE+15%fv) |
| Opções: | Outros materiais estão disponíveis mediante solicitação. |

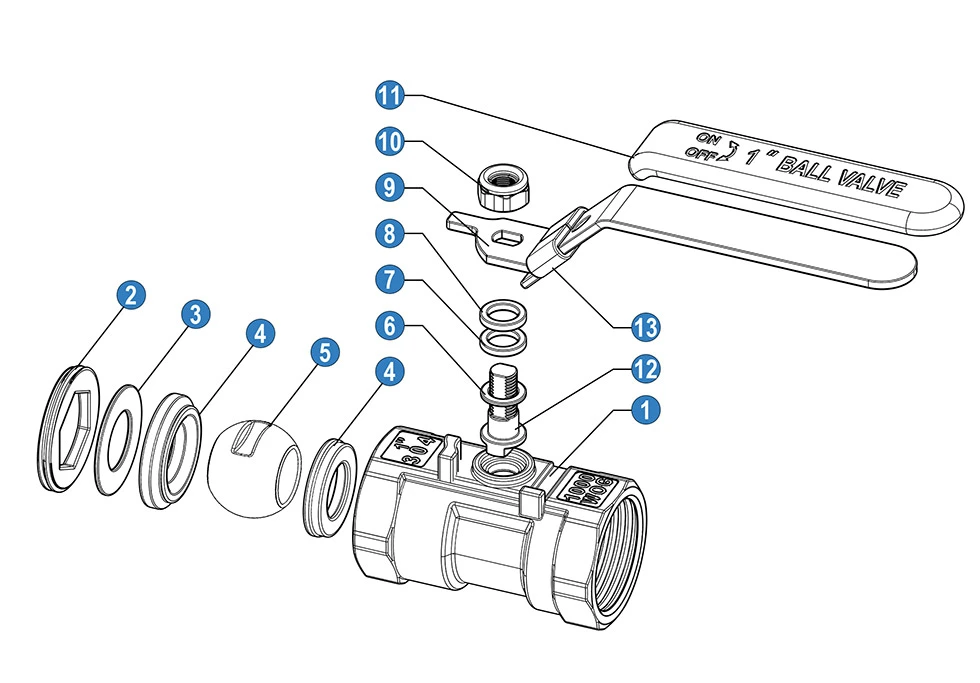

| Não | Denominação / Nome | Material(*N/B) | |
| 1 | Corpo | SS 316 | SS 304 |
| 2 | Boné | SS 316 | SS 304 |
| 3 | Arruela | SS 316 | SS 304 |
| 4 | Assento Esférico | PTFE | PTFE |
| 5 | Bola | SS 316 | SS 304 |
| 6 | Anel de fricção | PTFE | PTFE |
| 7 | Embalagem de haste | PTFE | PTFE |
| 8 | Anel de haste | SS 304 | SS 304 |
| 9 | Lidar | SS | SS |
| 10 | Nãoz | SS 304 | SS 304 |
| 11 | Manga de alça | PVC | PVC |
| 12 | Tronco | SS 316 | SS 304 |
| 13 | Dispositivo de bloqueio | SS 304 | SS 304 |
* N: Extremidades da rosca conforme ANSI B 2.1 NPT
*B: Extremidades da rosca conforme BS21 BSP

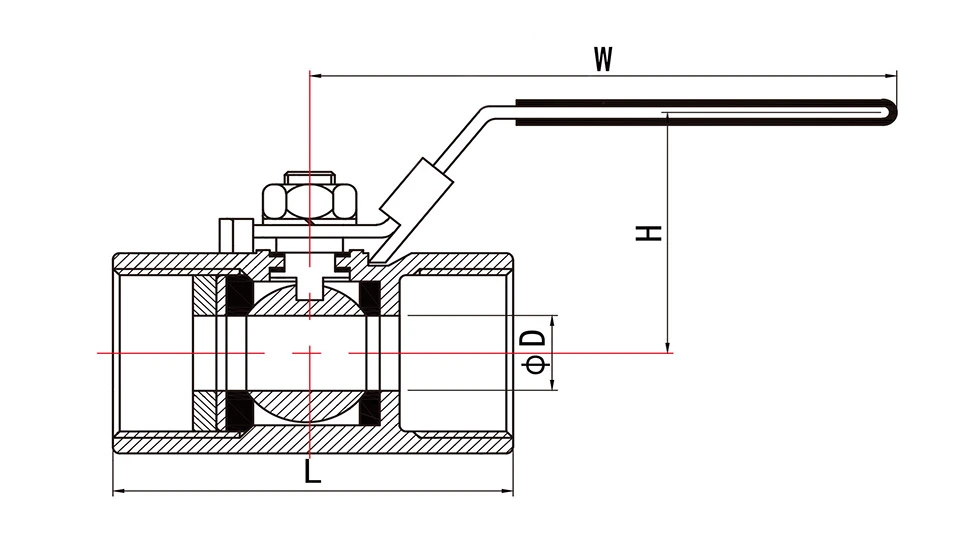

| Tamanho | Dimensões (mm) | |||
| D | W | H | eu(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
Kv VALUE pérdida de carga de 1 bar.across the valve.
Kv = A taxa de fluxo de água em metros cúbicos por hora que irá gerar uma queda de pressão de 1 bar
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| 3.5 | 4 | 5 | 13 | 28 | 40 | 78 | 109 |
Principais recursos
Alça com trava para operação mais segura
O dispositivo de travamento integrado evita ajustes não autorizados ou movimentos acidentais da válvula, melhorando a operação segurança em ambientes industriais.
Material de aço inoxidável durável
Disponível com construção em aço inoxidável 304 ou 316, proporcionando excelente resistência à corrosão e adequado desempenho para condições de trabalho químicas e severas.
Design compacto de peça única
A estrutura 1PC oferece uma configuração simples com menos pontos de conexão, reduzindo a necessidade de manutenção e melhorando a confiabilidade.
Conexões usinadas com precisão
O processamento preciso da rosca suporta instalação estável com padrões de rosca NPT e BSP, reduzindo problemas de encaixe durante a integração do sistema.
Desempenho de vedação confiável
Os materiais de sede PTFE e RPTFE proporcionam operação suave e vedação confiável sob diferentes fluidos industriais aplicações.
Indústrias de aplicação
A válvula de esfera com trava de aço inoxidável é amplamente utilizada para:
Controle de Fluidos Químicos
Adequado para controlar líquidos corrosivos e meios químicos industriais onde é necessário um desempenho de desligamento confiável necessário.
Sistemas de Processamento Farmacêutico
Usado em sistemas de purificação e equipamentos que exigem controle de fluidos higiênico e estável.
Equipamento de tratamento de água
Fornece regulação de fluxo confiável para tubulações de tratamento de água e equipamentos de suporte.
Sistemas de Ar Comprimido
Adequado para tubulações de ar industriais que exigem isolamento seguro e fácil operação.
Integração de Equipamentos Industriais
Uma solução prática de válvula para fabricantes de máquinas e fornecedores de equipamentos OEM.
Por que escolher a válvula de esfera de aço inoxidável Shangtai Valve
- Fabricante profissional de válvulas de aço inoxidável com capacidade de personalização OEM
- Materiais de aço inoxidável 304/316 de alta qualidade para aplicações exigentes
-Procedimentos de inspeção rigorosos antes do envio
- Precisão de usinagem estável para padrões internacionais de rosca
- Soluções flexíveis para distribuidores e projetos industriais
Perguntas frequentes
1. Qual é a vantagem de um dispositivo de travamento em uma válvula esférica de aço inoxidável 1PC com dispositivo de travamento?
O dispositivo de travamento ajuda a fixar a alavanca da válvula em uma posição fixa, evitando operação acidental durante manutenção de equipamentos e controle de fluidos industriais. Melhora a segurança operacional em aplicações onde são confiáveis o posicionamento da válvula é necessário.
2. Quais materiais estão disponíveis para esta válvula esfera de aço inoxidável?
Esta válvula é comumente fabricada com materiais de aço inoxidável, como o aço inoxidável 316, oferecendo excelente resistência à corrosão e durabilidade para água, óleo, gás, produtos químicos e outros meios industriais compatíveis.
3. Quais tipos de conexão e padrões de thread são suportados?
A válvula esfera de aço inoxidável 1PC suporta conexões roscadas comuns, incluindo opções NPT, BSPT e BSPP. Configurações de rosca personalizadas também podem ser fornecidas de acordo com requisitos específicos do projeto.
4. Onde esta válvula esfera pode ser aplicada?
Este tipo de válvula esférica é adequado para diversas aplicações industriais, incluindo sistemas de tubulações, sistemas de água tratamento, processamento químico, equipamentos para alimentos e bebidas e sistemas gerais de controle de fluidos.
5. A Shangtai Valve fornece soluções personalizadas de válvula de esfera?
Sim. A Shangtai Valve fornece soluções de válvula OEM e personalizadas com base nas necessidades do cliente, incluindo material seleção, padrões de conexão, dimensões e ajustes de projeto.
6. Qual padrão de teste é usado para esta válvula de esfera?
Cada válvula é inspecionada e testada de acordo com os requisitos da API 598 para verificar o desempenho da vedação e garantir operação confiável antes do envio.
