Válvulas de esfera 1PC

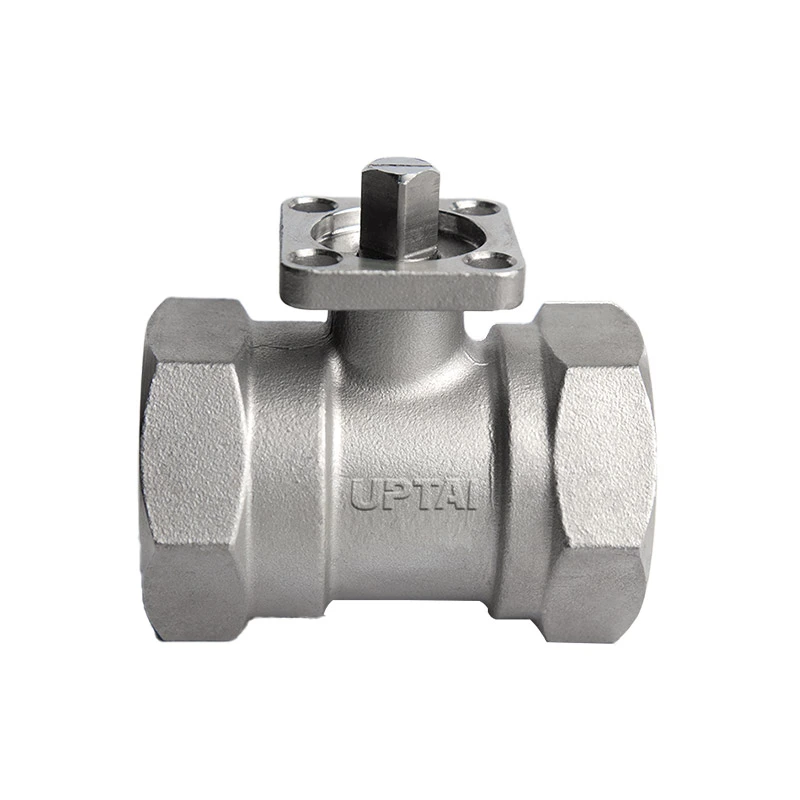

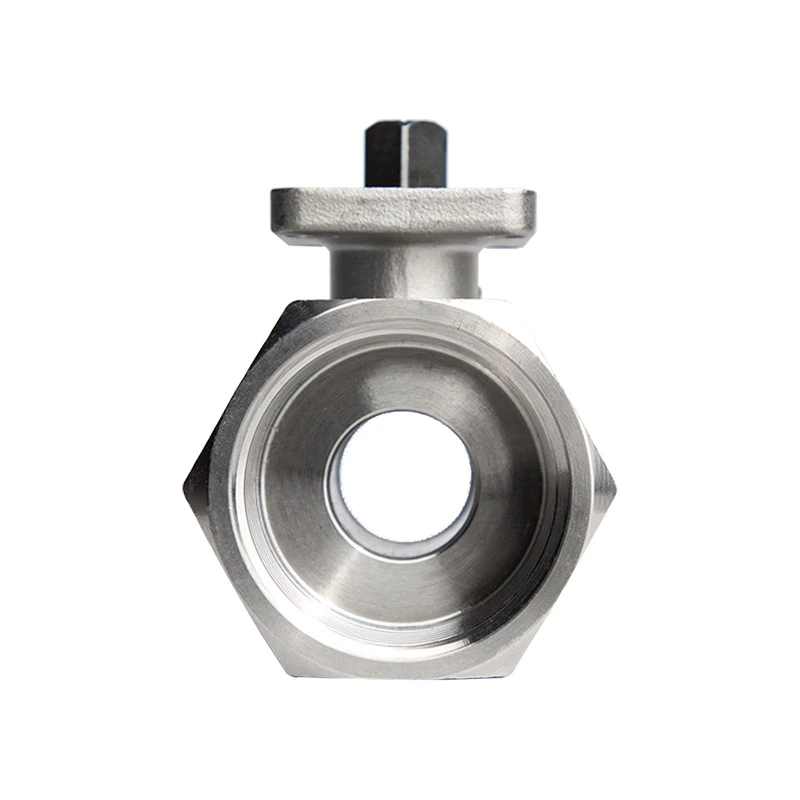

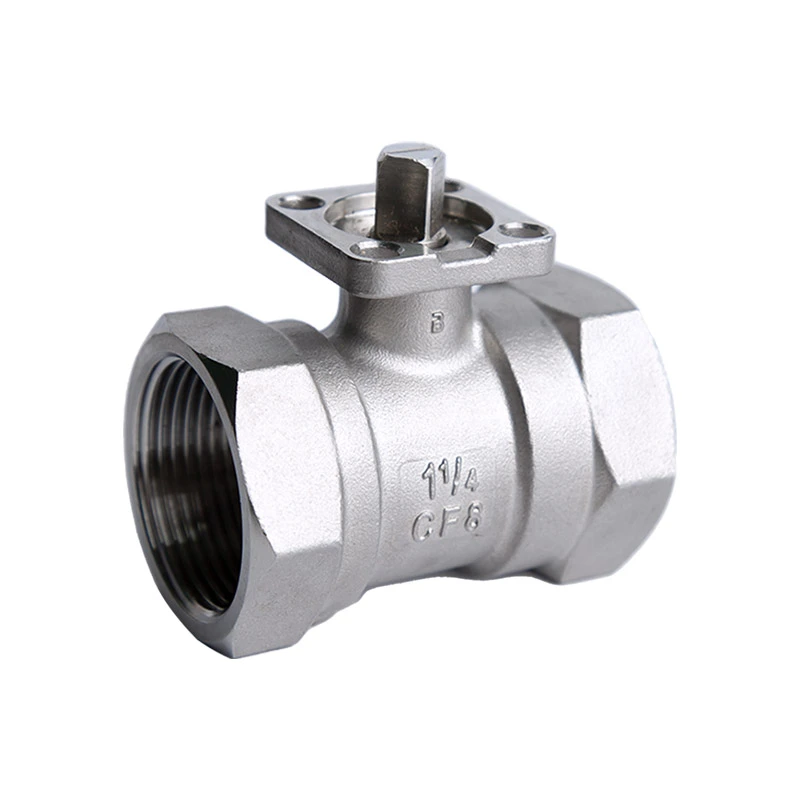

Válvula de esfera de montagem direta de aço inoxidável 1 unidade
A Shangtai Valve é um fabricante profissional de válvula esférica de montagem direta em aço inoxidável 1PC, projetada para aplicações que requerem atuadores ou outros acessórios. Todos os materiais da válvula são testados por espectrômetro para verificar o conteúdo de níquel e cromo. Estão disponíveis tamanhos de 1/2” a 2”, com diversas opções de materiais. Ele fornece uma solução confiável para fabricantes de equipamentos OEM, distribuidores e projetos de controle de fluidos industriais.
Quando uma válvula de esfera manual tradicional é equipada com um atuador, podem ser necessários suportes e acoplamentos adicionais para montagem e alinhamento. Isto pode tornar a instalação mais complicada e exigir ajustes extras entre os válvula e atuador.
O projeto de montagem direta da válvula Shangtai fornece uma interface de montagem do atuador na válvula, reduzindo a necessidade de componentes de montagem adicionais. A conexão compacta da válvula ao atuador também ajuda a simplificar a instalação e manter uma transmissão precisa.
Esta válvula esférica de montagem direta em aço inoxidável 1PC foi desenvolvida em resposta às necessidades dos clientes no exterior para um válvula de peça única compatível com atuadores. Shangtai desenvolveu as ferramentas e otimizou a estrutura da válvula com base em esses requisitos de aplicação.
A válvula é adequada para equipamentos industriais e sistemas automatizados de controle de fluidos onde uma válvula compacta e é necessária a conexão do atuador.
Parâmetros do produto
| Dimensões Principais: | 1/4" - 2" |
| Classe de Pressão: | CL150 |
| Padrão de rosca: | TNP, BSP |
| Pressão MÁXIMA: | 285 PSI |
| Padrões de design e fabricação: | ASME B16.34 |
| Teste e inspeção: | API598 |
| Projeto especial: | Dispositivo de travamento, haste anti-explosão |
| Classificações de pressão-temperatura: | ASME B16.34 |
| Tipo de porta: | Porto reduzido |
| Faixa de temperatura: | -25℃~150℃ |
| Material do corpo: | ASTM A351 CF8M（316） |
| Material da bola: | ASTM A182 F304 |
| Material da haste: | ASTM A182 F304 |
| Material do assento: | RPTFE(PTFE+15%fv) |
| Opções: | Outros materiais estão disponíveis mediante solicitação. |

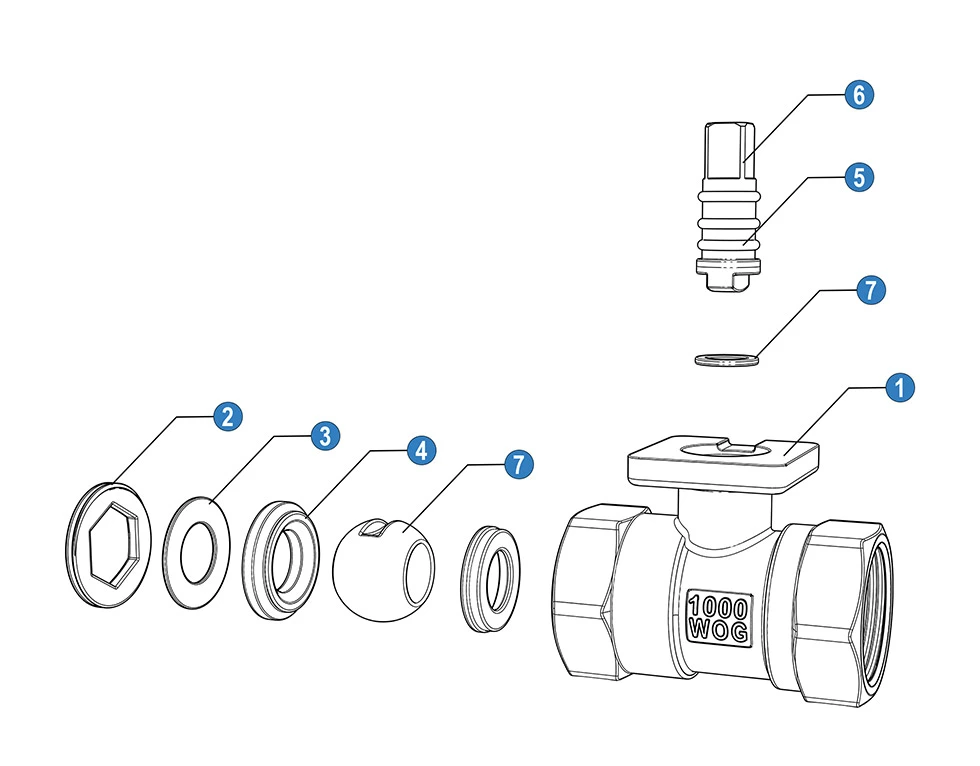

| Não | Nãome | Material(*N/B) | |
| 1 | Corpo | SS 316 | SS 304 |
| 2 | Boné | SS 316 | SS 304 |
| 3 | Arruela | SS 316 | SS 304 |
| 4 | Assento Esférico | PTFE | PTFE |
| 5 | Anel de vedação | PTFE | PTFE |
| 6 | Tronco | SS 316 | SS 304 |
| 7 | Bola | SS 316 | SS 304 |
| 8 | Anel de fricção | PTFE | PTFE |
* N: Extremidades da rosca conforme ANSI B 2.1 NPT
*B: Extremidades da rosca conforme BS21 BSP

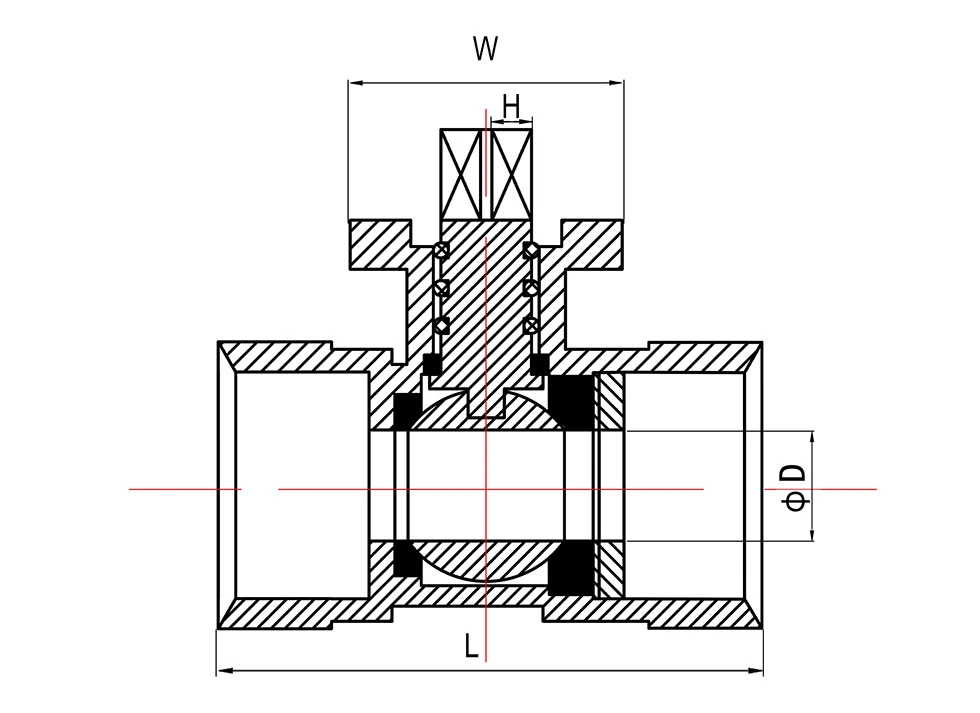

| Tamanho | Dimensões (mm) | |||
| D | W | H | eu(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
VALORES Kv
Kv = A taxa de fluxo de água em metros cúbicos por hora que irá gerar uma queda de pressão de 1 bar através o válvula.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Vantagens de Engenharia
Solução integrada de montagem de atuador
A plataforma de montagem ISO integrada permite conexão direta com atuadores, reduzindo a necessidade de suportes externos e minimizando os componentes de instalação.
Para os fabricantes de equipamentos, isso significa:
- Processo de montagem mais rápido
- Projeto de equipamentos mais limpos
- Menor custo de instalação
Otimizado para fabricação de equipamentos OEM
Ao contrário das válvulas esféricas manuais padrão, esta válvula esférica de montagem direta em aço inoxidável 1PC foi projetada com automação integração em mente. Ajuda os clientes OEM a desenvolver equipamentos compactos com menos componentes externos e mais fáceis acesso para manutenção.
Rastreabilidade e Confiabilidade de Materiais
Realizamos testes espectrômetros em materiais de aço inoxidável para verificar o teor de níquel e cromo antes produção, garantindo desempenho consistente do material.
As opções disponíveis de aço inoxidável oferecem resistência confiável à corrosão para aplicações de fluidos industriais.
Estrutura compacta da válvula de peça única
O design do corpo de uma só peça oferece:
- Risco de vazamento reduzido
- Manutenção simples
- Instalação que economiza espaço
É adequado para equipamentos onde o espaço de instalação e a confiabilidade a longo prazo são importantes.
Fabricação de precisão para operação estável
Cada válvula é fabricada com tecnologia de usinagem de precisão para manter dimensões precisas, operação suave e desempenho de conexão confiável em condições de trabalho industrial.
Aplicações Típicas
Equipamentos Industriais Automatizados
Usado como um componente compacto de controle de fluxo em máquinas que exigem operação de válvula acionada por atuador.
Sistemas de controle de processos
Adequado para tubulações industriais onde é necessário controle automático de abertura e fechamento.
Equipamento de tratamento de água
Aplicado em sistemas de filtração e purificação com gestão automatizada de fluidos.
Equipamento HVAC
Fornece comutação de fluxo confiável e controle de desligamento para sistemas relacionados a HVAC.
Equipamentos Farmacêuticos e Químicos
Adequado para aplicações que exigem construção em aço inoxidável e controle estável de fluidos.
Suporte OEM de Shangtai
A Shangtai Valve fornece soluções de válvulas personalizadas para clientes globais, incluindo:
- Seleção de materiais de acordo com as condições de trabalho
- Tamanhos personalizados e padrões de conexão
- Suporte à marca OEM
- Capacidade de produção em massa
Perguntas frequentes
Por que escolher uma válvula esférica de montagem direta em vez de uma válvula esférica padrão?
Uma válvula esfera de montagem direta foi projetada para aplicações de automação. Permite que os atuadores sejam instalados diretamente, reduzindo componentes extras e simplificando a montagem do sistema.
Que tipo de atuadores podem ser instalados nesta válvula esférica de montagem direta em aço inoxidável 1PC?
A válvula pode ser combinada com atuadores pneumáticos e elétricos através da plataforma de montagem ISO.
Esta válvula é adequada para equipamentos OEM?
Sim. A estrutura compacta e o design pronto para atuador o tornam adequado para fabricantes de máquinas e automação integradores de sistemas.
Como a válvula Shangtai controla a qualidade do material?
Os materiais brutos de aço inoxidável são verificados através de testes espectrômetros para verificar a composição e manter a produção consistência.
