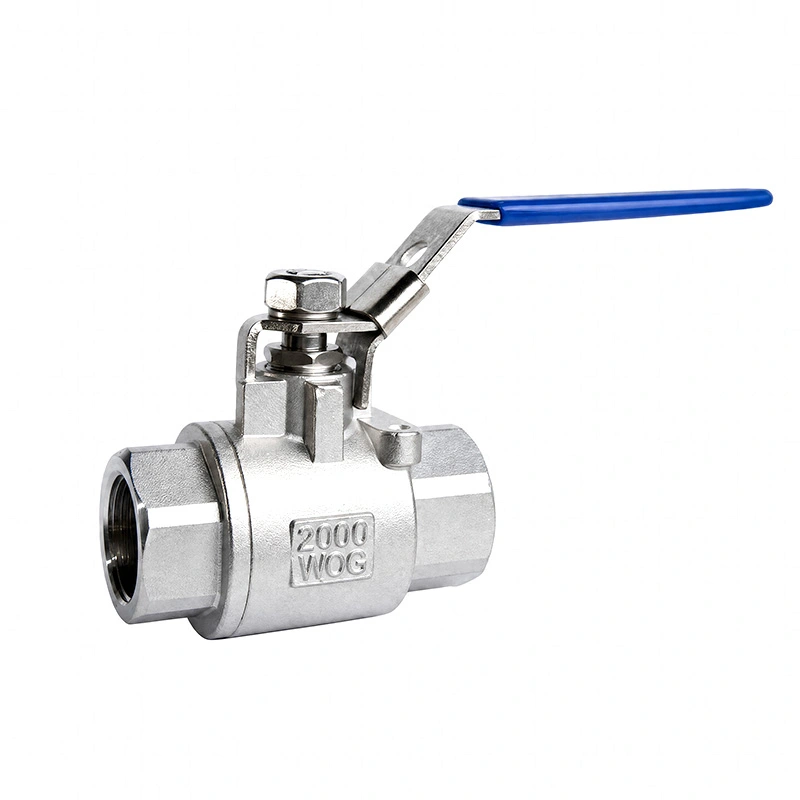

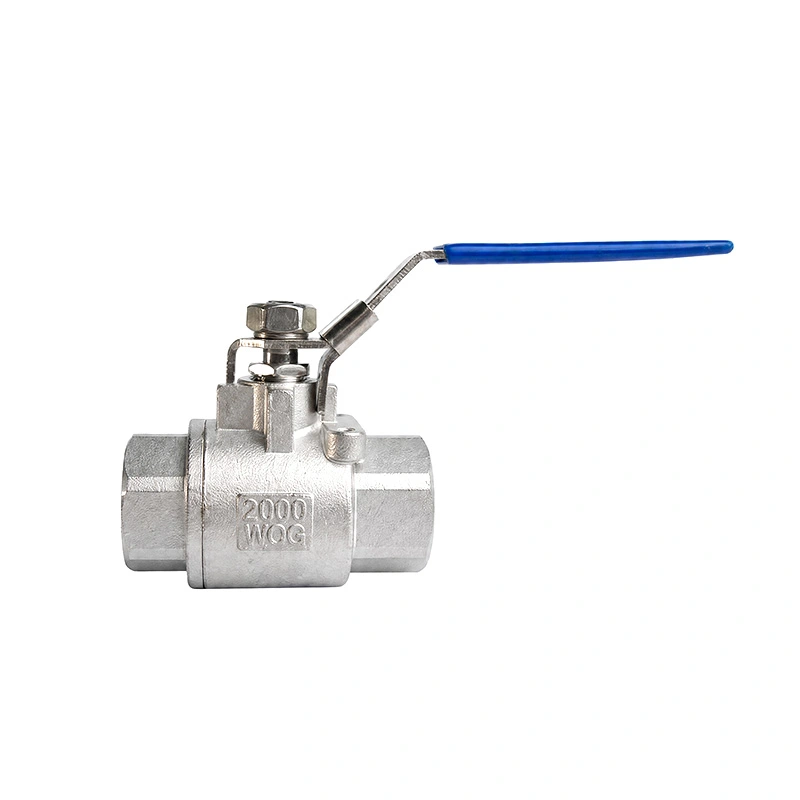

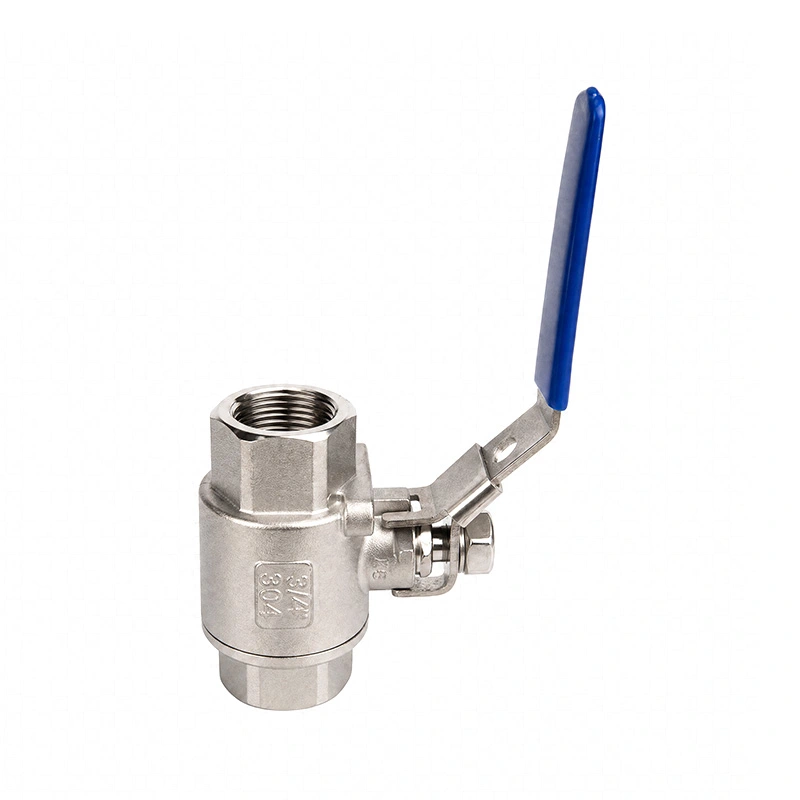

Válvula de esfera 2PC 2000WOG com dispositivo de travamento

A válvula esfera Shangtai 2PC 2000WOG com dispositivo de travamento foi projetada para aplicações de fechamento onde pressão mais alta capacidade e operação controlada da alça são necessárias. O corpo da válvula de duas peças, alça de travamento e rosca A conexão torna-o adequado para uma variedade de sistemas de controle de fluidos industriais.

A válvula é comumente usada com água, óleo, gás, ar comprimido e outros fluidos compatíveis sob condições anti-choque adequadas condições de serviço. Sua classificação 2000WOG fornece uma faixa de pressão mais alta do que as válvulas esfera de baixa pressão padrão, enquanto o dispositivo de travamento ajuda a manter a alça na posição aberta ou fechada selecionada.

Comparado com alguns projetos de válvulas esféricas forjadas, este modelo oferece uma alternativa para aplicações onde o os requisitos especificados de pressão, temperatura, materiais e conexão estão dentro das condições nominais da válvula. Para aplicações em torno de 1200 PSI, a válvula pode ser considerada com base nas condições reais de trabalho e na segurança exigida margem.

A Shangtai Valve fabrica esta válvula esférica e gerencia o processo de produção e inspeção na fábrica. O a válvula é fabricada de acordo com os requisitos ISO 17292 e API 608, com testes e inspeção baseados na API 598. Certificados CE e ISO 9001 estão disponíveis.

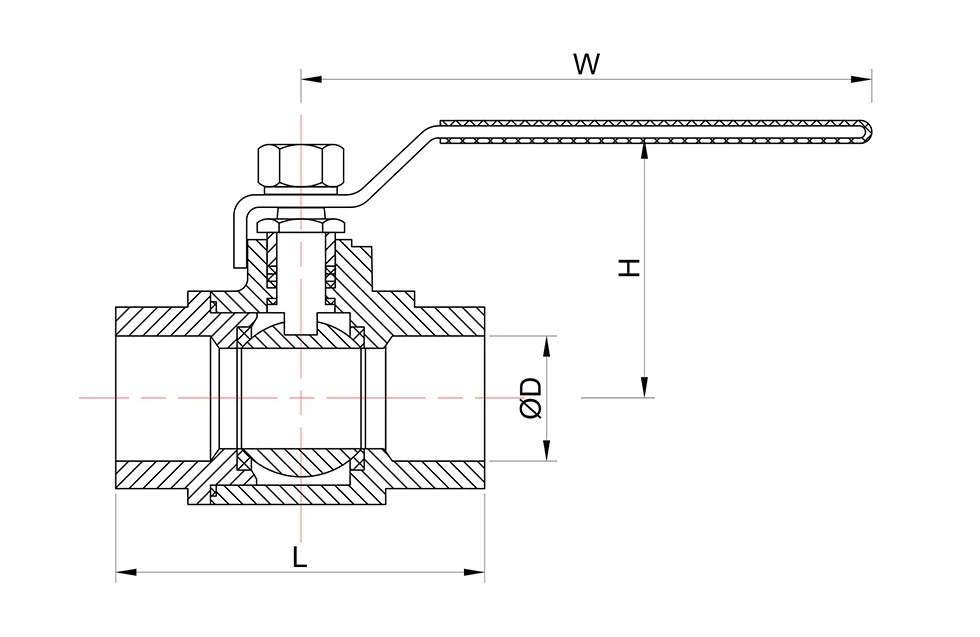

Dimensões Principais

* N: Extremidades da rosca conforme ANSl B 2.1 NPT
*B: Extremidades da rosca conforme BS21 BSP

Aplicativos

Esta válvula de esfera é usada em sistemas e equipamentos de controle de fluidos industriais onde o serviço de fechamento roscado é necessário. As aplicações típicas incluem:

Sistemas de tratamento de água

Oleodutos e gasodutos

Processamento químico

Sistemas de ar comprimido

Equipamento industrial

Sistemas HVAC

Aplicações marítimas

Sistemas gerais de controle de fluidos

Equipamento montado em skid

Manutenção de máquinas e instalações

A válvula pode ser usada com água, óleo, gás e outros fluidos compatíveis dentro da pressão e temperatura especificadas alcance. Para meios corrosivos, fluidos especiais ou condições fora das classificações listadas, o material e a válvula a configuração deve ser confirmada antes da seleção.

Principais recursos

Classificação de pressão 2000WOG

A classificação 2000WOG fornece uma capacidade de pressão mais alta do que as válvulas esfera de baixa pressão padrão. O real a pressão de trabalho permitida depende do tamanho da válvula, da temperatura, do meio e das classificações de pressão-temperatura aplicáveis.

Alça de travamento

O dispositivo de travamento permite que a alça seja fixada na posição selecionada, ajudando a reduzir operação durante o uso e manutenção.

Corpo da válvula de duas peças

A construção do corpo em duas peças proporciona uma configuração prática para sistemas de tubulação industrial rosqueada e aplicações de desligamento.

Construção em aço inoxidável

A configuração listada utiliza ASTM A351 CF8M (316) para o corpo, ASTM A182 F316 para a esfera e haste e RPTFE para o assento. Outras opções de materiais estão disponíveis mediante solicitação.

Conexões rosqueadas

Os padrões de rosca NPT e BSP estão disponíveis. A conexão apropriada deve ser selecionada de acordo com o existente sistema de tubulação e requisitos de instalação.

Padrões de fabricação e testes

A válvula é projetada e fabricada de acordo com os requisitos ISO 17292 e API 608, com inspeção e testes com base na API 598. As classificações de pressão-temperatura são referenciadas à ASME B16.34.

Fabricação e inspeção de fábrica

A Shangtai Valve fabrica o produto e gerencia a produção, montagem e inspeção na fábrica. Inspeção inclui verificações dimensionais, de montagem e de pressão ou vazamento de acordo com os requisitos aplicáveis antes remessa.

Perguntas frequentes

Q1: O que 2000WOG significa para uma válvula esférica 2PC 2000WOG com dispositivo de travamento?

2000WOG refere-se à classificação de pressão para serviços de água, petróleo e gás sob condições adequadas sem choque. O real a pressão de trabalho permitida deve ser confirmada com base no tamanho da válvula, temperatura, meio e o aplicável classificação pressão-temperatura.

Q2: Qual é a finalidade do dispositivo de bloqueio?

O dispositivo de travamento ajuda a manter a alavanca da válvula na posição aberta ou fechada selecionada e reduz o risco de operação não intencional durante o uso ou manutenção.

Q3: Esta válvula pode ser usada em vez de uma válvula de esfera forjada?

Pode ser considerado quando as especificações de pressão, temperatura, material e conexão da válvula atendem ao serviço requisitos. Para aplicações de alta pressão, alta temperatura ou críticas, as condições operacionais devem ser confirmado antes da seleção.

Q4: Que mídia esta válvula esférica pode manipular?

É comumente usado com água, óleo, gás, ar comprimido e outros fluidos industriais compatíveis. Para produtos corrosivos ou meios especiais, as informações do fluido devem ser fornecidas para confirmar os materiais adequados e a configuração da válvula.

Q5: Quais padrões são usados ​​para esta válvula?

A válvula é fabricada de acordo com os requisitos ISO 17292 e API 608. Inspeção e testes são baseados em API 598, enquanto as classificações de pressão-temperatura fazem referência à ASME B16.34.

Q6: Você possui certificados CE e ISO 9001?

Sim. Certificados CE e ISO 9001 estão disponíveis. Documentação relevante pode ser fornecida de acordo com o produto e requisitos de pedido.

Q7: você é o fabricante?

Sim. A Shangtai Valve fabrica a válvula e gerencia os processos relacionados de produção, montagem e inspeção em sua fábrica em Wenzhou, China.
