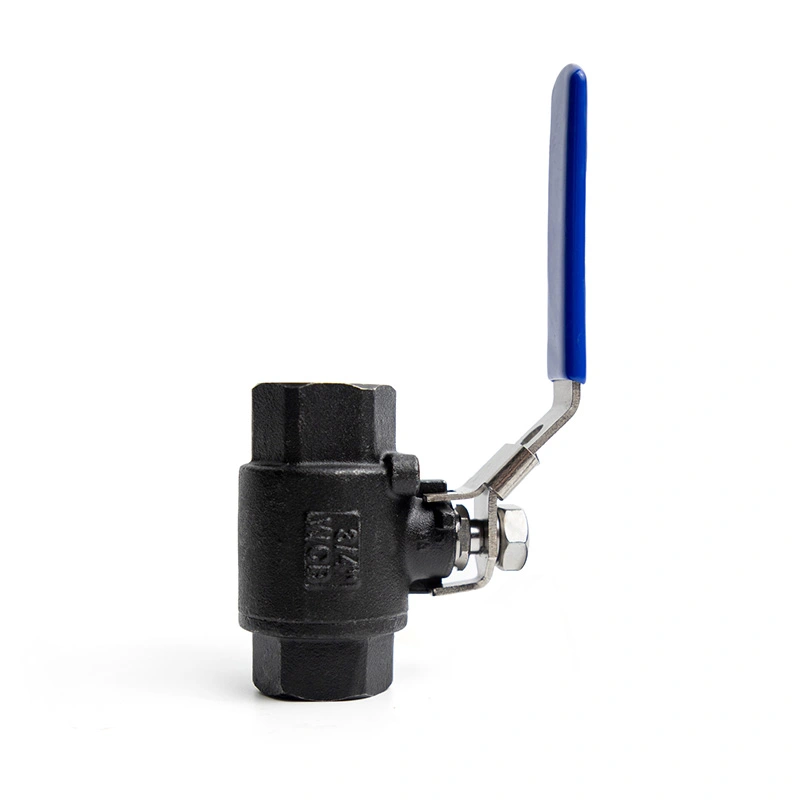

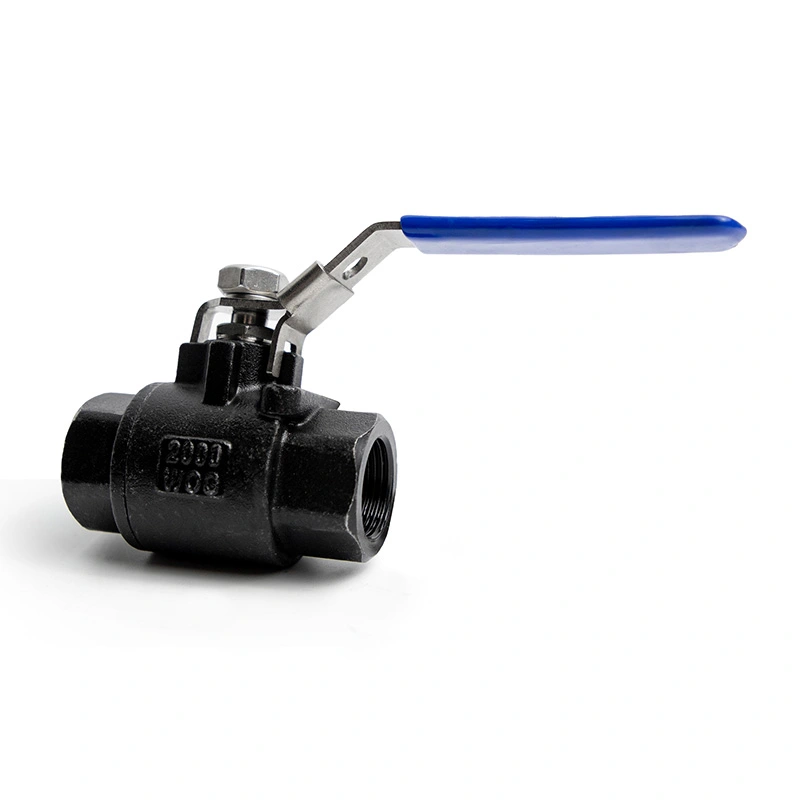

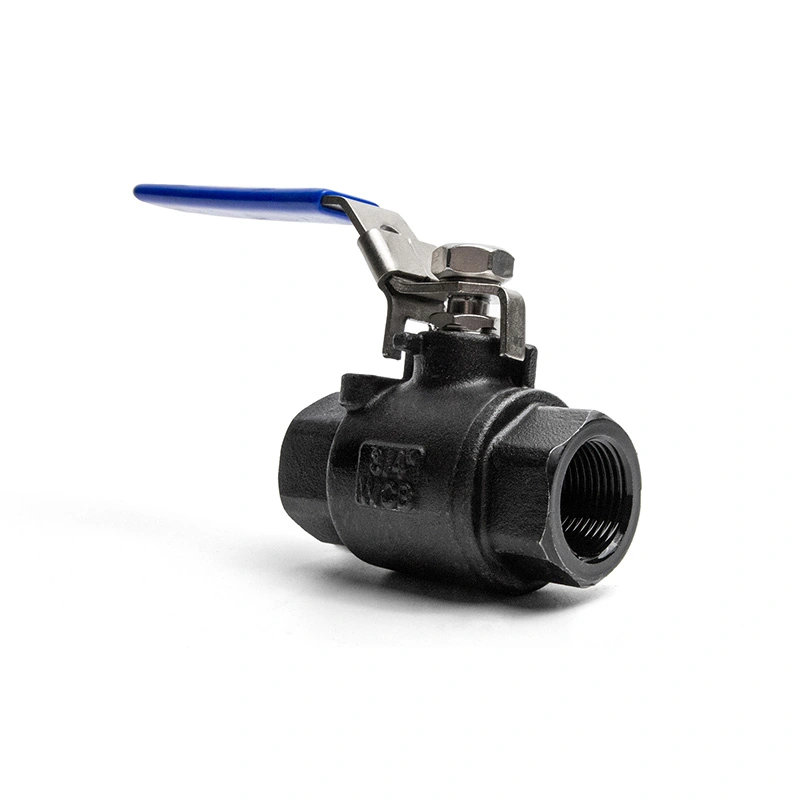

Válvula de esfera de aço carbono 2PC 2000WOG com dispositivo de travamento

A válvula de esfera de aço carbono Shangtai 2PC 2000WOG com dispositivo de travamento foi projetada para controle liga/desliga confiável em dutos industriais de alta pressão. Com capacidade de pressão de até 1.975 PSI, esta válvula é adequada para aplicações exigentes de água, óleo, gás, ar comprimido e fluidos industriais compatíveis em condições sem choque.

A estrutura do corpo de duas peças torna a válvula mais útil do que muitos designs de peça única. Quando a manutenção é necessário, a válvula pode ser desmontada de forma mais conveniente, permitindo a substituição de sedes e componentes de vedação para prolongar a vida útil e reduzir o custo de substituição.

Para garantir uma qualidade consistente, a válvula é inspecionada através de quatro estágios de controle de qualidade, desde o corpo bruto até o produto acabado:

Inspeção do corpo bruto – verifica a aparência, as dimensões e a condição do material.

Inspeção de usinagem – verifica roscas, superfícies de vedação, precisão do furo e dimensões principais.

Inspeção de montagem – verifica esfera, sedes, haste, anéis de vedação, alça e dispositivo de travamento.

Inspeção final – inclui teste de pressão, teste de vazamento, teste de operação, marcação e inspeção de embalagem.

Este rigoroso processo de qualidade ajuda a melhorar a consistência do produto, reduzir as taxas de defeitos e fornecer produtos mais confiáveis válvulas para clientes industriais.

*N: Extremidades de rosca de acordo com ANSI B 2.1 NPT
*B:Tópico termina de acordo com BS21 BSP

Princípio de funcionamento da válvula

Uma válvula esférica controla o fluxo girando uma esfera perfurada com precisão dentro do corpo da válvula.

Posição aberta

Quando a alça está paralela à tubulação, o orifício através da esfera fica alinhado com o tubo. O fluido passa a válvula com baixa resistência ao fluxo.

Posição Fechada

Quando a alavanca é girada 90 graus, o lado sólido da bola bloqueia o caminho do fluxo. Os assentos pressionam contra o bola para criar uma vedação hermética.

Função de bloqueio

Depois que a válvula é aberta ou fechada, o dispositivo de travamento pode garantir a posição da alça. Isto ajuda a prevenir operação incorreta, operação não autorizada ou movimento acidental causado por vibração.

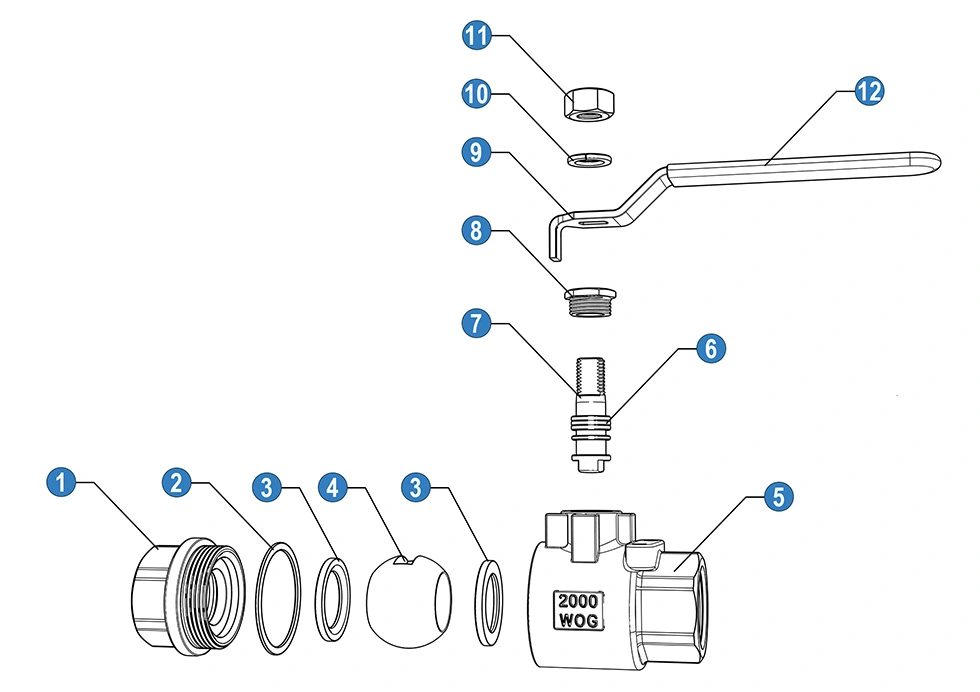

Projeto de manutenção em duas peças

O corpo de duas peças permite uma desmontagem mais fácil em comparação com uma válvula de peça única. Assentos, vedações e peças de vedação relacionadas pode ser inspecionado ou substituído quando necessário, ajudando a prolongar a vida útil da válvula.

Nota: As válvulas esfera são projetadas principalmente para serviços totalmente abertos ou totalmente fechados. A limitação de longo prazo não é recomendada porque pode danificar a bola e os assentos.

Indústrias Aplicáveis ​​e Razões

Nota de seleção: O aço carbono é forte e econômico, mas não é a melhor escolha para meios altamente corrosivos. Para produtos químicos corrosivos ou ambientes marítimos, devem ser consideradas opções de aço inoxidável ou materiais especiais.
