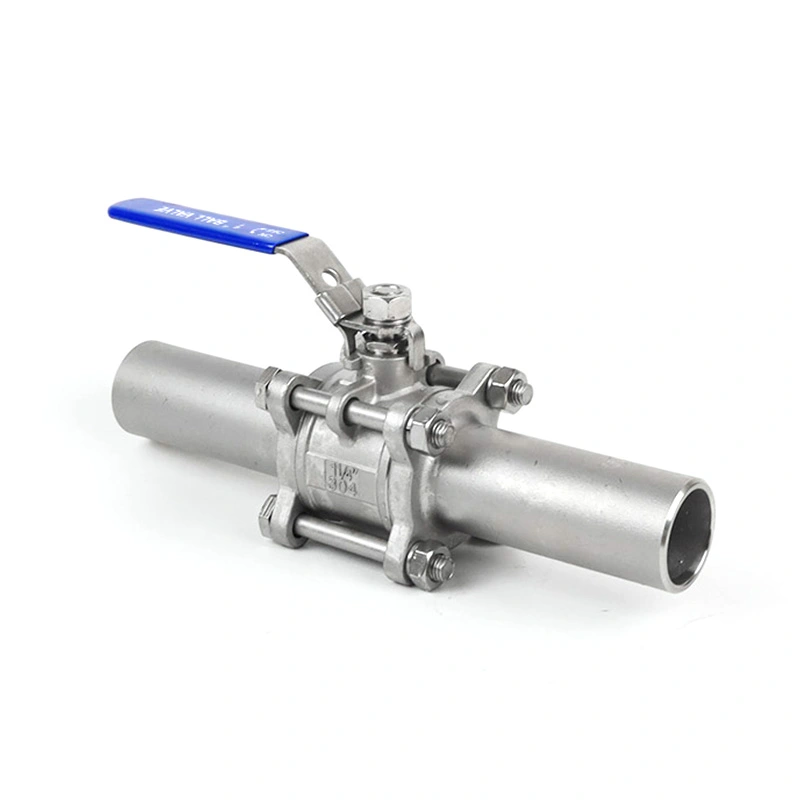

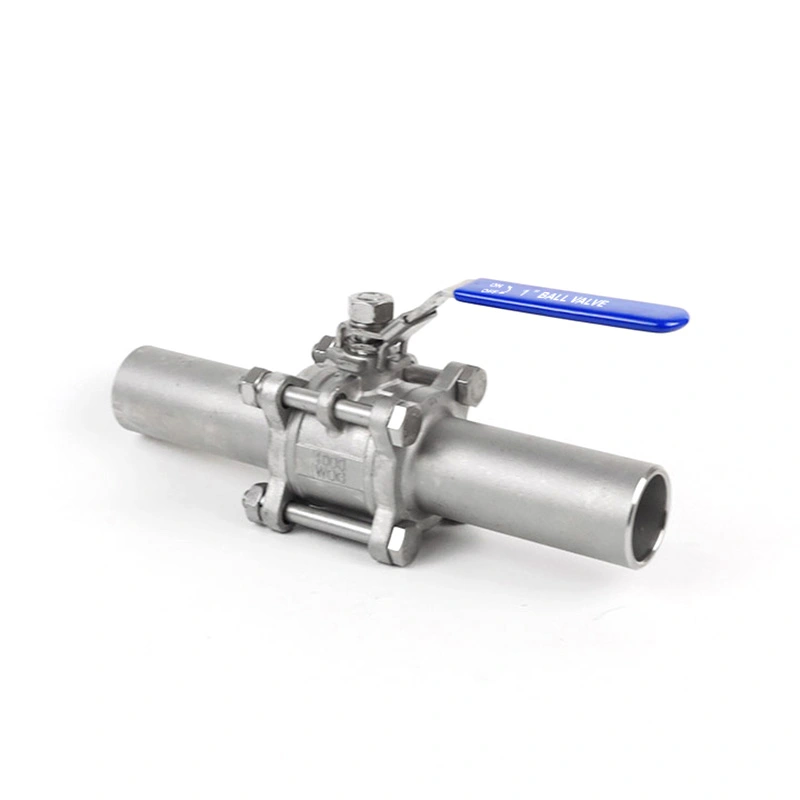

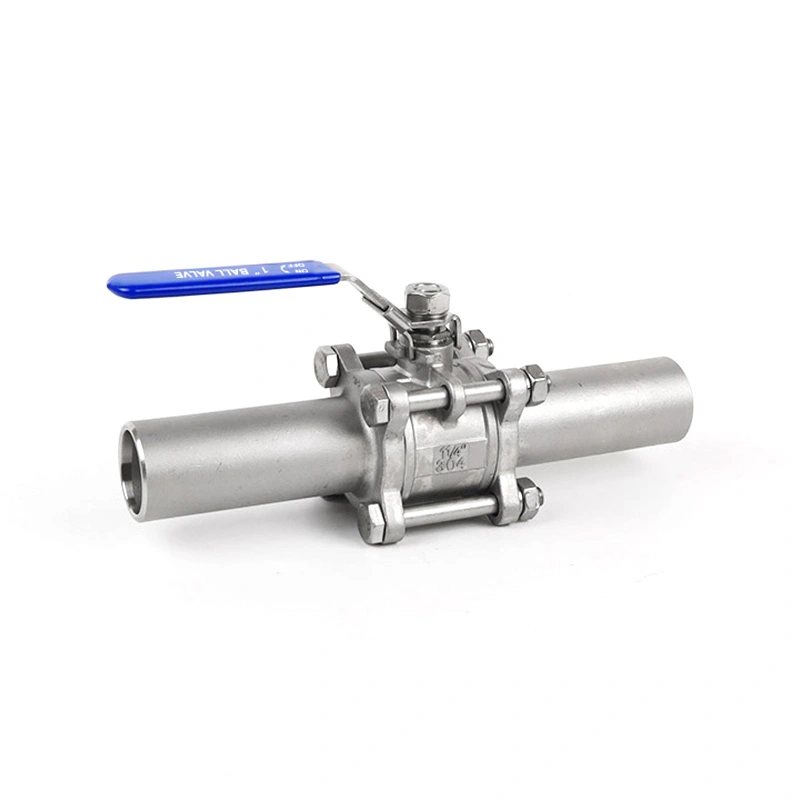

Solda de válvula de esfera 3PC estendida

A válvula de esfera 3PC Weld Extended usa extremidades de solda de topo estendidas para fornecer comprimento de soldagem adicional entre a válvula corpo e tubulação. As extremidades estendidas são úteis para tubulações isoladas, instalações enterradas e layouts de tubulações onde é necessária distância extra de soldagem. O corpo de três peças também fornece acesso a componentes internos para inspeção e substituição após o isolamento do gasoduto.

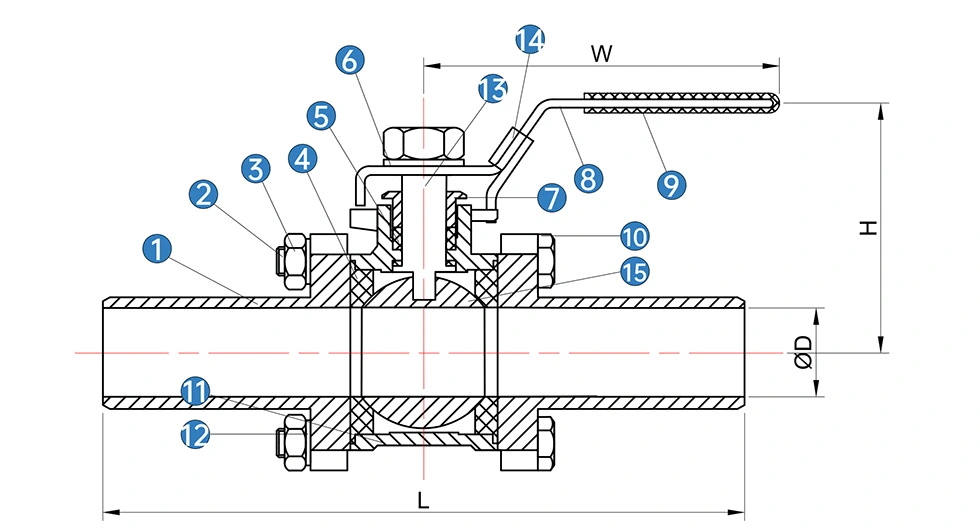

Dimensões Principais

* N: Extremidades da rosca conforme ANSI B 2.1 NPT
*B: Extremidades da rosca conforme BS21 BSP

Recursos do produto

1. Extremidades estendidas para solda de topo

As extremidades de solda estendidas proporcionam espaço adicional para soldagem de tubulações e ajudam a manter o trabalho de soldagem longe da rede principal. corpo da válvula. Esta configuração é útil para tubulações isoladas ou enterradas onde a válvula precisa ser posicionada fora do isolamento ou em local acessível.

2. Construção de três peças

O corpo dividido permite que a válvula seja aberta para inspeção e manutenção. Assentos, vedações e outros componentes internos os componentes podem ser acessados quando a substituição for necessária, reduzindo a necessidade de substituir o conjunto completo da válvula.

3. Materiais de aço inoxidável 316

A válvula de esfera 3PC Weld Extended usa ASTM A351 CF8M (316) para o corpo e ASTM A182 F316 para a esfera e haste. O assento padrão é RPTFE (PTFE+15%fv). Outras combinações de materiais podem ser fornecidas de acordo com a necessidade condições de serviço.

4. Conexão de solda de topo

As extremidades da solda seguem os requisitos da ASME B16.25. Uma conexão soldada de topo fornece uma junta permanente entre a válvula e tubulação, com o procedimento de soldagem e preparação do tubo determinado pela especificação de tubulação aplicável.

Soldagem e Instalação

Antes de soldar, verifique o tamanho do tubo, as dimensões da extremidade de solda, a condição do bisel e o alinhamento. O gasoduto deverá ser devidamente apoiado para evitar carga excessiva na válvula durante a instalação. Os procedimentos de soldagem também devem seguir a especificação do projeto aplicável.

As extremidades estendidas proporcionam distância adicional entre a área de soldagem e o interior da válvula. Soldagem apropriada e procedimentos de controle de calor ainda devem ser seguidos para proteger a sede, as vedações e outros componentes sensíveis ao calor.

Materiais e Condições Operacionais

A válvula é especificada para uma faixa de temperatura de -25°C a 150°C e uma pressão máxima de 285PSI sob a lista condições. Os limites operacionais reais devem ser confirmados de acordo com o tamanho da válvula, meio, temperatura e classificação de pressão-temperatura aplicável.

O corpo em aço inoxidável, a esfera F316 e a haste F316 destinam-se a meios industriais compatíveis. Assento e vedação a seleção do material deve ser verificada em relação ao fluido, temperatura e pressão reais antes de fazer o pedido.

Inspeção de Qualidade

Inspeção de Materiais

A identificação do material e os registros de inspeção relacionados podem ser fornecidos de acordo com os requisitos do pedido. Materiais relatórios de teste estão disponíveis para configurações de válvula aplicáveis.

Inspeção Dimensional

As dimensões da válvula e as características da extremidade soldada são verificadas em relação aos desenhos e requisitos especificados do produto. A inspeção pode incluir o comprimento da extremidade da solda, dimensões e condições gerais de montagem.

Testes de pressão e vedação

Os testes e a inspeção das válvulas seguem os requisitos da API 598. Testes de pressão e vedação são realizados para verificar a desempenho de vedação do corpo da válvula e da sede antes do envio.

Inspeção de Válvula Terminada

A inspeção final abrange a aparência da válvula, montagem, proteção da extremidade de solda e condição operacional. Produto necessário os documentos podem ser preparados de acordo com o pedido.

Aplicativos

A Válvula Esférica Weld Extended 3PC é adequada para tubulações industriais onde uma conexão soldada e soldagem adicional distância são necessários. As aplicações típicas incluem processamento petroquímico, sistemas de petróleo e gás, energia térmica, tratamento de água e controle geral de fluidos industriais.

A configuração de extremidade estendida é particularmente útil quando o isolamento de tubulações, instalações subterrâneas ou locais O layout limita o espaço disponível ao redor do corpo da válvula. A adequação da aplicação deve ser confirmada com base no especificação de meio, pressão, temperatura e tubulação.

Embalagem

As válvulas são embaladas para transporte de exportação em caixas de papelão ondulado e caixas de compensado. As extremidades da solda são protegido durante a embalagem para reduzir o risco de danos ao chanfro e às superfícies de conexão durante o manuseio e remessa.

Perguntas frequentes

1. Qual é a finalidade das extremidades de solda estendidas em uma válvula de esfera 3PC com solda estendida?

As extremidades de solda estendidas proporcionam distância adicional de soldagem entre o corpo da válvula e a tubulação. Eles são úteis para tubulações isoladas, instalações enterradas e outros layouts onde a área de soldagem precisa ser posicionada mais longe do corpo da válvula.

2. Qual material é usado para a válvula?

O material padrão do corpo é ASTM A351 CF8M (316), com ASTM A182 F316 usado para a esfera e a haste. O assento é RPTFE (PTFE+15%fv). Outros materiais estão disponíveis mediante solicitação.

3. Qual padrão se aplica às extremidades soldadas?

As extremidades soldadas são especificadas de acordo com ASME B16.25. O procedimento final de soldagem deve seguir as normas aplicáveis pipeline ou especificação do projeto.

4. A válvula pode ser mantida após a instalação?

Sim. O corpo de três peças fornece acesso aos componentes internos para inspeção e substituição. O gasoduto deve ser isolado e despressurizado antes da manutenção da válvula.

5. Quais são os limites de pressão e temperatura?

A pressão máxima listada é 285 PSI e a faixa de temperatura é de -25 ℃ a 150 ℃. O funcionamento real permitido as condições dependem do tamanho da válvula, do meio e da classificação de pressão-temperatura aplicável.

6. Que documentos podem ser fornecidos?

Relatórios de testes de materiais e inspeção aplicável ou documentação do produto podem ser fornecidos de acordo com a válvula requisitos de configuração e pedido.
