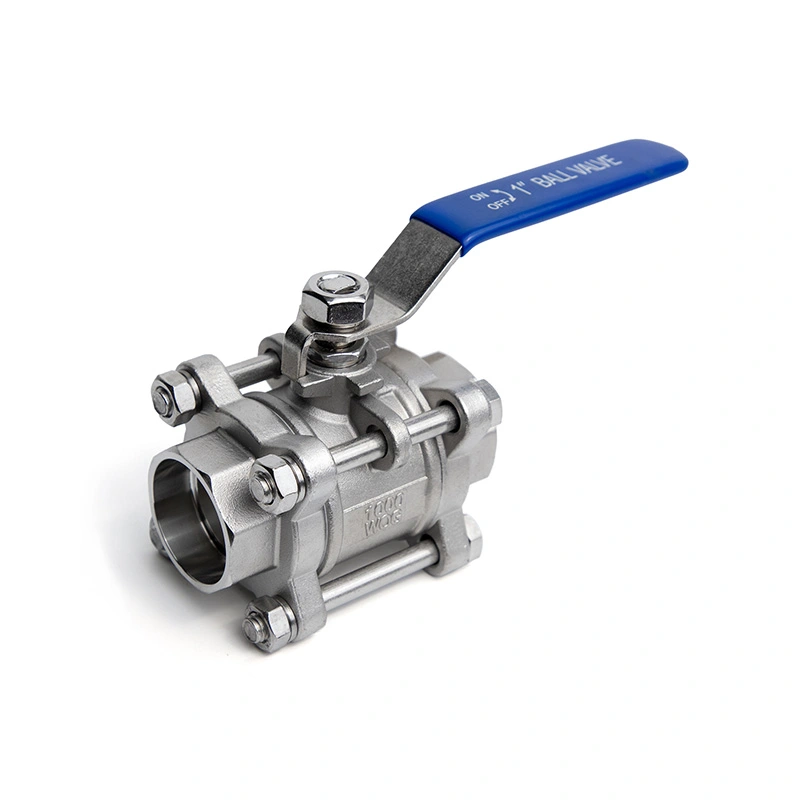

Válvula de esfera de aço inoxidável com extremidades soldadas por soquete 3PC

A válvula esférica de aço inoxidável com extremidades soldadas por soquete 3PC combina um corpo de aço inoxidável de três peças com extremidades soldadas por soquete para conexões de tubulação compactas e permanentes. Sua construção de corpo dividido permite que as vedações internas e outros componentes utilizáveis ​​sejam acessados ​​após a válvula ser isolada e despressurizada. A passagem de fluxo em toda a porta suporta baixa resistência ao fluxo, enquanto o design de esfera e sede fornece fechamento bidirecional para fluidos compatíveis. É adequado para tubulações de alta pressão em petróleo e gás, processamento químico, tratamento de água e outros sistemas industriais.

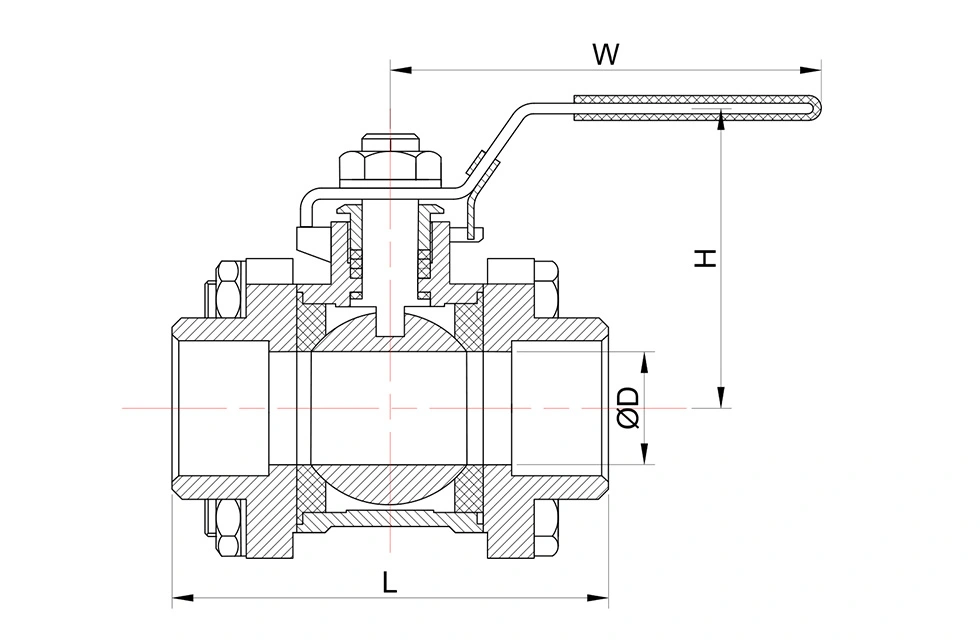

Dimensões Principais

* N: Extremidades da rosca conforme ANSl B 2.1 NPT
*B: Extremidades da rosca conforme BS21 BSP

KvVALORES

Kv (m3/h) = Vazão de água em metros cúbicos por hora que gerará uma queda de pressão de 1 bar na válvula.

Funções e principais recursos da válvula

1. Conexão de soquete-solda

As extremidades do soquete soldado são usinadas nas dimensões de conexão especificadas para instalação soldada com tubulação compatível. Esta conexão é comumente usada em linhas industriais de pequeno diâmetro onde é necessária uma junta permanente entre tubo e válvula. A soldagem deve seguir as especificações e procedimentos de tubulação aplicáveis.

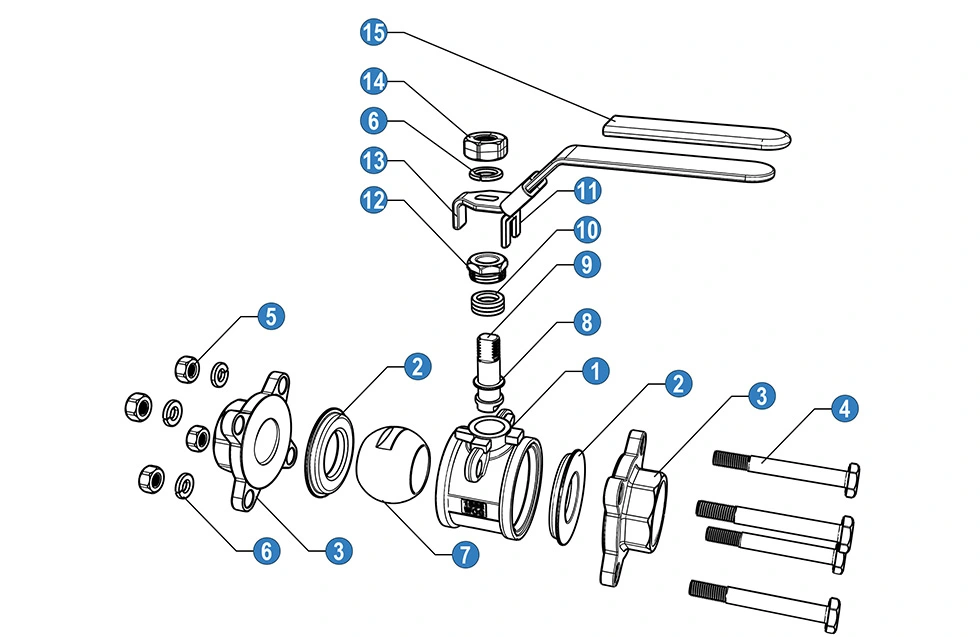

2. Corpo de três peças

O corpo aparafusado de três peças permite o acesso aos componentes internos da válvula após a tubulação ter sido isolada e despressurizada. As vedações e outras peças que podem ser reparadas podem ser inspecionadas ou substituídas sem substituir o conjunto completo da válvula.

3. Vedação de esfera e sede

A esfera gira contra a sede para abrir ou fechar a passagem do fluxo. A válvula fornece fechamento em ambas as direções do fluxo quando a sede e os materiais de vedação selecionados são adequados para as condições de serviço. A passagem de fluxo também permite que o fluido passe através da válvula com obstrução limitada quando totalmente aberta.

4. Construção em aço inoxidável

A construção em aço inoxidável está disponível para aplicações que envolvem água, óleo, gás e meios químicos compatíveis. A seleção do material deve levar em consideração a composição do fluido, concentração, temperatura operacional, pressão e condições de corrosão.

Sobre Xangai

A Shangtai está sediada em Wenzhou, Zhejiang, China, e fabrica válvulas industriais para os mercados interno e de exportação. Suas atividades de produção abrangem usinagem, montagem de válvulas, testes de pressão, inspeção e marcação de produtos.

O sistema de gestão da qualidade é certificado pela ISO 9001 e a documentação CE está disponível para produtos aplicáveis. A inspeção pode incluir verificações de materiais recebidos, inspeção em processo, inspeção de válvulas acabadas e verificações pré-embarque de acordo com os requisitos do pedido.

Para válvulas esfera macho-soldadas, diferentes configurações de conexão podem ser fornecidas de acordo com as dimensões exigidas e normas aplicáveis. Configurações de encaixe tipo A e Tipo B estão disponíveis para requisitos específicos, com as dimensões da conexão confirmadas antes da produção.

Perguntas frequentes

1. Qual é a diferença entre conexões rosqueadas e soldadas?

As conexões de soquete soldado usam uma junta soldada entre a válvula e o tubo, enquanto as conexões rosqueadas dependem de roscas de tubo correspondentes. As extremidades soldadas por soquete são comumente especificadas para tubulações de pequeno diâmetro onde uma conexão soldada permanente é necessária. A conexão apropriada depende do padrão da tubulação, pressão, temperatura e requisitos de instalação.

2. Existem diferentes configurações de soquete-solda disponíveis?

Sim. Diferentes configurações de soquete-solda podem ser fornecidas de acordo com as dimensões exigidas e os padrões de tubulação aplicáveis. O tipo de conexão e os requisitos dimensionais devem ser confirmados antes da produção, principalmente para válvulas de reposição e projetos de exportação.

3. A válvula pode ser aberta para manutenção interna?

Sim. O corpo de três peças pode ser separado após a tubulação ter sido isolada e despressurizada, permitindo que as vedações internas e outros componentes utilizáveis ​​sejam inspecionados ou substituídos. A válvula não deve ser desmontada enquanto a tubulação estiver pressurizada.

4. Quais documentos estão disponíveis com a válvula?

A documentação ISO 9001 e CE pode ser fornecida para configurações aplicáveis. Documentação de materiais, registros de inspeção, relatórios de testes e desenhos de produtos também podem ser fornecidos de acordo com os requisitos do pedido e do projeto.

5. Quais aplicações são adequadas para uma válvula esférica de aço inoxidável com extremidades soldadas por soquete 3PC?

A válvula pode ser usada para fluidos compatíveis em petróleo e gás, petroquímica, processamento químico, tratamento de água, geração de energia e tubulações industriais em geral. O material, a sede e os componentes de vedação devem ser selecionados de acordo com o meio, pressão e temperatura reais.

6. Que informações são necessárias para a seleção da válvula?

As principais informações incluem tamanho da válvula, classificação de pressão, dimensões do soquete de solda, meio de trabalho, pressão operacional, temperatura, corpo e materiais de vedação, quantidade e padrões aplicáveis. Para projetos de substituição, desenhos de válvulas existentes ou informações dimensionais também podem ser fornecidos para confirmação.
