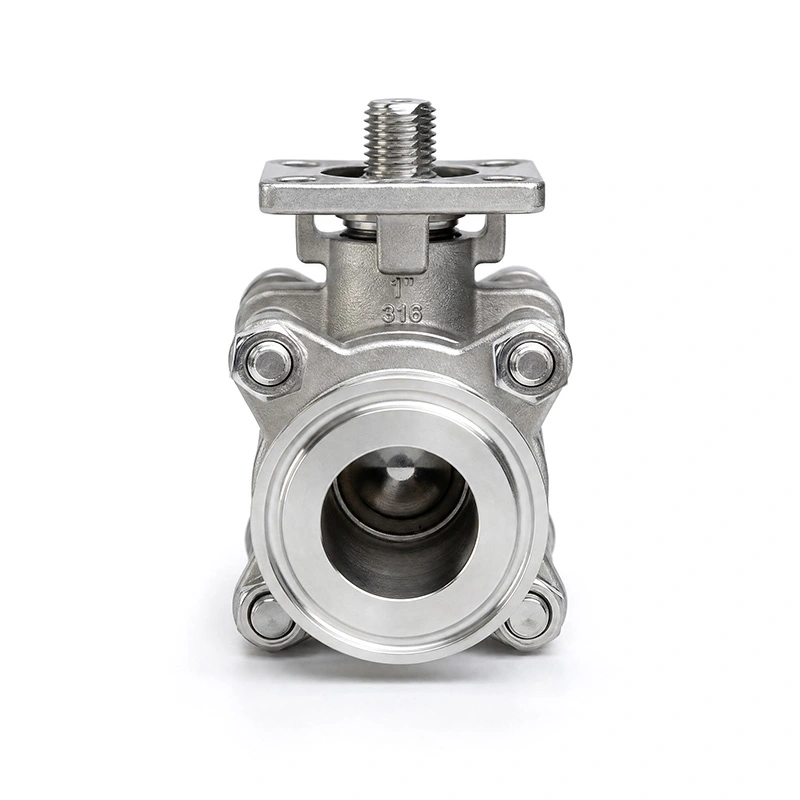

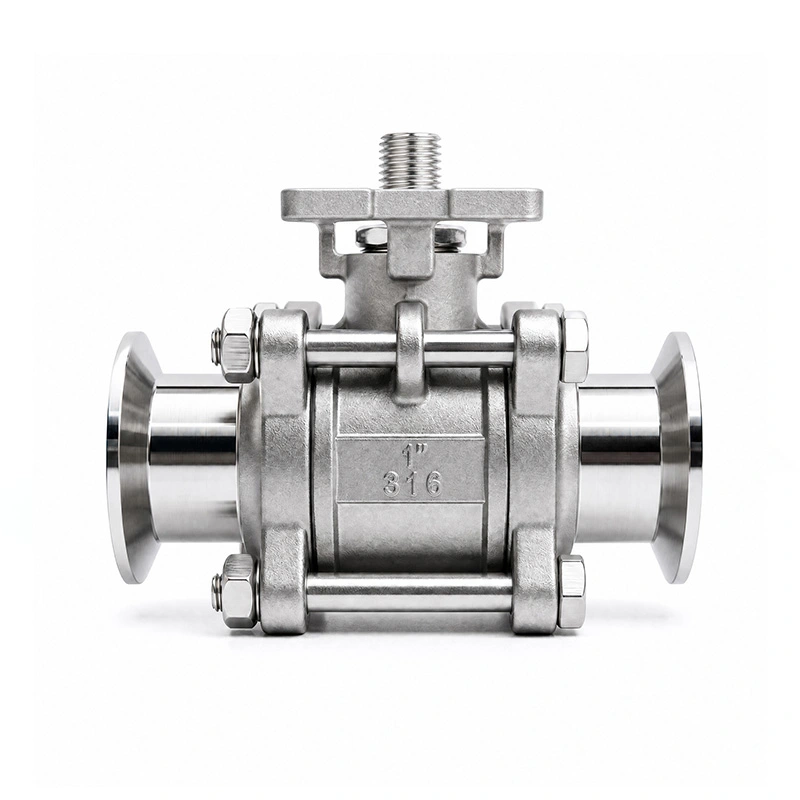

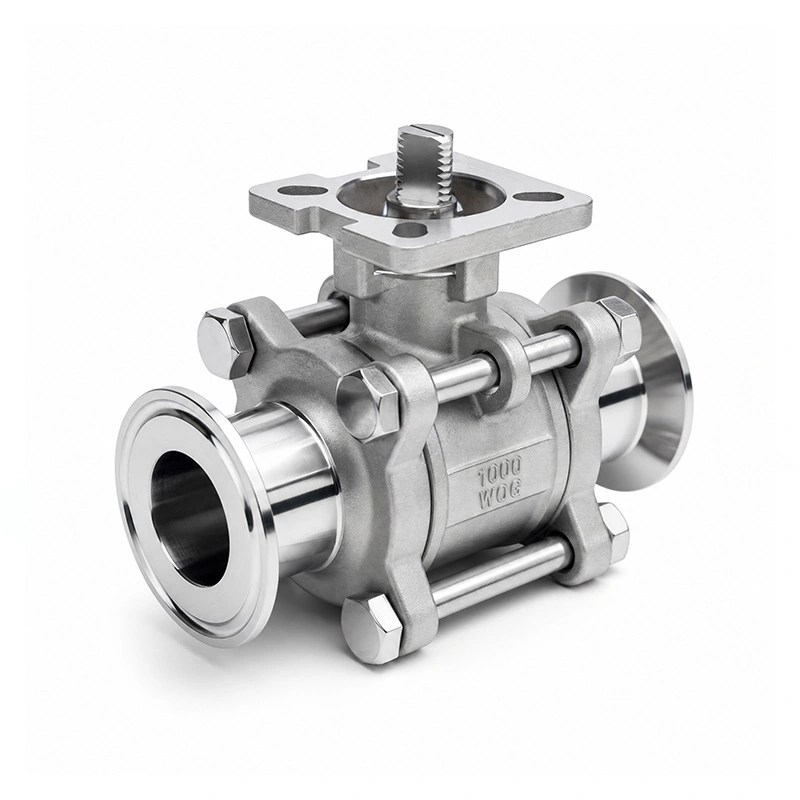

Válvula de esfera tri-clamp totalmente encapsulada 3PC com almofada de montagem ISO 5211

A válvula esférica Tri-clamp totalmente encapsulada 3PC com base de montagem ISO 5211 usa um corpo de válvula de três peças com conexões Tri-clamp para sistemas de tubulação sanitária e de processo. A construção de três peças fornece acesso aos componentes internos após o isolamento da tubulação, enquanto a base de montagem ISO 5211 fornece uma interface padronizada para instalação de atuadores pneumáticos ou elétricos. Esta configuração é adequada para sistemas de controle de fluidos onde são necessárias conexões sanitárias e operação automatizada de válvulas.

Dimensões Principais

Principais recursos de design

Construção de válvula de três peças

O corpo de três peças consiste em uma seção central da válvula e duas seções finais. Após a tubulação estar devidamente isolada e a válvula despressurizada, o corpo pode ser aberto para inspecionar ou substituir componentes internos. Esta estrutura é útil para aplicações onde é necessária manutenção periódica de sedes, vedações ou outras peças internas.

Conexão Tri-clamp

As conexões Tri-clamp usam um arranjo de braçadeira e gaxeta em vez de juntas roscadas ou flangeadas. Este método de conexão permite que a válvula seja instalada ou removida sem soldar a válvula diretamente na tubulação. O material da junta aplicável e as dimensões da conexão devem ser selecionados de acordo com o meio do processo, temperatura e especificação da tubulação.

Montagem do atuador ISO 5211

A válvula esférica Tri-clamp totalmente encapsulada 3PC com almofada de montagem ISO 5211 foi projetada com uma interface de montagem do atuador ISO 5211 na válvula. Isto permite que atuadores pneumáticos ou elétricos compatíveis sejam montados diretamente na válvula sem depender de um arranjo de montagem convencional separado. A seleção do atuador deve corresponder ao tamanho da válvula, ao torque operacional e aos requisitos de controle do sistema.

316 componentes molhados de aço inoxidável

O corpo é especificado como ASTM A351 CF8M (316), enquanto a esfera e a haste são especificadas como ASTM A182 F316. Esses materiais de aço inoxidável são adequados para uma variedade de aplicações de fluidos industriais onde a compatibilidade do material e a resistência à corrosão são considerações importantes. A sede RPTFE combina PTFE com 15% de enchimento e deve ser avaliada em relação ao meio real e à temperatura operacional antes da seleção.

Aplicativos

A válvula esférica Tri-clamp totalmente encapsulada 3PC com base de montagem ISO 5211 pode ser usada em sistemas de tubulação que exigem uma válvula de corte compacta, conexões de estilo sanitário e atuação automatizada opcional. As áreas de aplicação típicas incluem:

Processamento Geral de Líquidos

Manuseio de Fluidos Químicos

Instalações de tratamento de água

Fabricação Industrial Leve

Sistemas de tubulação automatizados

Instalação e Operação

Instalação de três braçadeiras

Antes da instalação, confirme se o tamanho da válvula, as dimensões da conexão, o material da junta e os requisitos de pressão e temperatura correspondem às especificações da tubulação. Posicione a válvula entre as conexões Tri-clamp correspondentes, instale a junta apropriada e fixe a junta com o grampo. A conexão deve ser verificada quanto ao alinhamento correto antes do sistema ser pressurizado.

Instalação do Atuador

A base de montagem ISO 5211 fornece a interface para atuadores pneumáticos ou elétricos compatíveis. Verifique o padrão de montagem do atuador, as dimensões do eixo e o torque operacional necessário antes da instalação. O atuador deve ser instalado e ajustado de acordo com as instruções do fabricante da válvula e do atuador.

Manutenção

Antes da manutenção, isole a válvula da tubulação e libere toda a pressão residual. A construção de três peças permite que o corpo da válvula seja aberto para inspeção da esfera, sedes, haste e componentes de vedação. Substitua os componentes desgastados por peças adequadas e verifique a vedação e as condições de funcionamento da válvula antes de devolvê-la ao serviço.

Considerações sobre seleção

Ao selecionar esta válvula para um novo sistema de tubulação, considere o meio operacional, a pressão, a temperatura, o tamanho do tubo, as dimensões da conexão e o método de atuação necessário. A sede da válvula e os materiais de vedação devem ser verificados quanto à compatibilidade com o fluido do processo. Para aplicações automatizadas, o atuador deve ser selecionado de acordo com o torque operacional da válvula e os requisitos de controle do sistema.

Perguntas frequentes

Q1: Para que é usada uma válvula esférica Tri-clamp totalmente encapsulada 3PC com almofada de montagem ISO 5211?

Uma válvula esférica Tri-clamp totalmente encapsulada 3PC com almofada de montagem ISO 5211 é usada para controle de fluido liga/desliga em sistemas de tubulação onde um corpo de válvula de três peças, conexão Tri-clamp e interface de montagem do atuador são necessários. Pode ser configurado para operação manual ou combinado com um atuador pneumático ou elétrico adequado para controle automatizado.

Q2: O que a base de montagem ISO 5211 oferece?

A base de montagem ISO 5211 fornece uma interface padronizada de montagem do atuador. Atuadores pneumáticos ou elétricos compatíveis podem ser montados de acordo com as dimensões de montagem ISO 5211 aplicáveis, sujeitos ao tamanho do atuador e aos requisitos de torque da válvula.

Q3: Quais são as vantagens da construção de três peças?

A construção de três peças fornece acesso aos componentes internos da válvula após a tubulação ter sido isolada e despressurizada. Isto pode simplificar a inspeção e substituição de sedes, vedações e outros componentes passíveis de manutenção em comparação com um corpo de peça única totalmente fechado.

Q4: Quais materiais são usados ​​para esta válvula?

O corpo é ASTM A351 CF8M (316), enquanto a esfera e a haste são ASTM A182 F316. O assento é RPTFE (PTFE+15%fv). Outras configurações de materiais estão disponíveis mediante solicitação.

Q5: Esta válvula pode ser usada com atuadores pneumáticos ou elétricos?

Sim. A interface de montagem ISO 5211 foi projetada para instalação de atuadores. O atuador apropriado deve ser selecionado de acordo com o tamanho da válvula, torque operacional, pressão, temperatura e requisitos do sistema de controle.

Q6: O que deve ser verificado antes de fazer o pedido?

Confirme o tamanho da válvula necessário, as dimensões da conexão, a pressão operacional, a temperatura, o meio do processo, o material da sede e o método de atuação. Para sistemas automatizados, o padrão de montagem do atuador e o torque necessário também devem ser confirmados.
