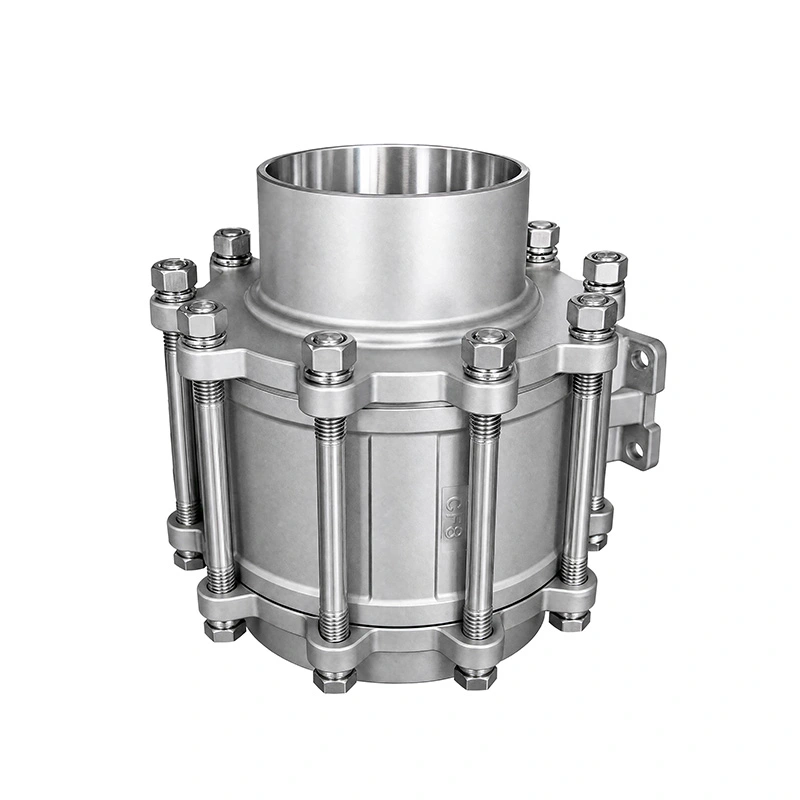

Haste estendida da válvula de esfera de aço inoxidável com extremidades soldadas de topo 3PC

A haste estendida da válvula esférica de aço inoxidável com extremidades soldadas 3PC apresenta extremidades soldadas para conexão permanente da tubulação e uma haste estendida para aplicações onde o ponto de operação da válvula precisa ser posicionado longe do tubo. O corpo de três peças permite o acesso aos componentes internos para manutenção, enquanto a base de montagem ISO 5211 suporta a instalação direta de atuadores pneumáticos ou elétricos.

Dimensões Principais

Recursos do produto

1. Conexão de tubulação soldada de topo

A válvula utiliza extremidades soldadas de topo fabricadas de acordo com ASME B16.25. Soldar a válvula diretamente na tubulação fornece uma conexão fixa sem juntas roscadas ou flangeadas, tornando esta configuração adequada para instalações de tubulação industrial permanente.

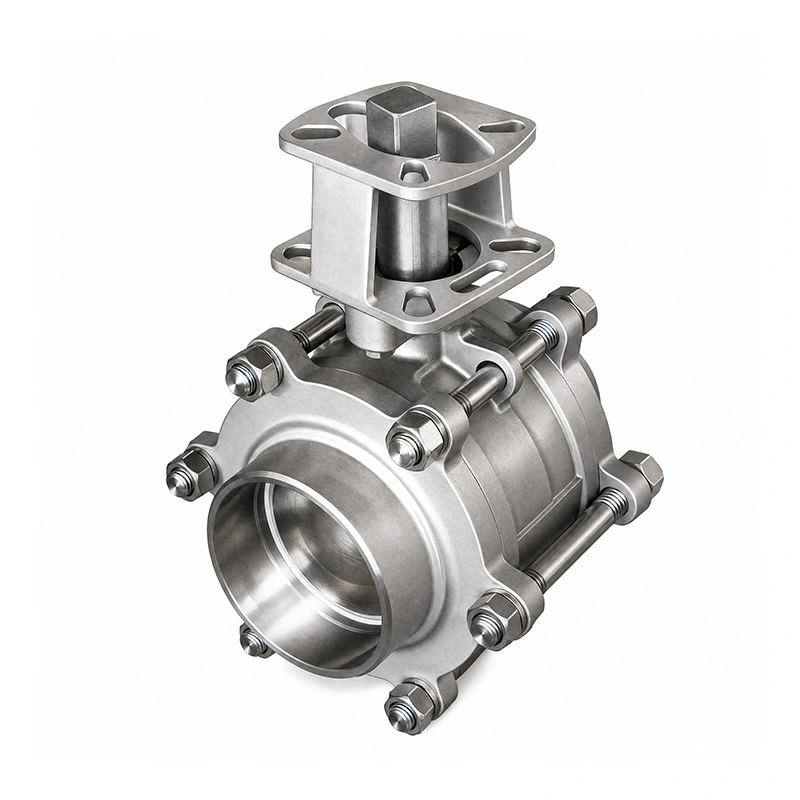

2. Configuração de haste estendida

A haste estendida proporciona folga operacional adicional entre a alça ou atuador e a tubulação. É útil quando o isolamento, a disposição dos tubos ou as condições de instalação limitam o acesso a uma haste de válvula padrão.

3. Corpo de três peças para manutenção

A construção de três peças fornece acesso aos componentes internos da válvula quando for necessária inspeção ou substituição. A sede e os componentes de vedação podem passar por manutenção sem substituir o conjunto completo da válvula.

4. Construção de válvula de aço inoxidável

A haste estendida da válvula esférica de aço inoxidável com extremidades soldadas de topo 3PC usa ASTM A351 CF8M (316) para o corpo e ASTM A182 F316 para a esfera e a haste. A sede RPTFE é especificada para a faixa de temperatura listada de -25°C a 150°C.

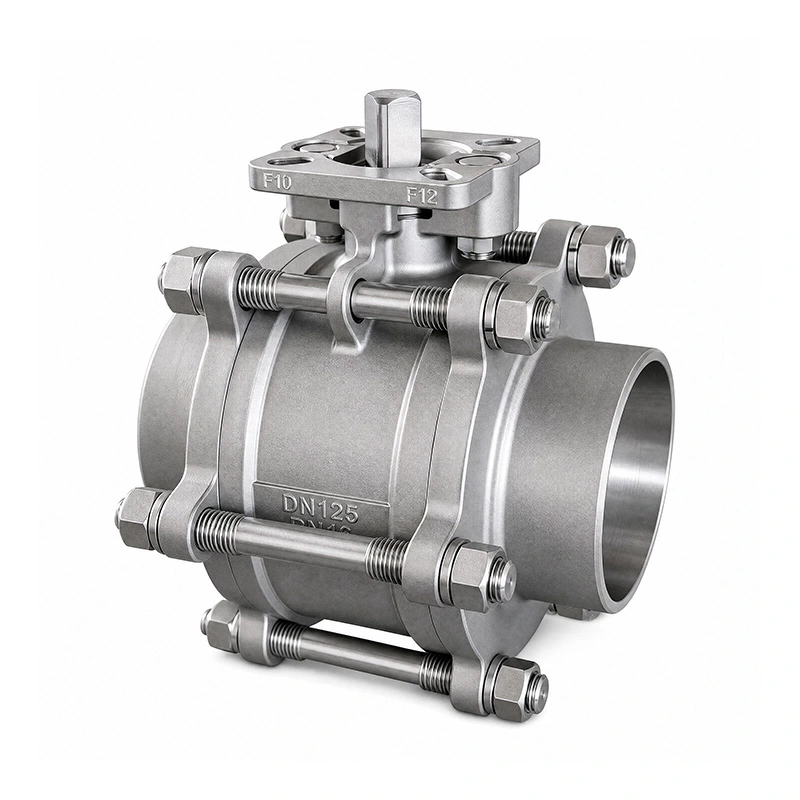

Montagem do Atuador

A válvula está equipada com uma base de montagem ISO 5211 para instalação direta do atuador. Atuadores pneumáticos ou elétricos podem ser selecionados de acordo com o tamanho da válvula, torque operacional e requisitos de controle. A interface de montagem do atuador deve ser verificada antes do pedido para garantir a compatibilidade.

Normas e Inspeção

O projeto e a fabricação seguem ASME B16.34, com extremidades soldadas de topo com base na ASME B16.25. Os testes e a inspeção das válvulas são realizados de acordo com a API 598. As classificações de pressão e temperatura também são referenciadas na ASME B16.34.

A inspeção de produção abrange verificação de materiais, testes de pressão, inspeção de vedação e verificações de válvulas acabadas. Relatórios de testes de materiais e documentação aplicável do produto podem ser fornecidos de acordo com a configuração da válvula e os requisitos do pedido.

Aplicativos

A haste estendida da válvula esférica de aço inoxidável com extremidades soldadas de topo 3PC destina-se a sistemas de tubulação industrial que exigem uma conexão soldada permanente e operação acessível da válvula. As aplicações típicas incluem processamento químico, sistemas petroquímicos, equipamentos farmacêuticos, processamento de alimentos e bebidas, geração de energia e tratamento de água.

Antes da seleção, confirme o meio da tubulação, pressão, temperatura, tamanho do tubo, especificação de soldagem e espaço de instalação disponível. Os materiais da válvula e a configuração da sede também devem ser verificados quanto à compatibilidade com o meio de serviço.

Perguntas frequentes

1. Quais são as principais aplicações da haste estendida da válvula esférica de aço inoxidável com extremidades soldadas de topo 3PC?

É usado em sistemas de tubulação industrial onde são necessárias uma conexão soldada e acesso estendido à válvula. As aplicações incluem sistemas químicos, petroquímicos, farmacêuticos, de alimentos e bebidas, de energia e de tratamento de água.

2. Qual padrão se aplica às extremidades soldadas de topo?

As extremidades soldadas de topo são especificadas de acordo com ASME B16.25. As especificações de soldagem devem ser verificadas em relação ao projeto da tubulação antes da instalação.

3. Um atuador pode ser instalado diretamente?

Sim. A válvula possui uma base de montagem ISO 5211 para instalação de atuador pneumático ou elétrico. A seleção do atuador deve ser baseada no tamanho da válvula, no torque operacional e nos requisitos de controle.

4. Quais materiais são usados ​​na configuração padrão?

O corpo é ASTM A351 CF8M (316), enquanto a esfera e a haste são ASTM A182 F316. O assento padrão é RPTFE (PTFE+15%fv). Outros materiais estão disponíveis mediante solicitação.

5. Qual é a faixa máxima de pressão e temperatura?

A pressão máxima listada é 285 PSI, com uma faixa de temperatura de -25°C a 150°C. Os limites operacionais reais devem ser confirmados de acordo com o tamanho da válvula, o meio e as classificações de pressão-temperatura aplicáveis.

6. A válvula pode ser personalizada?

Sim. Outros materiais e configurações de componentes podem ser fornecidos de acordo com o meio, pressão, temperatura e condições de instalação exigidas.
