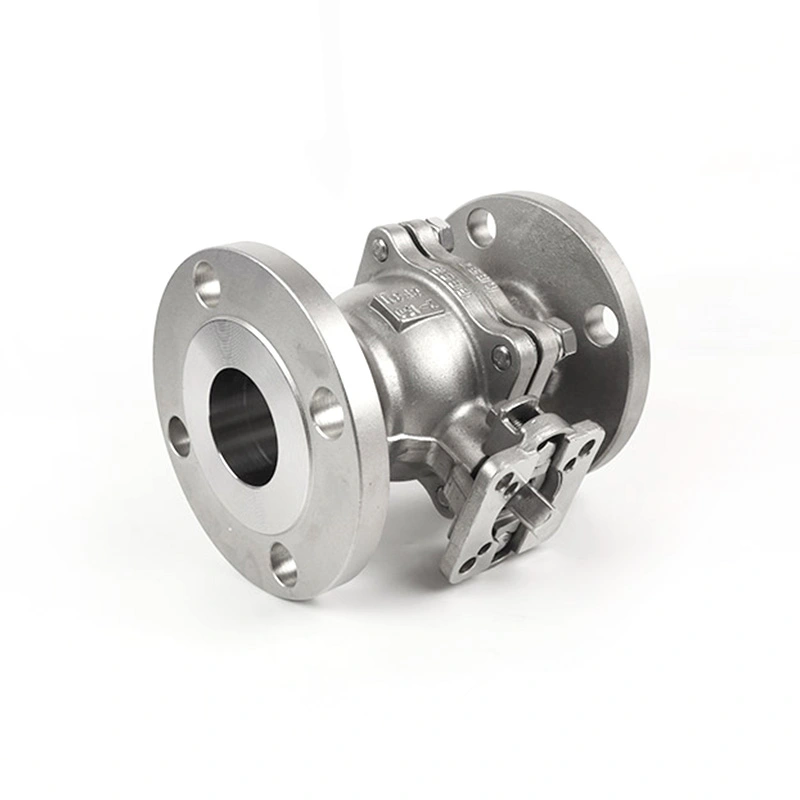

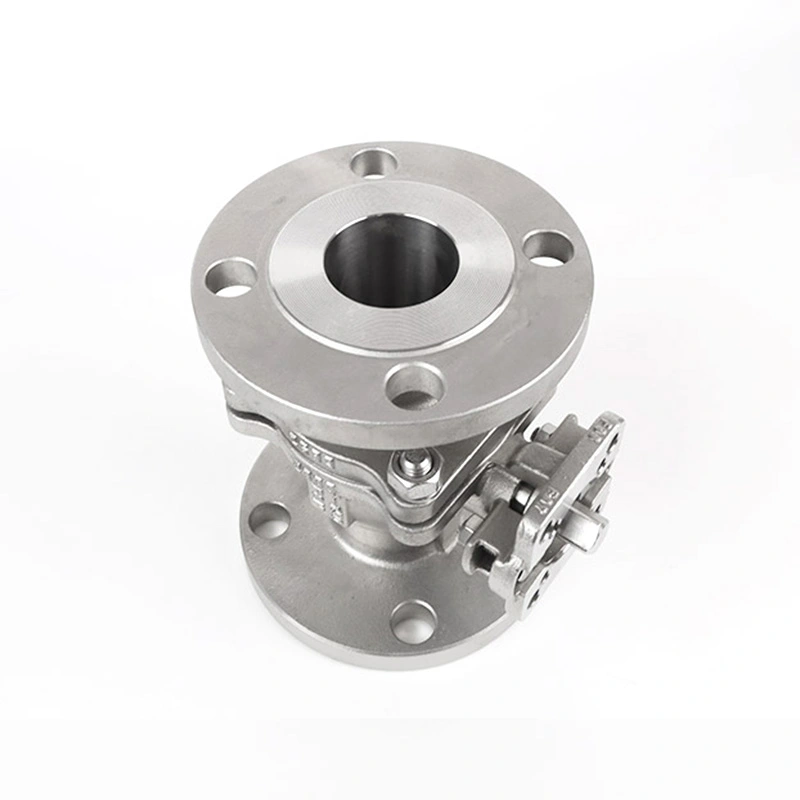

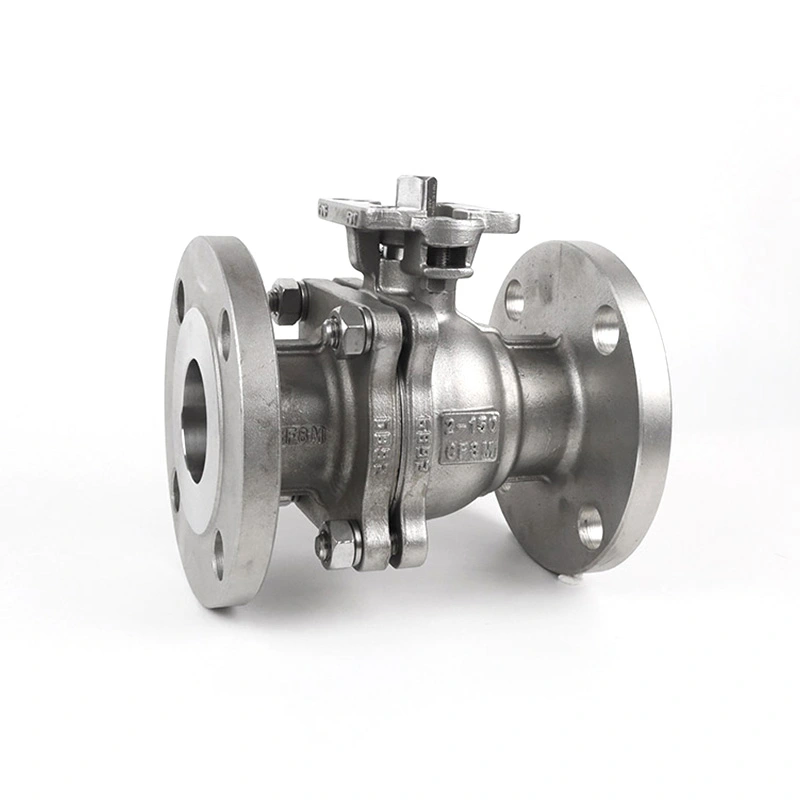

Válvula de esfera flangeada ANSI classe 150 com base ISO 5211 para atuador

Para isolamento automatizado da tubulação, a configuração da válvula precisa corresponder ao padrão da tubulação, à classe de pressão, às dimensões da conexão e à interface do atuador. A válvula esfera flangeada ANSI Classe 150 com base ISO 5211 para atuador combina uma conexão flangeada Classe 150 com uma interface de montagem ISO 5211, permitindo que a válvula seja configurada para operação manual ou atuação pneumática e elétrica de meia volta. A combinação real de válvula e atuador deve ser selecionada de acordo com o torque necessário, condições operacionais e configuração da tubulação.

Shangtai fabrica válvulas de esfera industriais em Wenzhou, Zhejiang, China. A produção abrange usinagem, montagem e testes de pressão, com requisitos de material e dimensionais verificados de acordo com a especificação do produto aplicável. Desenhos, requisitos de materiais e informações do atuador podem ser revisados ​​quando uma configuração específica de válvula for necessária.

Dimensões Principais

Construção da válvula e interface do atuador

A válvula usa um corpo flangeado para conexão com flanges de tubulação de RF compatíveis. O corpo em aço inoxidável 316, a esfera F316 e a haste F316 listados na especificação principal fornecem a configuração do material primário, enquanto a sede RPTFE é destinada a aplicações onde o material da sede é compatível com o meio operacional e a temperatura.

A base de montagem ISO 5211 fornece uma interface padronizada para conectar atuadores giratórios compatíveis ou um arranjo de montagem intermediário. A ISO 5211 especifica o flange de fixação do atuador e as dimensões do componente de acionamento, portanto a interface do atuador deve ser compatível com o tamanho de montagem da válvula e o torque operacional necessário, em vez de ser selecionada apenas pelo tamanho da válvula.

Para serviço automatizado, o torque da válvula, a saída do atuador, a interface de montagem, o sentido de rotação e a alimentação disponível ou o suprimento de ar devem ser confirmados antes da montagem. Chaves fim de curso, válvulas solenóides, posicionadores e outros acessórios de controle podem ser selecionados de acordo com o sistema de automação.

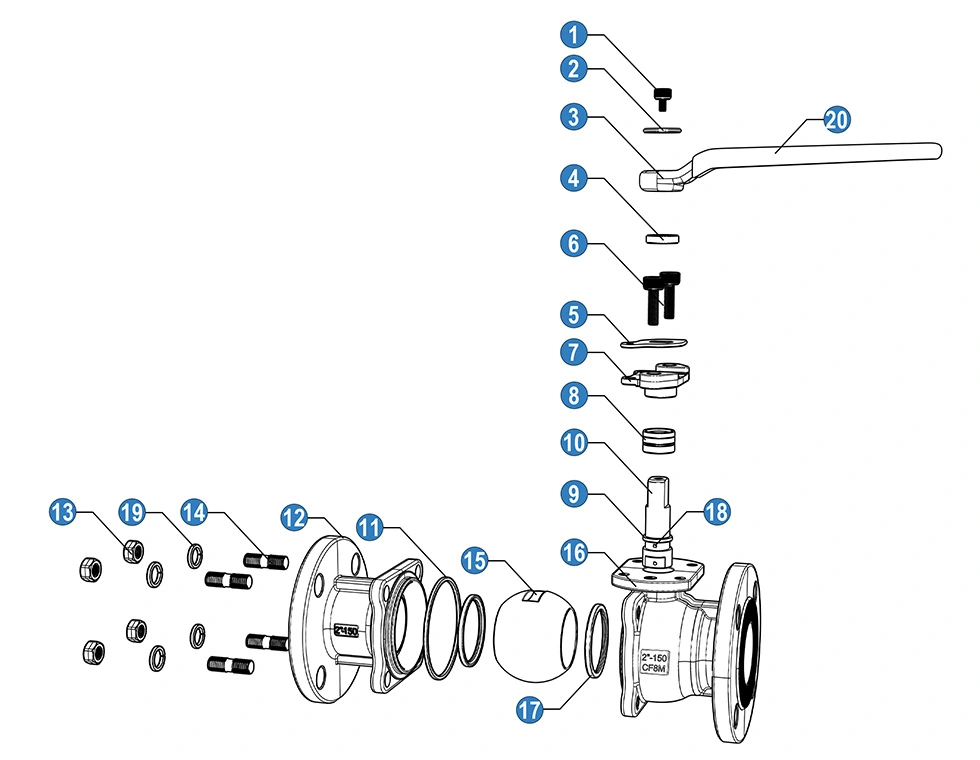

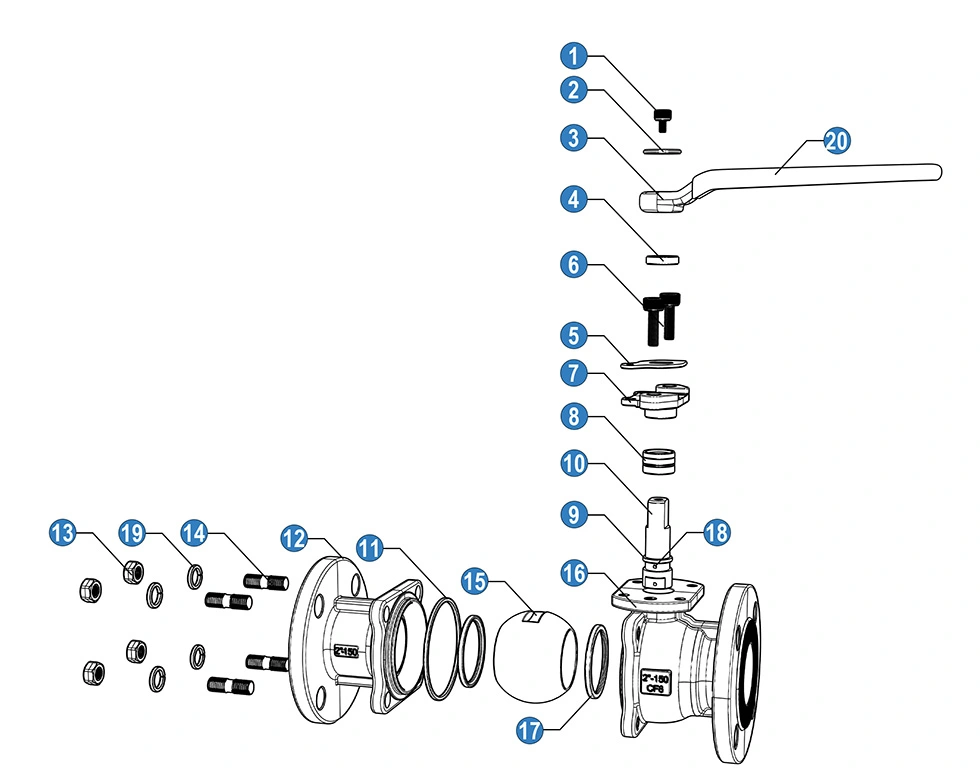

Configuração de materiais e componentes

A lista de componentes acima representa uma configuração de material. A especificação do produto também fornece uma configuração em aço inoxidável 316, permitindo que os componentes molhados sejam selecionados de acordo com a resistência à corrosão e as condições de serviço exigidas. A seleção do material deve ser confirmada em relação às especificações reais de compra e aos requisitos de compatibilidade de fluidos.

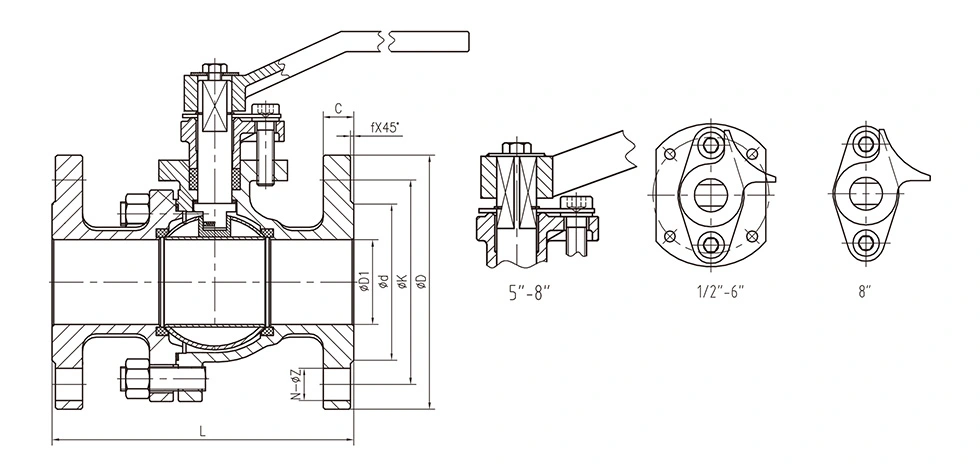

Dimensões Gerais:

Principais recursos

Conexão de tubulação flangeada classe 150

A configuração de extremidade flangeada RF fornece uma conexão aparafusada entre a válvula e a tubulação. O tamanho do flange, a disposição dos furos dos parafusos, o tipo de revestimento e as dimensões relacionadas devem ser combinados com o flange da tubulação correspondente antes da instalação. ASME B16.5 cobre flanges de tubos e conexões flangeadas em NPS 1/2 a NPS 24 e inclui dimensões de flange Classe 150 e requisitos de pressão-temperatura.

Montagem do atuador ISO 5211

A interface de montagem do atuador destina-se à automação de giro parcial. A ISO 5211 define as dimensões da interface de fixação e as dimensões dos componentes de acionamento usadas para conectar atuadores compatíveis a válvulas industriais. O tamanho da montagem e a saída do atuador devem, portanto, ser verificados juntamente com o torque operacional da válvula.

Componentes de limite de pressão de aço inoxidável

A especificação principal utiliza ASTM A351 CF8M (316) para o corpo, ASTM A182 F316 para a esfera e haste e RPTFE para a sede. Esta combinação de materiais pode ser considerada para água, óleo, gás e outros meios compatíveis, onde os materiais selecionados atendem às condições químicas e de temperatura exigidas.

Operação liga/desliga de um quarto de volta

A válvula esférica usa um mecanismo de um quarto de volta para se mover entre as posições aberta e fechada. Destina-se principalmente ao serviço de isolamento, em vez de limitação contínua. Se a regulação do fluxo for necessária, a adequação da válvula, da sede e das condições operacionais deverá ser avaliada antes da seleção.

Construção Antiestática

As listas de materiais incluem um dispositivo antiestático para a configuração da válvula. Quando a aplicação exigir desempenho antiestático, a especificação completa da válvula e os requisitos de teste aplicáveis ​​deverão ser confirmados com a documentação do pedido.

Aplicações Típicas

Tratamento de Água:Adequado para isolamento de linhas de água compatíveis, equipamentos de processo e plataformas de tratamento onde é necessária uma conexão flangeada.

Sistemas de Petróleo e Gás:Aplicável a oleodutos e gasodutos e equipamentos compatíveis quando os materiais da válvula, a classe de pressão e a configuração de vedação atendem aos requisitos de serviço.

Processamento Químico:Pode ser usado para isolamento de fluido de processo quando os materiais do corpo, esfera, haste, sede e gaxeta são quimicamente compatíveis com o meio.

Equipamento de Processo Industrial:A interface de montagem do atuador permite que a válvula seja incorporada em skids, manifolds e equipamentos automatizados que exigem controle remoto de abertura/fechamento.

Isolamento Geral do Pipeline:Adequado para sistemas de tubulação industrial que requerem uma válvula esférica flangeada Classe 150 e operação de desligamento manual ou automatizada.

Seleção do Atuador

A seleção do atuador deve ser baseada no torque operacional necessário da válvula e não apenas no tamanho nominal do tubo. O tamanho da válvula, o material da sede, a pressão diferencial, o meio, a temperatura e a frequência operacional podem afetar os requisitos de torque.

Para atuação pneumática, confirme a pressão de ar disponível, o torque de saída do atuador, a posição de falha e os acessórios de controle. Para atuação elétrica, verifique o torque necessário, a fonte de alimentação, o ciclo operacional e os requisitos de feedback. A interface de montagem ISO 5211 também deve corresponder ao atuador e ao arranjo de acoplamento selecionados.

Considerações sobre seleção e instalação

Antes de fazer o pedido, confirme o tamanho nominal, classe de pressão Classe 150, dimensões do flange, revestimento de RF, pressão operacional, temperatura, meio e materiais necessários para corpo e acabamento. Para válvulas automatizadas, forneça o tipo de atuador, o torque necessário, a interface de montagem e os requisitos de controle.

Antes da instalação, inspecione as faces do flange e as extremidades da válvula quanto a danos ou contaminação. Alinhe os flanges correspondentes corretamente e aperte os parafusos uniformemente usando uma junta adequada e o procedimento de instalação aplicável. Evite forçar o alinhamento da tubulação através do corpo da válvula.

Após a instalação do atuador, verifique o sentido de rotação e os limites de abertura/fechamento antes de colocar a válvula em serviço. Atuadores ou caixas de engrenagens pesadas devem ser adequadamente apoiados quando necessário, para que cargas externas excessivas não sejam transferidas para a interface de montagem da válvula.

Precauções de uso

Opere a válvula dentro dos limites especificados de pressão e temperatura. O valor de 285 PSI na tabela de produtos não deve ser tratado como uma pressão universal permitida para todos os tamanhos e temperaturas; a classificação de pressão-temperatura aplicável deve ser confirmada para a configuração real.

Lave a tubulação antes do comissionamento para reduzir a possibilidade de entrada de detritos na válvula e danificar a sede ou as superfícies de vedação.

Não use a válvula esférica para estrangulamento contínuo, a menos que a aplicação tenha sido avaliada tecnicamente para a sede selecionada e as condições operacionais.

Antes da manutenção, isole e despressurize a tubulação e confirme se a válvula é segura para manutenção. Para válvulas automatizadas, desconecte ou isole a alimentação do atuador ou a fonte de controle conforme exigido pelo procedimento de manutenção aplicável.

Inspeção de Qualidade e Documentação

A inspeção de produção pode abranger verificação de material, inspeção dimensional, montagem de carroceria e teste de pressão de acordo com os requisitos aplicáveis ​​do produto e do pedido. A API 598 é usada para requisitos de inspeção e teste de válvulas, enquanto a ASME B16.34 aborda requisitos relevantes de projeto de válvula, pressão-temperatura e dimensionais.

Para projetos que exigem rastreabilidade, a classe do material, a especificação da válvula, os requisitos de teste e a configuração do atuador devem ser confirmados antes da produção. A Shangtai pode revisar desenhos técnicos e informações de aplicação quando um projeto requer uma válvula específica e configuração de automação.

Perguntas frequentes

1. Para que é usada uma válvula esférica flangeada ANSI Classe 150 com base ISO 5211 para atuador?

Uma válvula esférica flangeada ANSI Classe 150 com base ISO 5211 para atuador é usada para isolamento liga/desliga em sistemas de tubulação industrial onde uma conexão flangeada Classe 150 e uma interface de atuador de meia volta são necessárias. Ele pode ser configurado para operação manual ou controle automatizado dependendo do tamanho da válvula, torque operacional e requisitos do sistema.

2. Qual é a diferença entre a classificação Classe 150 e a pressão máxima listada na tabela?

Classe 150 é uma designação de classe de pressão, enquanto 285 PSI listado é um valor de pressão máximo específico do produto. A pressão de trabalho permitida deve ser confirmada de acordo com o tamanho da válvula, material, temperatura e classificação de pressão-temperatura aplicável, em vez de assumir que um valor de pressão se aplica a cada condição operacional.

3. Qual atuador pode ser instalado na válvula?

Atuadores giratórios pneumáticos e elétricos podem ser considerados quando sua interface de montagem e torque de saída correspondem à válvula. A atuação hidráulica também pode ser considerada para uma configuração adequada. A seleção do atuador deve incluir requisitos de torque, rotação, alimentação ou fornecimento de ar e controle.

4. Por que o RPTFE é usado na sede da válvula?

O RPTFE é especificado como material da sede na configuração do produto fornecido. Sua adequação depende do meio operacional, pressão e temperatura. Se a aplicação envolver produtos químicos agressivos ou temperaturas fora da faixa indicada, a sede e os materiais de vedação deverão ser revisados ​​antes da seleção.

5. O que deve ser confirmado antes de solicitar uma válvula esfera flangeada?

Confirme o tamanho da válvula, classificação Classe 150, padrão e revestimento do flange, meio, pressão, temperatura, combinação de materiais e método de operação. Para uma válvula automatizada, o tipo de atuador, torque, tamanho de montagem ISO 5211 e requisitos de controle também devem ser fornecidos.

6. O material da válvula pode ser alterado de aço inoxidável 316?

Outras configurações de materiais podem ser consideradas de acordo com a aplicação. A seleção do material deve levar em consideração as condições de corrosão, pressão, temperatura e compatibilidade com o meio de trabalho. Os materiais finais do corpo, esfera, haste e sede devem ser confirmados nas especificações do produto antes da produção.
