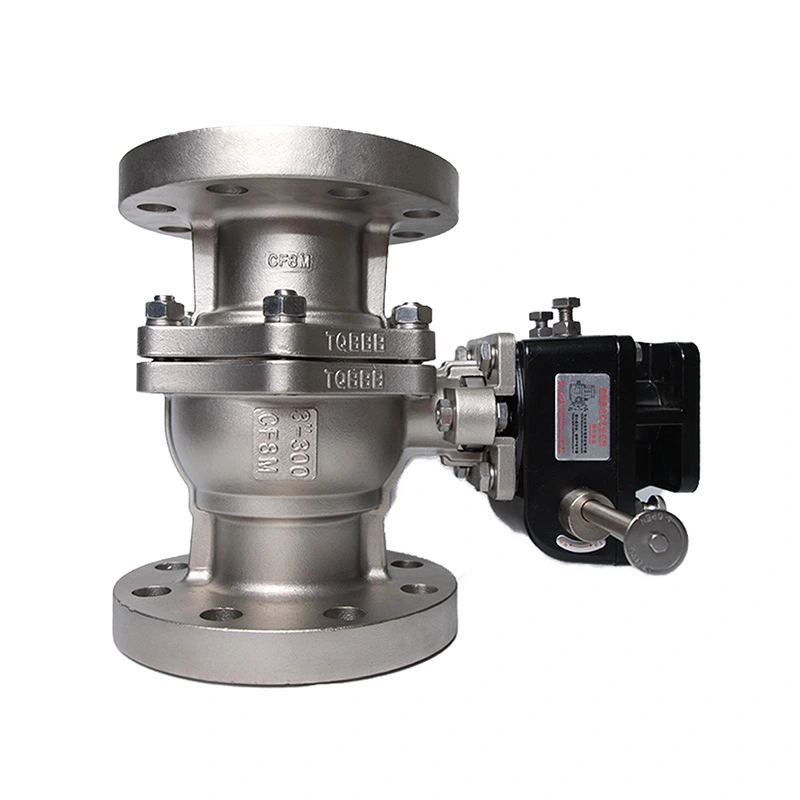

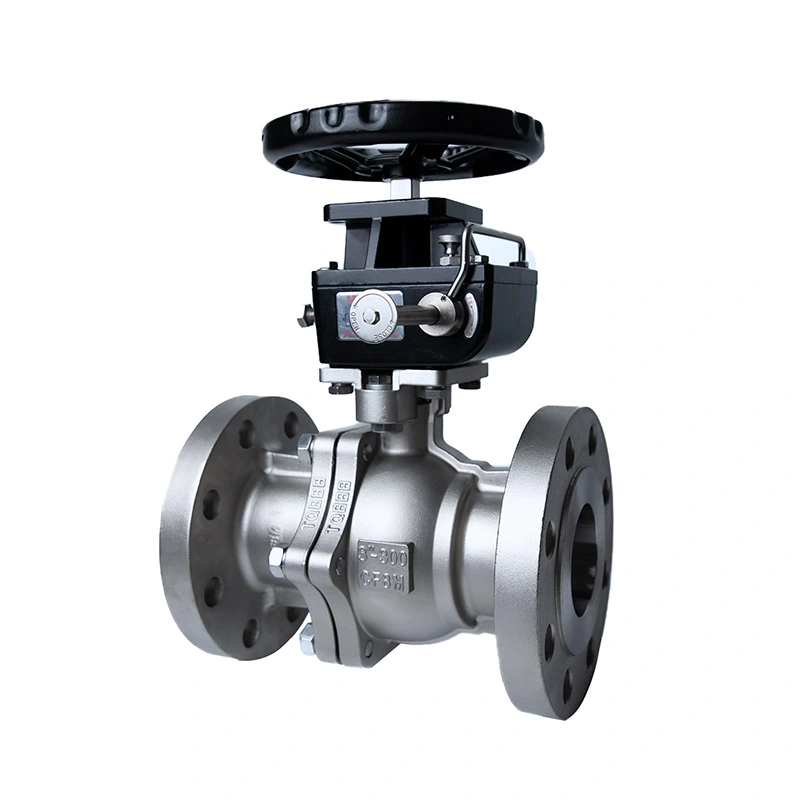

Válvula de esfera flangeada ANSI 300LB com base ISO 5211 para atuador

A válvula esférica flangeada ANSI 300LB com base ISO 5211 para atuador é configurada para isolamento de tubulação industrial onde uma válvula flangeada Classe 300 e operação pronta para atuador são necessárias. Seu limite de pressão e componentes internos de aço inoxidável são especificados para a faixa de pressão e temperatura listada, enquanto a configuração da válvula pode ser combinada com operação manual, pneumática ou elétrica de acordo com a aplicação.

A Shangtai fabrica válvulas de esfera industriais em Wenzhou, Zhejiang, China, com usinagem, montagem, teste de pressão, inspeção e preparação final realizadas de acordo com os requisitos aplicáveis ​​do produto. Para pedidos de projeto, as dimensões da válvula, as configurações dos materiais, os requisitos do atuador, os desenhos e a documentação técnica podem ser confirmados antes da produção.

Dimensões Principais

Construção da válvula e seleção de materiais

A válvula utiliza um corpo de aço inoxidável com construção ASTM A351 CF8M (316), enquanto a esfera e a haste são especificadas como ASTM A182 F316. Esses materiais fornecem uma configuração consistente de aço inoxidável para o limite de pressão e os principais componentes molhados. A sede RPTFE, que consiste em PTFE com 15% de enchimento, é selecionada para a faixa operacional declarada e deve ser confirmada em relação ao meio e à temperatura reais do processo antes do pedido.

Corpo em aço inoxidável

O corpo ASTM A351 CF8M (316) forma a estrutura principal que contém pressão da válvula. A construção em aço inoxidável pode ser considerada para meios industriais onde a compatibilidade do material e a resistência à corrosão são fatores de seleção importantes.

316 Bola e Haste

A esfera e a haste utilizam material ASTM A182 F316 de acordo com a configuração listada. A esfera fornece o elemento de controle de fluxo de um quarto de volta, enquanto a haste transfere o torque operacional da manopla ou atuador para a esfera.

Assento RPTFE

A sede RPTFE fornece a interface de vedação ao redor da esfera. A seleção da sede deve ser verificada em relação ao meio, à temperatura operacional, à pressão e às condições de serviço exigidas, pois a compatibilidade da sede da válvula pode variar entre os diferentes fluidos do processo.

Configuração de válvula esférica flangeada classe 300

A configuração Classe 300 destina-se a sistemas de tubulação que exigem uma classe de pressão superior à Classe 150. A pressão máxima listada é 740 PSI, mas a pressão de trabalho permitida não deve ser determinada apenas pela classe nominal. A capacidade de pressão real depende do tamanho da válvula, do material, da temperatura e da classificação de pressão-temperatura aplicável.

As extremidades flangeadas RF fornecem uma conexão aparafusada aos flanges correspondentes da tubulação. Durante a seleção, o tamanho nominal do tubo, as dimensões do flange, a classe de pressão, o tipo de revestimento, o arranjo da junta, a especificação do parafuso e o espaço de instalação disponível devem ser verificados em relação ao sistema de tubulação.

Montagem do atuador ISO 5211

A Válvula Esfera Flangeada ANSI 300LB com Base ISO 5211 para Atuador pode ser configurada para operação automatizada através de sua interface de montagem ISO 5211. O atuador deve ser selecionado de acordo com o torque operacional da válvula e as condições reais de serviço, e não apenas pelo tamanho da válvula.

Atuadores pneumáticos e elétricos podem ser considerados para controle liga/desliga automatizado. Dependendo do sistema de controle, podem ser necessários componentes adicionais, como válvulas solenóides, chaves fim de curso, dispositivos de feedback de posição ou posicionadores. A interface de montagem disponível, o torque do atuador, o ângulo de rotação, a alimentação ou alimentação de ar e o sinal de controle devem ser confirmados antes da montagem.

Operação manual

A operação manual pode ser usada onde a válvula é operada localmente e o controle automático não é necessário. O método operacional deve ser selecionado de acordo com o tamanho da válvula, posição de instalação, frequência operacional e torque operacional necessário.

Atuação Pneumática

A atuação pneumática é adequada para sistemas onde há ar comprimido disponível e é necessária uma operação rápida de um quarto de volta. O torque do atuador deve incluir uma tolerância adequada às condições de operação da válvula e ao atrito da sede.

Atuação Elétrica

A atuação elétrica pode ser usada quando a válvula precisa ser integrada a um sistema de controle elétrico. Tensão, ciclo de trabalho, torque, limites de deslocamento, requisitos de feedback e condições ambientais devem ser confirmados durante a seleção do atuador.

Processo de Produção

1. Confirmação Técnica

Antes da produção, são revisados ​​o tamanho necessário da válvula, a classificação Classe 300, os materiais do corpo e dos internos, o meio de trabalho, a temperatura, a configuração da sede, as dimensões da conexão, o método de operação e os requisitos do atuador. Desenhos e especificações técnicas podem ser verificados quando a válvula faz parte de uma tubulação maior ou projeto de automação.

2. Preparação e Inspeção de Materiais

Os materiais recebidos e os componentes adquiridos são verificados de acordo com os requisitos de produção e inspeção aplicáveis. A identificação do material, as dimensões, a condição da superfície e a documentação de suporte do material podem ser revisadas para pedidos que exijam rastreabilidade.

3. Usinagem CNC

A usinagem CNC é usada para interfaces de corpo de válvula, superfícies de flange, componentes de esfera e haste, áreas de vedação, furos de parafusos e outros recursos de precisão. O controle dimensional é importante para manter o alinhamento adequado entre o corpo da válvula, a conexão da tubulação e os componentes operacionais.

4. Preparação de Componentes

Esferas de válvula, superfícies de vedação, hastes, sedes, gaxetas, juntas, fixadores e outros componentes são preparados antes da montagem. Os requisitos de acabamento e limpeza de superfície dependem do material e da aplicação pretendida.

5. Montagem e inspeção em processo

Os componentes internos são montados de acordo com a configuração especificada. As verificações podem incluir alinhamento da haste, movimento da esfera, instalação do componente de vedação, dimensões do flange, montagem do corpo e dimensões da interface de montagem do atuador.

6. Pressão e Testes Funcionais

As válvulas acabadas são submetidas a testes aplicáveis ​​de pressão na carcaça e vazamento na sede. A função operacional, as condições relacionadas ao torque, a aparência, a marcação e outros itens de inspeção especificados também são verificados antes do lançamento.

7. Inspeção Final e Embalagem

A inspeção final abrange a identificação do produto, documentos necessários, condição da válvula, tampas protetoras, acessórios e embalagem. As faces dos flanges e outras superfícies de conexão expostas devem ser protegidas durante o transporte para reduzir o risco de danos por manuseio.

Aplicações Típicas

Tratamento de Água e Tubulação de Serviços Públicos

Usado para isolamento em equipamentos de tratamento de água, tubulações de serviços públicos, sistemas de bombeamento e aplicações de água industrial relacionadas quando os materiais selecionados são compatíveis com o meio de serviço.

Sistemas de Petróleo e Gás

Aplicável ao isolamento de tubulações e conexões de equipamentos em sistemas de petróleo e gás onde a classe de pressão, a especificação do material, a configuração do assento e os padrões aplicáveis ​​atendem aos requisitos do projeto.

Processamento Químico

Pode ser especificado para meios de processos químicos compatíveis. A seleção do material deve considerar a composição química, concentração, temperatura, pressão e efeitos potenciais no corpo, esfera, haste e sede.

Sistemas de Energia e Processos Industriais

A conexão flangeada e a configuração Classe 300 tornam esta válvula adequada para tubulações selecionadas de processos industriais, serviços públicos e sistemas de energia, onde são necessárias conexões de tubulação aparafusadas e isolamento de um quarto de volta.

Considerações sobre seleção e instalação

A seleção da válvula deve começar com as condições operacionais reais e não apenas com o tamanho nominal do tubo. As seguintes informações devem ser confirmadas antes de fazer o pedido:

Médio:Identifique o fluido e verifique sua compatibilidade com os materiais do corpo, esfera, haste, sede, gaxeta e gaxeta.

Pressão e Temperatura:Confirme a pressão operacional normal e máxima, a faixa de temperatura, as flutuações de pressão e as classificações de pressão-temperatura aplicáveis.

Conexão de flange:Combine o tamanho do flange da válvula, classificação Classe 300, face RF, disposição dos furos dos parafusos, tipo de gaxeta e dimensões do flange da tubulação.

Configuração de fluxo e porta:Confirme se a construção de porta completa ou de porta reduzida é necessária com base na capacidade de vazão, queda de pressão e requisitos de tubulação.

Atuador:Para válvulas automatizadas, forneça o torque operacional necessário, o tipo de atuador, a alimentação de energia ou de ar, o sinal de controle e os requisitos de feedback.

Instalação:Os flanges da tubulação devem estar corretamente alinhados antes do aparafusamento. A válvula não deve ser forçada na posição para compensar o desalinhamento do tubo e a válvula deve permanecer dentro dos limites especificados de pressão e temperatura durante a operação.

Teste e documentação

A inspeção da válvula pode incluir testes de pressão do casco, testes de vazamento na sede, inspeção dimensional, verificações operacionais, inspeção visual e verificação de marcação de acordo com os requisitos aplicáveis ​​do pedido. A API 598 é especificada para testes e inspeção desta válvula.

A documentação técnica pode ser fornecida de acordo com a configuração do produto e requisitos do projeto. Os documentos disponíveis podem incluir fichas técnicas de produtos, desenhos dimensionais, informações sobre materiais, registros de inspeção e documentação de teste aplicável.

Perguntas frequentes

Q1: Para que é usada uma válvula esférica flangeada ANSI 300LB com base ISO 5211 para atuador?

A válvula esfera flangeada ANSI 300LB com base ISO 5211 para atuador é usada para isolamento de tubulações industriais e controle automatizado de fluidos liga/desliga. É adequado para aplicações compatíveis de água, óleo, gás, produtos químicos, serviços públicos e processos industriais dentro dos limites especificados de pressão, temperatura e material.

Q2: Classe 300 significa que a válvula sempre pode operar a 300 psi?

Não. Classe 300 é uma designação de classe de pressão em vez de um valor de pressão fixo em psi. A pressão de trabalho permitida varia de acordo com o material da válvula, tamanho, temperatura operacional e classificação de pressão-temperatura aplicável.

Q3: Como o atuador deve ser selecionado?

O atuador deve ser selecionado de acordo com o torque operacional exigido pela válvula, condições de serviço, frequência operacional e requisitos de controle. Para atuação pneumática ou elétrica, a interface de montagem e as especificações do atuador também devem ser verificadas antes da montagem.

Q4: Qual material da sede é fornecido com esta válvula?

A configuração listada usa RPTFE (PTFE+15%fv) como material da sede. Outras configurações de sede ou vedação podem ser consideradas quando diferentes meios ou condições de temperatura exigirem um material diferente.

Q5: A válvula pode ser fornecida com atuador pneumático ou elétrico?

Sim. A válvula pode ser configurada para operação manual ou fornecida com atuação pneumática ou elétrica compatível. A seleção do atuador deve ser confirmada de acordo com o tamanho da válvula, torque operacional, método de controle e requisitos de instalação.

P6: Que informações devem ser fornecidas ao solicitar um orçamento?

As informações úteis incluem tamanho da válvula, classe de pressão, meio, pressão operacional, temperatura, material do corpo, material da sede, requisitos de flange, método operacional, especificações do atuador, quantidade e quaisquer desenhos ou padrões técnicos necessários.

Q7: Podem ser fornecidos desenhos técnicos e documentos de materiais?

Sim. Desenhos de produtos, informações dimensionais, detalhes de materiais, registros de inspeção e outros documentos técnicos aplicáveis ​​podem ser fornecidos de acordo com a configuração da válvula e os requisitos do projeto.
